WINCH CLUTCHES AND BRAKES (MODEL 6000 WINCH)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	26H93	1	Shaft Key	1/4" X 1-1/4"
2	AT139681	1	Ball Bearing	-
3	AT341694	1	Drum	-
4	R32694	1	Pin Fastener	9.525 X 18.288 mm (3/8" X 0.720")
5	AT64987	1	Hub	-
6	T186317	1	Hub	-
7	F2197R	1	Snap Ring	-
8	R33246	1	Seal	-
9	R33247	1	Snap Ring	-
10	R40184	1	Thrust Washer	66.548 X 78.486 X 1.575 mm (2.620" X 3.090" X 1/16")
11	R46218	1	Seal	-
12	R57345	1	Clutch Plate	-
13	R67840	4	Disk Spring	79.880 X 102.400 X 1.588 mm (3.145" X 4-1/32" X 1/16")
14	R80813	3	Clutch Plate	-
15	R81735	1	Piston	-
16	R81736	1	Splined Coupling	-
17	RE239058	4	Disk With Inner Spline	NLA; ORDER RE326609
17	RE326609	1	Clutch Disk	SUB FOR RE239058
18	T120223	1	Gear	-
19	T128138	1	Bearing Housing W/O Bearing	-
20	T132914	1	Set Screw	M24 X 46
21	T132915	1	Compression Spring	-
22	T132916	1	Arrestor	-
23	T141680	1	Snap Ring	-
24	T146753	1	Plate	-

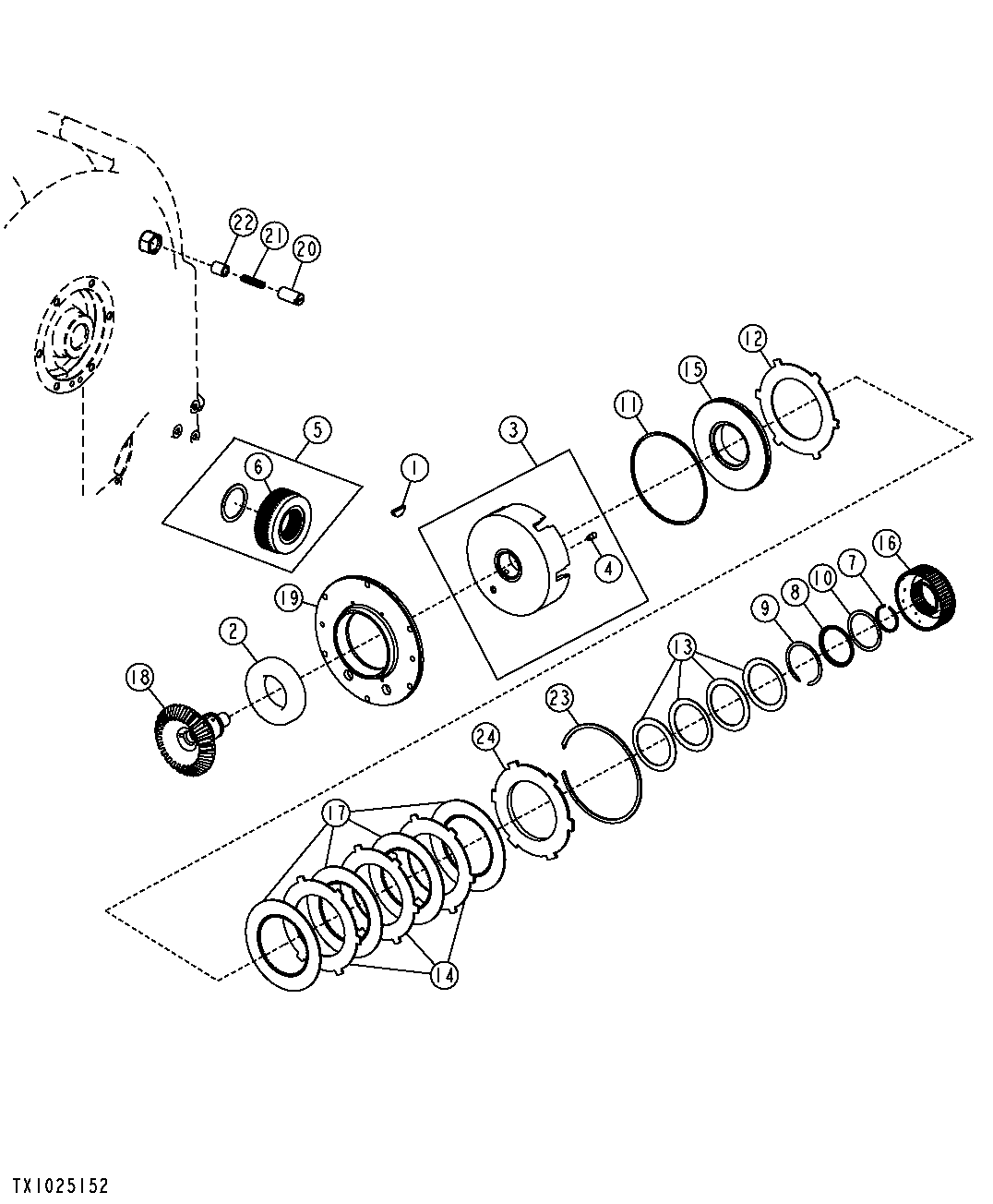

WINCH CLUTCHES AND BRAKES (MODEL 6000 WINCH)
