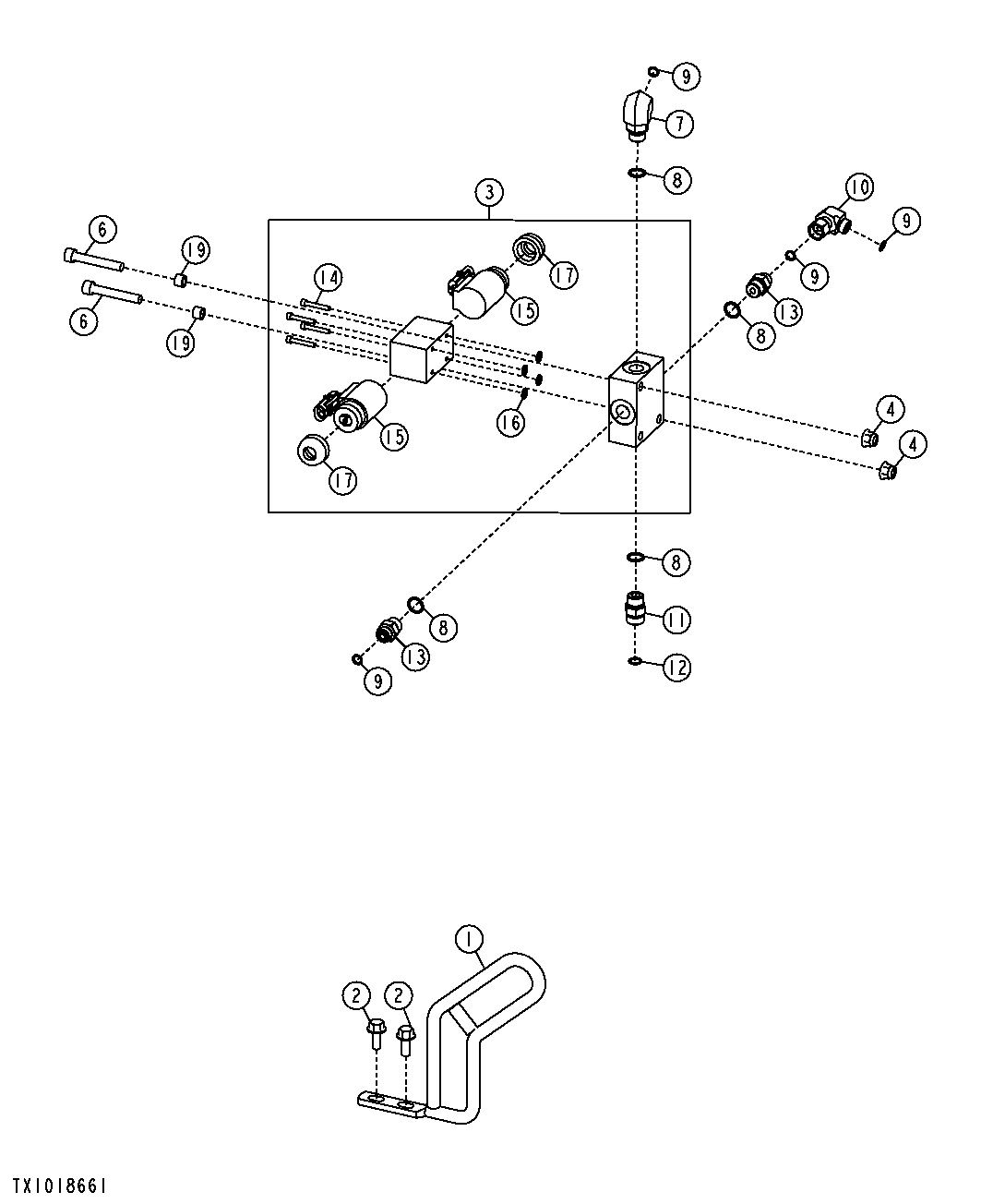

ROTATE SOLENOID CONTROL VALVE AND HOSE SUPPORT (GRAPPLE SKIDDER) (SN -626317)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT188783	1	Hose Support	-
2	19M7785	2	Screw	M10 X 25
3	AT305421	1	Solenoid Hydraulic Valve	ORDER AT371411
3	AT371411	1	Solenoid Hydraulic Valve	-
3	T203839	1	Orifice	USE WITH AT305421
4	14M7400	2	Lock Nut	M10
6	19M8340	2	Screw	M10 X 65
7	38H1010	1	Elbow Fitting	-
8	R26375	4	O-Ring	16.358 X 2.210 mm (0.644" X 0.087")
9	T77613	4	O-Ring	9.246 X 1.778 mm (0.364" X 0.070")
10	38H1094	1	Elbow Fitting	-
11	38H1161	1	Adapter Fitting	-
12	T77857	1	O-Ring	12.421 X 1.778 mm (0.489" X 0.070")
13	38H1171	2	Adapter Fitting	-
14	19H3070	4	Screw	0.190" X 1-1/4", USE WITH AT305421
15	AT169212	2	Electrical Coil	USE WITH AT305421
16	R63548	4	O-Ring	9.246 X 1.778 mm (0.364" X 0.070"), USE WITH AT305421
17	T152743	2	Nut	USE WITH AT305421
19	Z32264	2	Spacer	10 X 14 X 10 mm (0.394" X 0.551" X 0.394")

ROTATE SOLENOID CONTROL VALVE AND HOSE SUPPORT (GRAPPLE SKIDDER) (SN -626317)

Нет текстового описания
