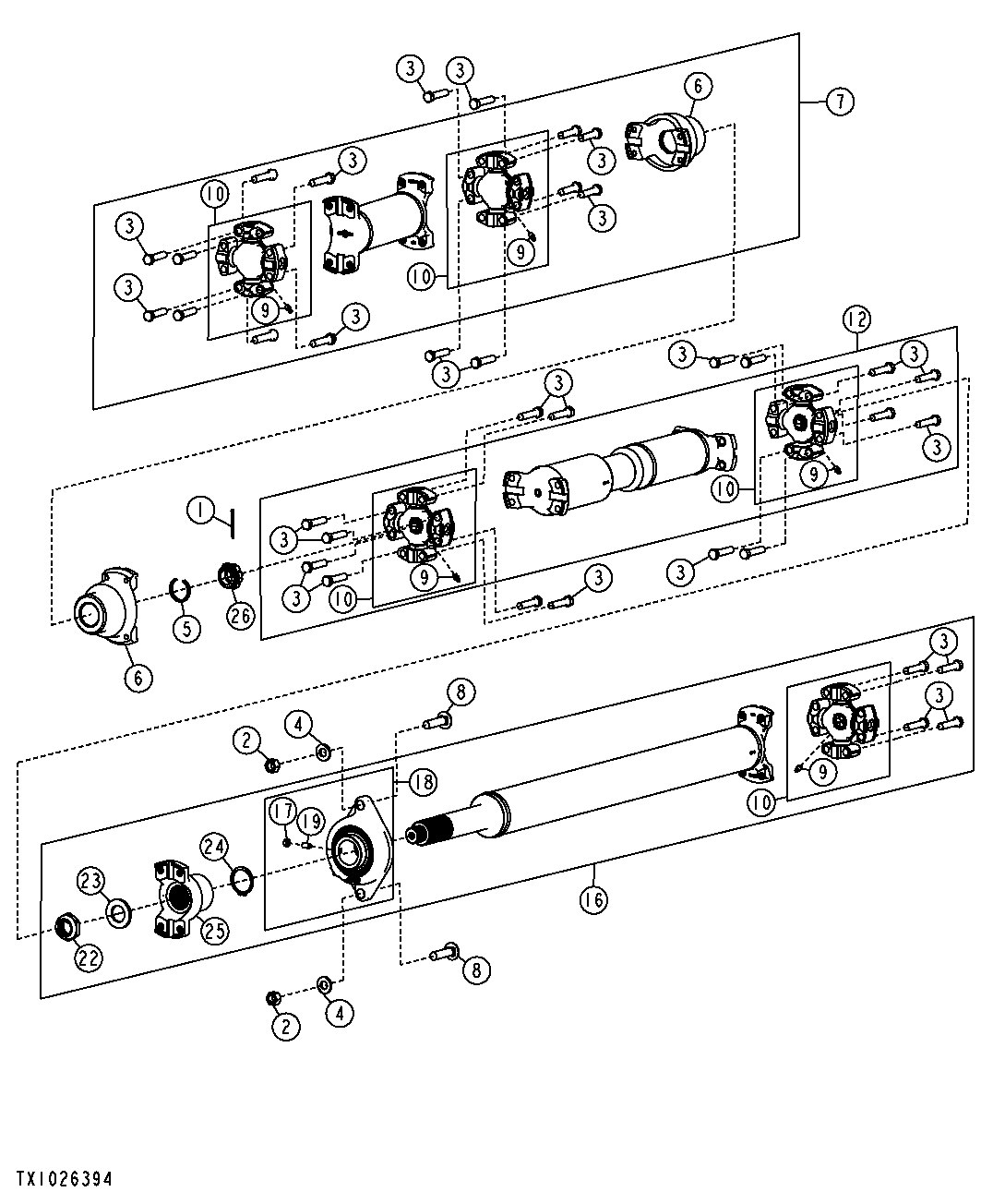

DRIVELINE LAYOUT FOR 748H

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	11M7083	1	Cotter Pin	3.200 X 50 mm
2	14M7276	4	Nut	M16
3	19H3752	16	Cap Screw	1/2" X 2-1/8"
4	24M7241	4	Washer	17 X 34 X 4 mm
5	T137960	1	Snap Ring	-
6	T190908	1	Universal Joint Yoke	-
7	AT316064	1	Universal Driveshaft	-
8	03M7388	2	Bolt	M16 X 70, (SUB FOR 03M7389)
9	AT280339	2	Lubrication Fitting	-
10	AT199702	4	Cross And Bearing Assembly	-
12	AT316478	1	Universal Driveshaft	-
16	AT498214	1	Universal Driveshaft	SUB FOR AT329986
17	14H774	2	Nut	3/8", USE WITH AT329986
18	AT199694	1	Bearing With Housing	USE WITH AT329986
18	AT496433	1	Bearing With Housing	USE WITH AT498214
19	T137959	1	Set Screw	9.525 X 19.050 mm (3/8" X 3/4"), USE WITH AT329986
22	T248760	1	Lock Nut	M33, (SUB FOR T191033)
23	T191034	1	Washer	34 X 60 X 5 mm (1.339" X 2.362" X 0.197")
24	T191035	1	Snap Ring	-
25	T191294	1	Universal Joint Yoke	-
26	T137932	1	Nut	31.750 mm (1-1/4")
27	AT315887	1	Seal Kit	(NOT ILLUSTRATED)
