Открытый узел

COOLING SYSTEM (SN 619408-)

COOLING SYSTEM (SN 619408-)

COOLING SYSTEM (SN 619408-)

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

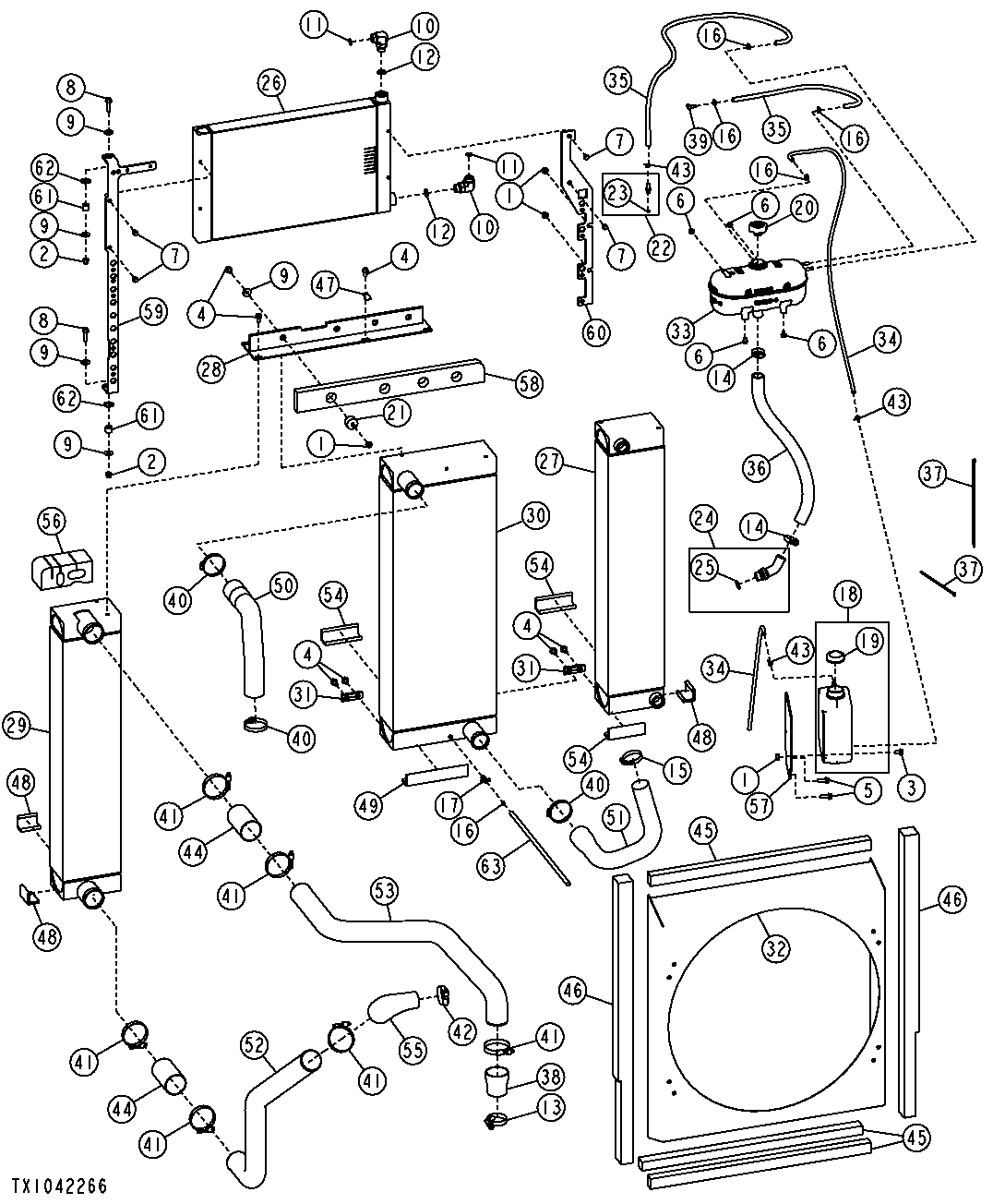

COOLING SYSTEM (SN 619408-)

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	14M7296	10	Flange Nut	M10
2	14M7400	2	Lock Nut	M10
3	19M7783	4	Screw	M10 X 16
4	19M7784	14	Screw	M10 X 20
5	19M7786	2	Screw	M10 X 30
6	19M7864	4	Screw	M8 X 12
7	19M7865	4	Screw	M8 X 16
8	19M8162	2	Screw	M10 X 40
9	24M7296	8	Washer	10.500 X 30 X 2.500 mm
10	38H1007	1	Elbow Fitting	-
11	T77858	1	O-Ring	18.771 X 1.778 mm (0.739" X 0.070")
12	U12547	1	O-Ring	23.470 X 2.946 mm (0.924" X 0.116")
13	AH170895	1	Clamp	-
14	AR21839	2	Clamp	-
15	AR40418	1	Hose Clamp	-
16	R69319	4	Clamp	-
17	AT13740	1	Drain Valve	-
18	AT166459	1	Tank	-
19	AT405918	1	Cap	(SUB FOR AT106413 THIS APPLICATION))
20	AT310335	1	Filler Cap	(15 PSI)
21	AT315760	4	Isolator	-
22	AT323961	1	Adapter Fitting	-
23	51M7040	1	O-Ring	9.300 X 2.200 mm
24	AT330780	1	Adapter Fitting	-
25	U17409	1	O-Ring	-
26	AT332466	1	Oil Cooler	(HYDRAULIC OIL)
27	AT329450	1	Oil Cooler	(TRANSMISSION COOLER)
28	AT329585	1	Bracket	-
29	AT343526	1	Aftercooler	-
30	AT343550	1	Radiator	-
31	T211088	1	Plate	-
32	AT343993	1	Deflector	-
33	AT350296	1	Tank	-
34	-	1	Part 34	(MAKE FROM TY22324)
35	-	1	Part 35	(MAKE FROM TY22324)
36	-	1	Part 36	(CTL), (MAKE FROM TY24404) (SUB FOR AT357743)
37	H77698	1	Tie Band	-
38	R504237	5	Hose	-
39	R61356	1	Elbow Fitting	-
40	TY22472	3	Clamp	(SUB FOR RE41991)
41	RE52702	6	Clamp	-
42	RE67208	1	Clamp	-
43	AR48236	3	Clamp	(SUB FOR T13254)
44	T190271	2	Hose	-
45	T190570	3	Isolator	860 mm (33.858")
46	T190805	2	Isolator	1160 mm (45.669")
47	T19935	1	Clamp	-
48	T207783	3	Isolator	-
49	T207929	1	Isolator	-
50	T209810	1	Radiator Hose	(UPPER)
51	T209811	1	Radiator Hose	(LOWER)
52	T209813	1	Tube	-
53	T209814	1	Tube	-
54	T210241	3	Isolator	-
55	T211407	1	Hose	-
56	T218679	1	Isolator	-
57	T218767	1	Plate	-
58	T223524	1	Isolator	-
59	T224568	1	Bracket	-
60	T224582	1	Plate	-
61	T225799	2	Bushing	-
62	T70023	2	Washer	-
63	T72856	1	Hose	-
