Открытый узел

BLADE CYLINDER 100X50-409,724

BLADE CYLINDER 100X50-409,724

BLADE CYLINDER 100X50-409,724

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

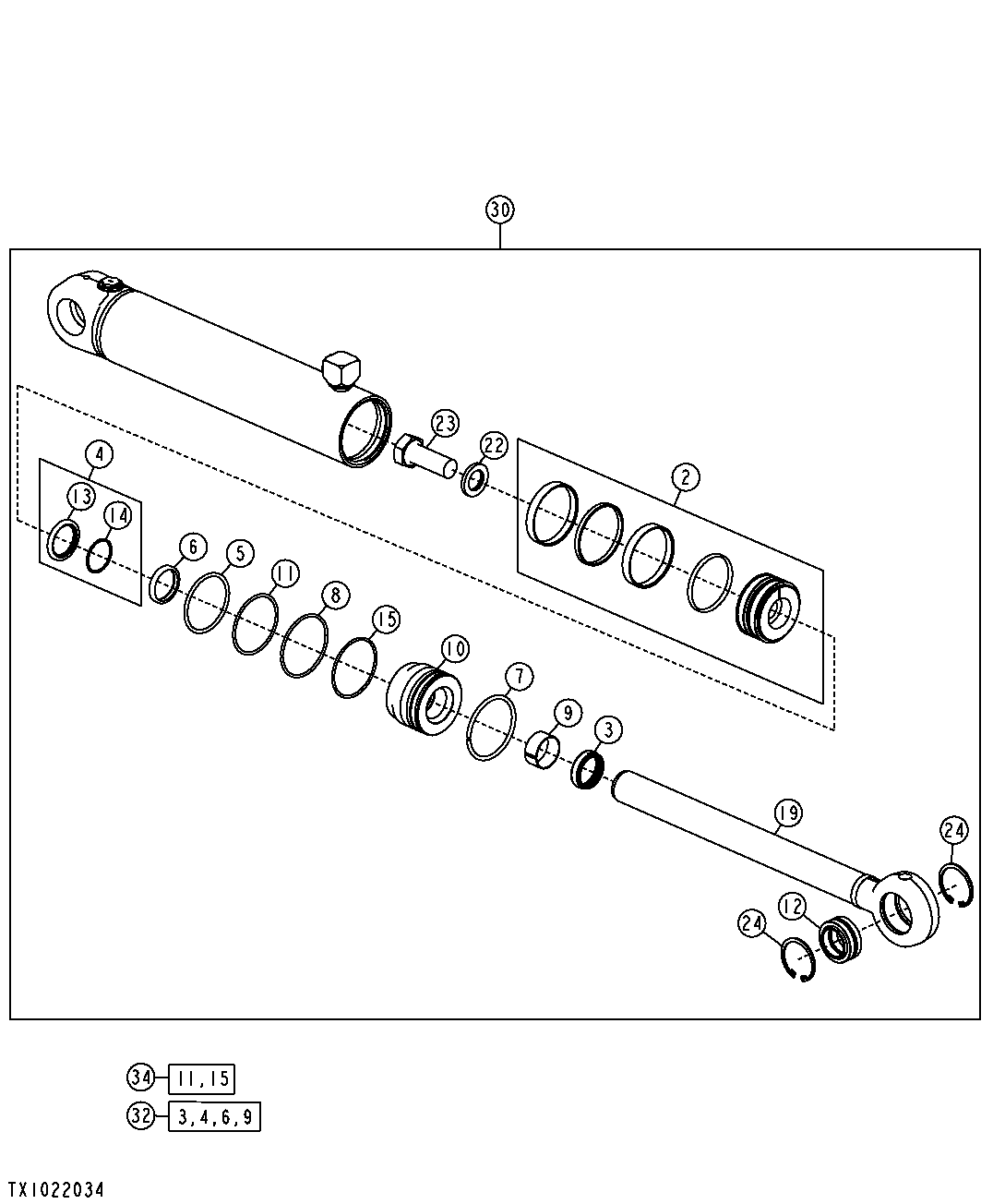

BLADE CYLINDER 100X50-409,724

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
2	HC16381	1	Piston	Two Piece Piston, ALSO ORDER R81775, AND AHC17350
2	R81775	1	Wear Ring	USE WITH HC16381
2	AHC17350	1	Seal	USE WITH HC16381
2	AH205062	1	Piston	Four Piece Piston
3	AH146557	1	Seal	-
4	AH146561	1	Seal	-
5	F950R	1	O-Ring	-
6	H152203	1	Seal	-
7	H180080	1	Snap Ring	-
8	H180094	1	Snap Ring	-
9	H208987	1	Wear Ring	-
10	H208995	1	Hydr. Cylinder Rod Guide	-
11	R81862	1	Back-Up Ring	-
12	AH155619	1	Self-Aligning Bushing	-
13	-	1	Part 15	-
14	-	1	Part 16	-
15	H210686	1	O-Ring	-
19	AH228893	1	Rod	-
22	H145175	1	Washer	31.700 X 53 X 6.200 mm (1.248" X 2.087" X 0.244")
23	19M8353	1	Cap Screw	M30 X 80
24	40M7090	2	Snap Ring	-
30	AH223576	1	Hydraulic Cylinder	-
32	AHC16954	1	Hydraulic Cylinder Kit	Rod Kit, SUB FOR AH210484
34	AHC22109	1	Hydraulic Cylinder Kit	Bore Kit, SUB FOR AH212102
