GRAPPLE CYLINDER (127", 14.9 SQ.FT. GRAPPLE)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
3	-	1	Part 1	-
4	-	1	Part 2	-
6	AH167446	1	Piston	-
9	AH209744	1	Hydraulic Cylinder	-
10	AH209745	1	Hydraulic Cylinder Barrel	-
11	AH209764	1	Hydraulic Cylinder Rod	-
11	T143106	1	Bushing	Not Illustrated
12	-	1	Part 8	-
13	H145139	1	Washer	-
14	H145161	1	Cap Screw	-
16	-	1	Part 11	-
17	-	1	Part 12	-
18	-	1	Part 13	-
19	-	1	Part 14	-
20	-	1	Part 15	-
21	-	1	Part 16	-
22	H170262	1	Snap Ring	-
23	H178271	1	Hydr. Cylinder Rod Guide	-
24	H180430	1	Nut	-
29	-	1	Part 20	-
31	-	1	Part 21	-
32	AH149815	1	Hydraulic Cylinder Kit	(ROD)
33	AH167596	1	Hydraulic Cylinder Kit	(BORE)
33	H170543	1	Ring	Kit Includes Filler Ring Rework Tool
35	JD7759	2	Lubrication Fitting	NOT INCLUDED IN CYLINDER

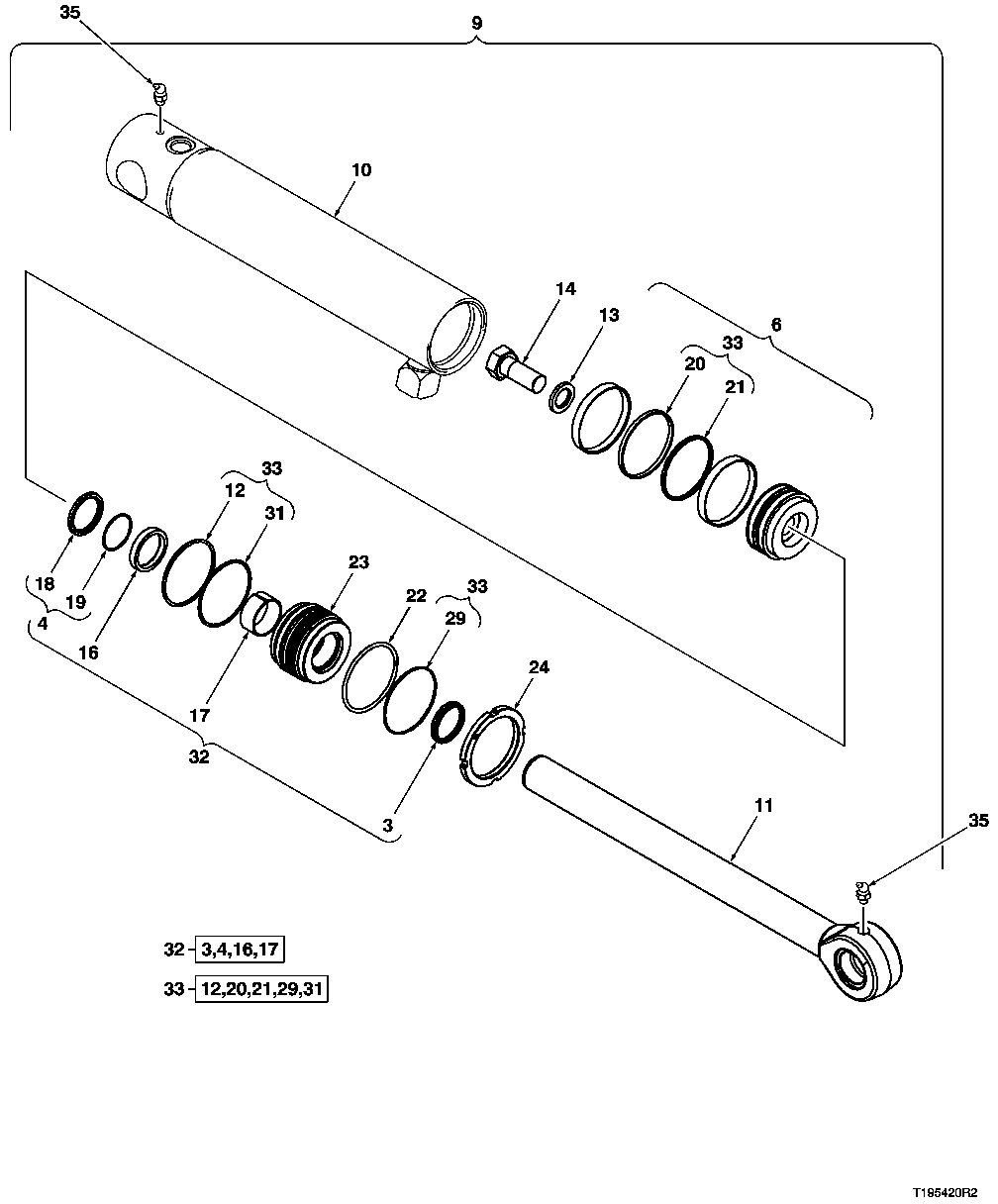

GRAPPLE CYLINDER (127", 14.9 SQ.FT. GRAPPLE)
