Открытый узел

CAB MOUNTS & COVERS

CAB MOUNTS & COVERS

CAB MOUNTS & COVERS

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

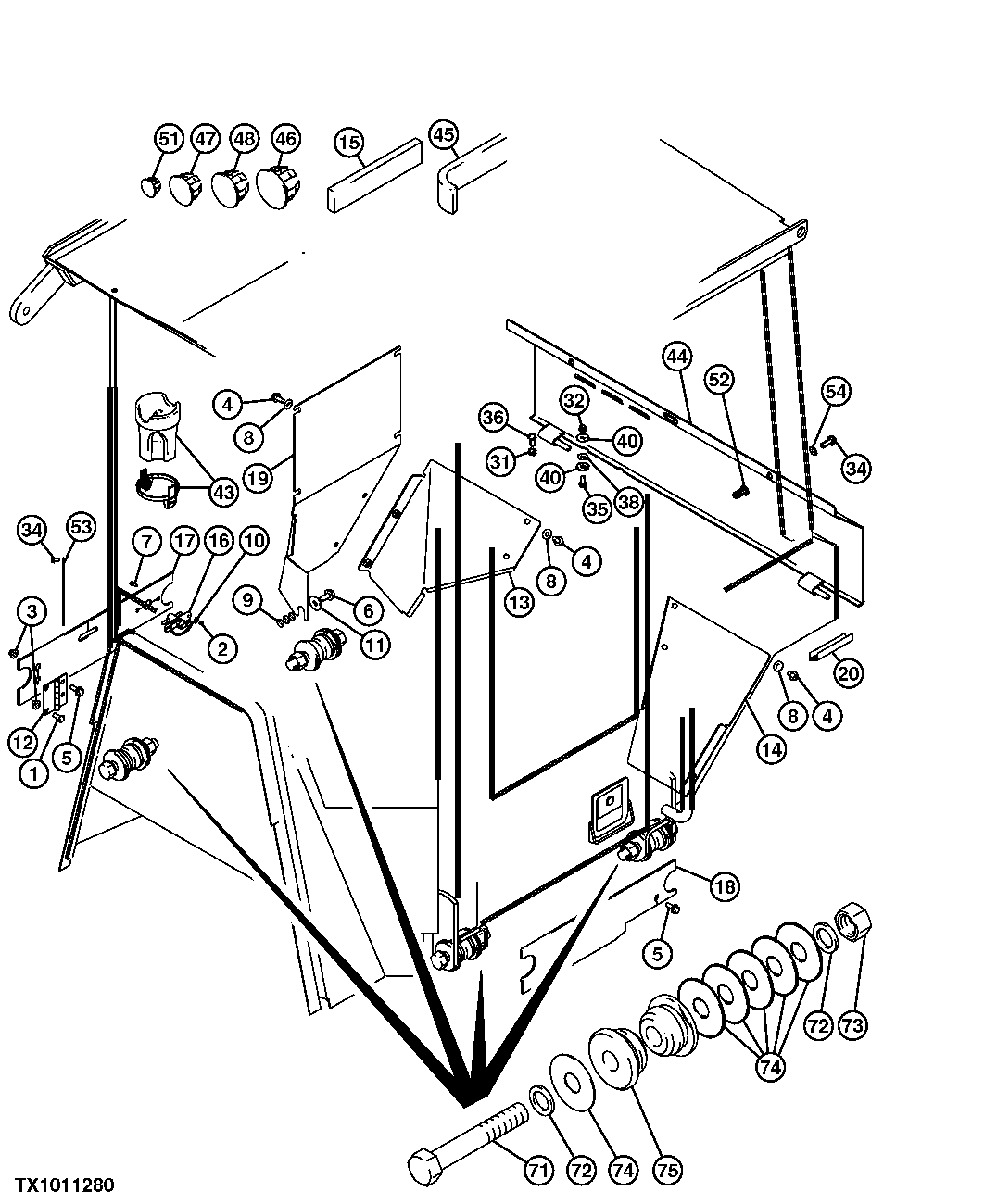

CAB MOUNTS & COVERS

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	03M7307	2	Bolt	M10 X 25
2	14M7265	2	Lock Nut	M5
3	14M7296	4	Flange Nut	M10
4	19M7784	12	Screw	M10 X 20
5	19M7785	4	Screw	M10 X 25
6	19M7788	1	Screw	M12 X 25
7	21M7271	2	Screw	M5 X 16
8	24H1307	12	Washer	13/32" X 1" X 1/16"
9	24M7044	3	Washer	13 X 20 X 2 mm
10	24M7138	2	Washer	5.300 X 15 X 1 mm
11	24M7180	1	Washer	13 X 37 X 3 mm
12	AT151040	1	Hinge	-
13	AT307186	1	Panel	(560D) (REAR)
13	AT322690	1	Panel	(748) (REAR)
14	AT322876	1	Panel	(748) (REAR)
14	AT192911	1	Panel	(560D) (REAR), NLA; ORDER AT322876
15	T66419	2	Isolator	3048 mm (120"), SUB FOR DT5003
16	T131067	1	Latch	-
17	T164357	1	Door	-
18	T191249	1	Plate	LEFT
19	T215687	1	Panel	(748) (RIGHT)
19	T205569	1	Panel	(560D) (RIGHT)
20	-	1	Part 23	(MAKE FROM <service-part qty="1">T58056</service-part>)(CUT TO LENGTH 38MM (1.5 INCH)
31	14M7274	1	Nut	M10
32	14M7298	2	Flange Nut	M8
34	19M7774	4	Screw	M6 X 12
35	19M7866	2	Screw	M8 X 20
36	19M7938	1	Cap Screw	M10 X 20
38	24M7207	2	Washer	8.400 X 24 X 2 mm
40	24M7296	4	Washer	10.500 X 30 X 2.500 mm
43	AT190780	1	Holder	-
44	AT325693	1	Cover	748
44	AT325694	1	Cover	560D
45	T166692	1	Weatherstrip	SUB FOR DT5405
46	H34597	9	Plug	-
47	H86832	1	Plug	-
48	H99452	1	Plug	-
51	R27983	2	Plug	-
52	T148409	2	Nut	M10
53	T215619	1	Plate	748
53	T186565	1	Plate	-
54	T60920	2	Washer	-
71	08H4840	4	Bolt	1" X 6-1/4"
72	24M7294	8	Washer	26 X 39 X 4 mm
73	K40018	4	Lock Nut	25.400 mm (1")
74	T112447	24	Washer	-
75	T118458	8	Isolator	-
