Открытый узел

Arch, Single Function (611826 - )

Arch, Single Function (611826 - )

Arch, Single Function (611826 - )

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

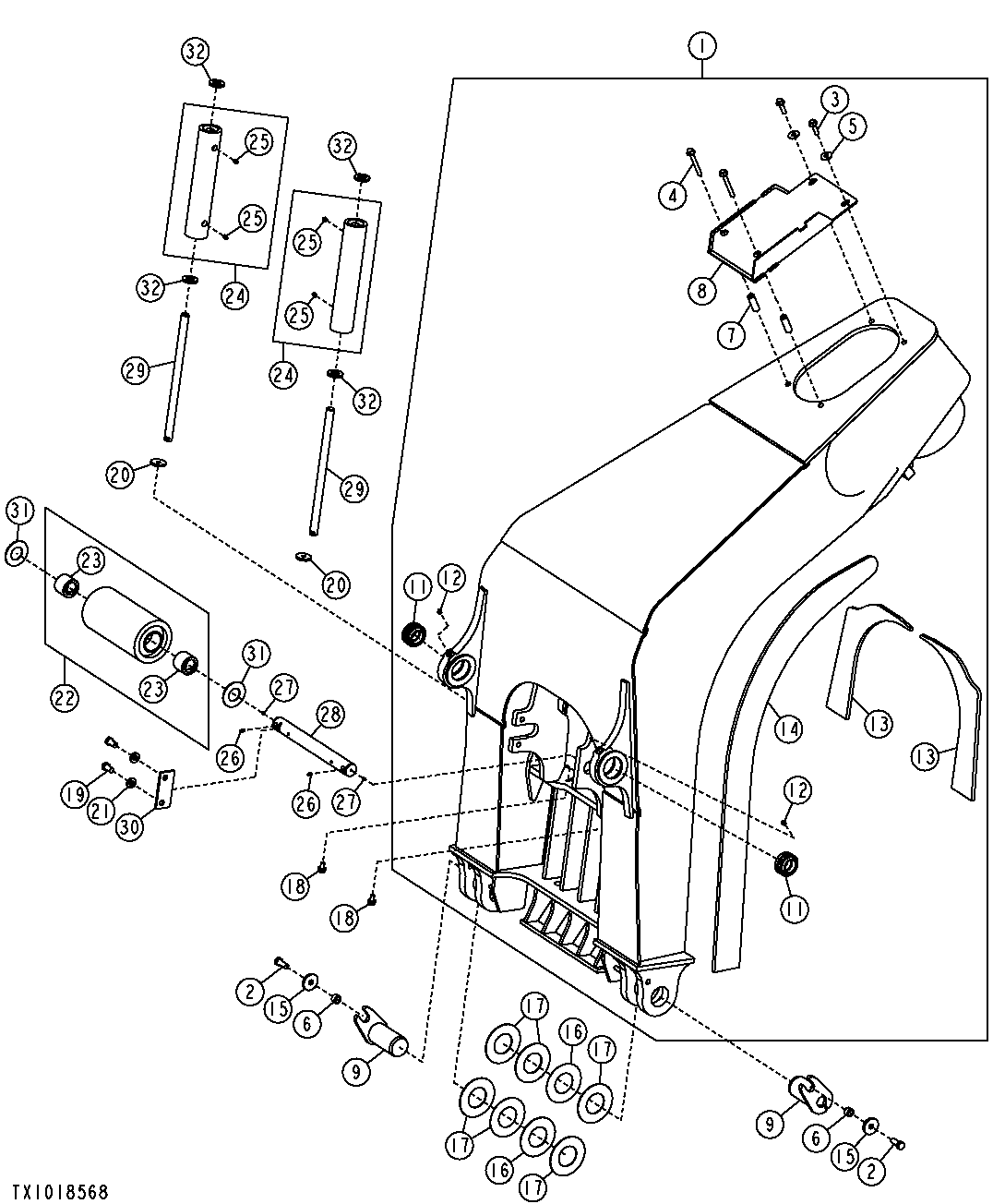

Arch, Single Function (611826 - )

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT357343	1	Arch	CA, ALSO ORDER T244810
1	AT336833	1	Arch	CA, NLA; ORDER AT357343
1	T244810	1	Gear	Not Illustrated
2	19M7488	2	Cap Screw	M16 X 40
3	19M7813	2	Screw	M12 X 45
4	19M7820	2	Screw	M12 X 100
5	24M7180	2	Washer	13 X 37 X 3 mm
6	28H3401	2	Spacer	0.742" X 1.050" X 5/8"
7	28H3442	2	Spacer	0.546" X 0.840" X 2-3/8"
8	AT326233	1	Cover	-
9	AT334427	2	Pin	-
11	AT157173	2	Self-Aligning Bushing	-
12	JD7759	2	Lubrication Fitting	-
13	T224504	2	Reinforcement	-
14	T225954	2	Reinforcement	-
15	T146246	2	Washer	17 X 57.100 X 6.500 mm (0.669" X 2.248" X 0.256")
16	T229915	2	Washer	72 X 140 X 1 mm (2.835" X 5.512" X 0.039")
17	T230118	6	Washer	72 X 140 X 2.500 mm (2.835" X 5.512" X 0.098")
18	19M7787	2	Screw	M12 X 20
19	19M8029	2	Cap Screw	M16 X 30
20	24H1900	2	Washer	17/32" X 2" X 1/4"
21	24M7241	2	Washer	17 X 34 X 4 mm
22	AT90001	1	Roller	-
23	T185659	2	Bushing	-
24	AT197139	2	Roll	CA
25	JD7798	4	Lubrication Fitting	-
26	JD7797	2	Lubrication Fitting	-
27	N10145	2	Fitting Plug	-
28	T149729	1	Shaft	-
29	T161344	2	Shaft	-
30	T186574	1	Strap	SUB FOR T186577
31	T39569	2	Washer	45.240 X 88.900 X 3.302 mm (1-25/32" X 3-1/2" X 0.130")
32	U30429	4	Thrust Washer	26.187 X 50.800 X 6.350 mm (1-1/32" X 2" X 1/4")
