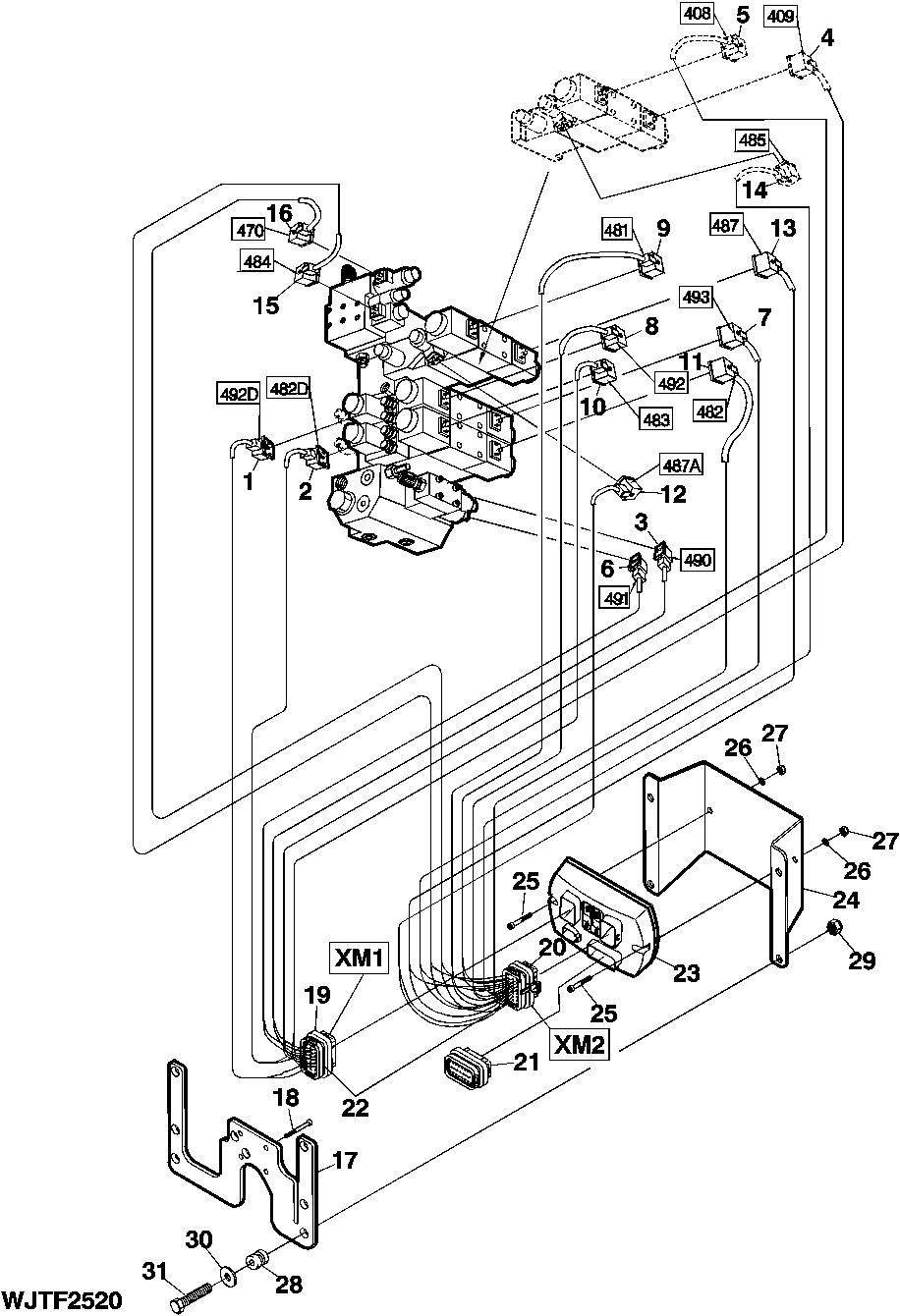

Electrical System, TM10

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
0	F644111	1	Wiring Harness	(For connector XM2) Incl. Keys 7-16, 20, 22, (Sub for F631789)
0	F644112	1	Wiring Harness	(For connector XM1) Incl. Keys 1-6, 19, 22, (Sub for F631790)
0	F648465	1	Wiring Harness	(For connector XM2) For TM10 3G+
0	F648466	1	Wiring Harness	(For connector XM1) For TM10 3G+
1	F071043	1	Wiring Harness	L= 560 mm, (Sub for F062849)
2	F071043	1	Wiring Harness	L= 620 mm, (Sub for F062850)
3	F071084	1	WIRING HARNESS	L= 300 mm, (Sub for F062851)
4	F071043	1	Wiring Harness	L= 400 mm, (Sub for F062852), Option
5	F071043	1	Wiring Harness	L= 400 mm, (Sub for F062853), Option
6	F071084	1	WIRING HARNESS	L= 300 mm, (Sub for F062854)
7	F071043	1	Wiring Harness	L= 370 mm, (Sub for F062855)
8	F071043	1	Wiring Harness	L= 310 mm, (Sub for F062856)
9	F071043	1	Wiring Harness	L= 400 mm, (Sub for F062857)
10	F071043	1	Wiring Harness	L= 260 mm, (Sub for F062858)
11	F071043	1	Wiring Harness	L= 320 mm, (Sub for F062859)
12	F071043	1	Wiring Harness	L= 500 mm, (Sub for F062860)
13	F071043	1	Wiring Harness	L= 460 mm, (Sub for F062861)
14	F071043	1	Wiring Harness	L= 500 mm, (Sub for F062862), Option
15	F071043	1	Wiring Harness	L= 620 mm, (Sub for F062863)
16	F071043	1	Wiring Harness	L= 720 mm, (Sub for F062864)
17	F062865	1	BRACKET	-
19	F054940	1	Electrical Connector Assy	XM1
20	F054941	1	CONNECTOR	XM2
21	F053324	1	Electrical Connector Assy	XM3
22	F053303	47	Elec. Connector Terminal	-
23	F056541	1	HARVESTER HEAD MODULE	-
24	F062866	1	BRACKET	-
25	F003404	2	SCREW	-
26	F003337	2	WASHER	-
27	14M7528	4	Lock Nut	M6, SUB FOR F003586
28	F039343	4	GROMMET	-
29	43M5924	4	LOCK NUT	M10
30	F003338	4	WASHER	-
31	F003526	4	SCREW	-
..	F063042	1	Wiring Harness	Incl. Keys 1-3, 6-13, 15-16
18A	F010706	4	SCREW	-
18B	19M8674	4	CAP SCREW	M5 X 85, Option, SuperCut™
