Transmission Hydraulic Pump Drive Shaft Gears

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19M7646	4	Cap Screw	M14 X 25
2	40M5463	1	Snap Ring	-
3	T169723	1	Shim	TK = 1.0 mm
3	T169649	1	Shim	TK = 1.1 mm
3	T169648	1	Shim	TK = 1.2 mm
3	T169647	1	Shim	TK = 1.3 mm
3	T169646	1	Shim	TK = 1.4 mm
3	T116902	1	Washer	TK = 1.5 mm
3	T116901	1	Washer	TK = 1.6 mm
3	T116900	1	Washer	TK = 1.7 mm
3	T116899	1	Washer	TK = 1.8 mm
4	T168907	2	Ball Bearing	-
5	T168909	2	Tapered Roller Bearing	-
6	T169028	1	Cover	-
7	T169029	2	Ring	-
8	T169095	1	Gear	-
9	T169097	1	Gear	-
10	T169685	1	Shim	TK = 0.8 mm
10	T169587	1	Shim	TK = 1.0 mm
10	T169689	1	Shim	TK = 1.1 mm
10	T169686	1	Shim	TK = 1.2 mm
10	T169687	1	Shim	TK = 1.4 mm
10	T169688	1	Shim	TK = 1.6 mm
11	T174529	2	O-Ring	-
12	T179920	1	Cover	-
13	T195050	1	Pin	-
14	T196851	2	Cap Screw	-
15	T246693	1	Splined Coupling	-
16	T247033	1	Cover	-

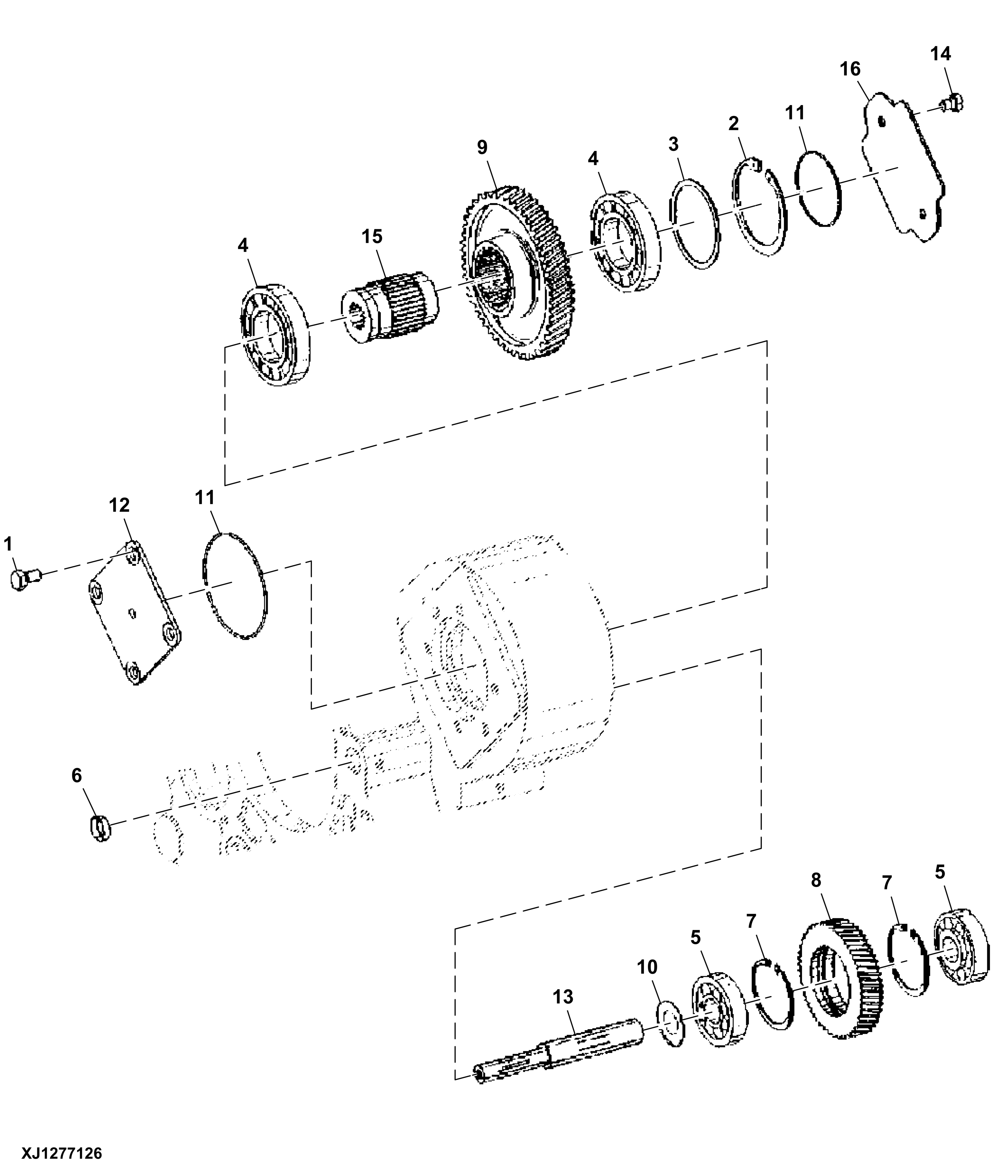

Transmission Hydraulic Pump Drive Shaft Gears

Нет текстового описания
