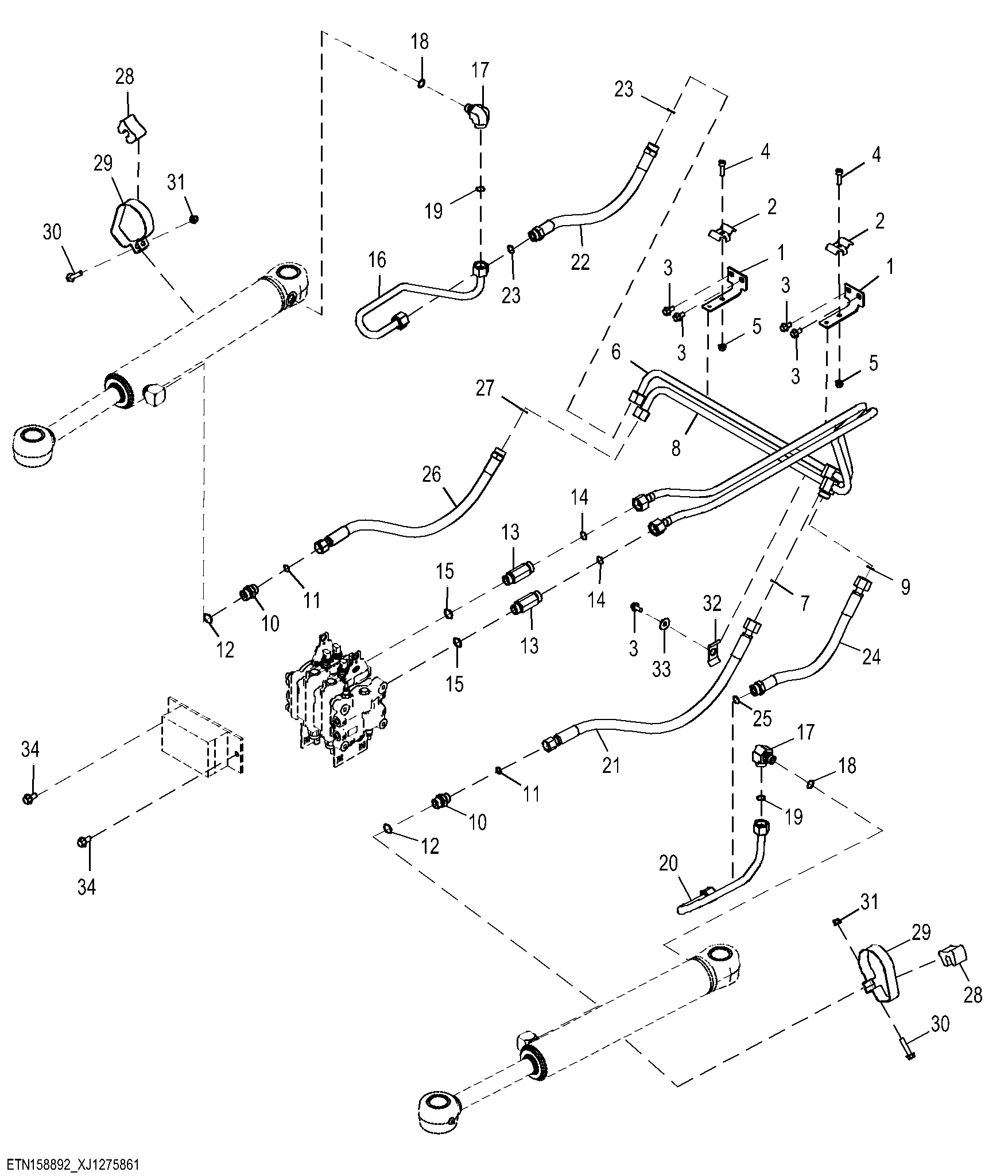

Secondary Steering System for Joystick Steering ( 1 of 2 )

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	T384740	2	Plate	-
2	KV22609	2	Clamp	-
3	19M9844	5	Screw	M10 X 20
4	19M8963	2	Screw	M10 X 35
5	14M7648	2	Flange Nut	M10
6	AT495173	1	Oil Line	-
7	T77858	1	O-Ring	-
8	AT495174	1	Oil Line	-
9	T77858	1	O-Ring	-
10	38H5152	2	Adapter Fitting	-
11	T77932	2	O-Ring	-
12	51M7047	2	O-Ring	23.600 X 2.900 mm
13	38H5202	2	Adapter Fitting	-
14	T77858	2	O-Ring	-
15	51M7047	2	O-Ring	23.600 X 2.900 mm
16	AT495081	1	Oil Line	-
17	38H5066	2	Elbow Fitting	-
18	51M7045	2	O-Ring	19.300 X 2.200 mm
19	T77858	2	O-Ring	-
20	AT495080	1	Oil Line	-
21	AT483784	1	Hydraulic Hose	Fabricate
22	AT483785	1	Hydraulic Hose	Fabricate, INCLUDES T77858
23	T77858	2	O-Ring	-
24	AT483786	1	Hydraulic Hose	Fabricate, INCLUDES T77858
25	T77858	1	O-Ring	-
26	AT495170	1	Hydraulic Hose	Fabricate, INCLUDES T77858
27	T77858	1	O-Ring	-
28	T368225	2	Half Clamp	-
29	T372325	2	Clamp	-
30	19M10011	2	Screw	M10 X 50
31	14M7593	2	Lock Nut	M10
32	T399012	1	Plate	-
33	24M7560	1	Washer	11 X 34 X 3 mm
34	19M9873	4	Screw	M12 X 25

Secondary Steering System for Joystick Steering ( 1 of 2 )
