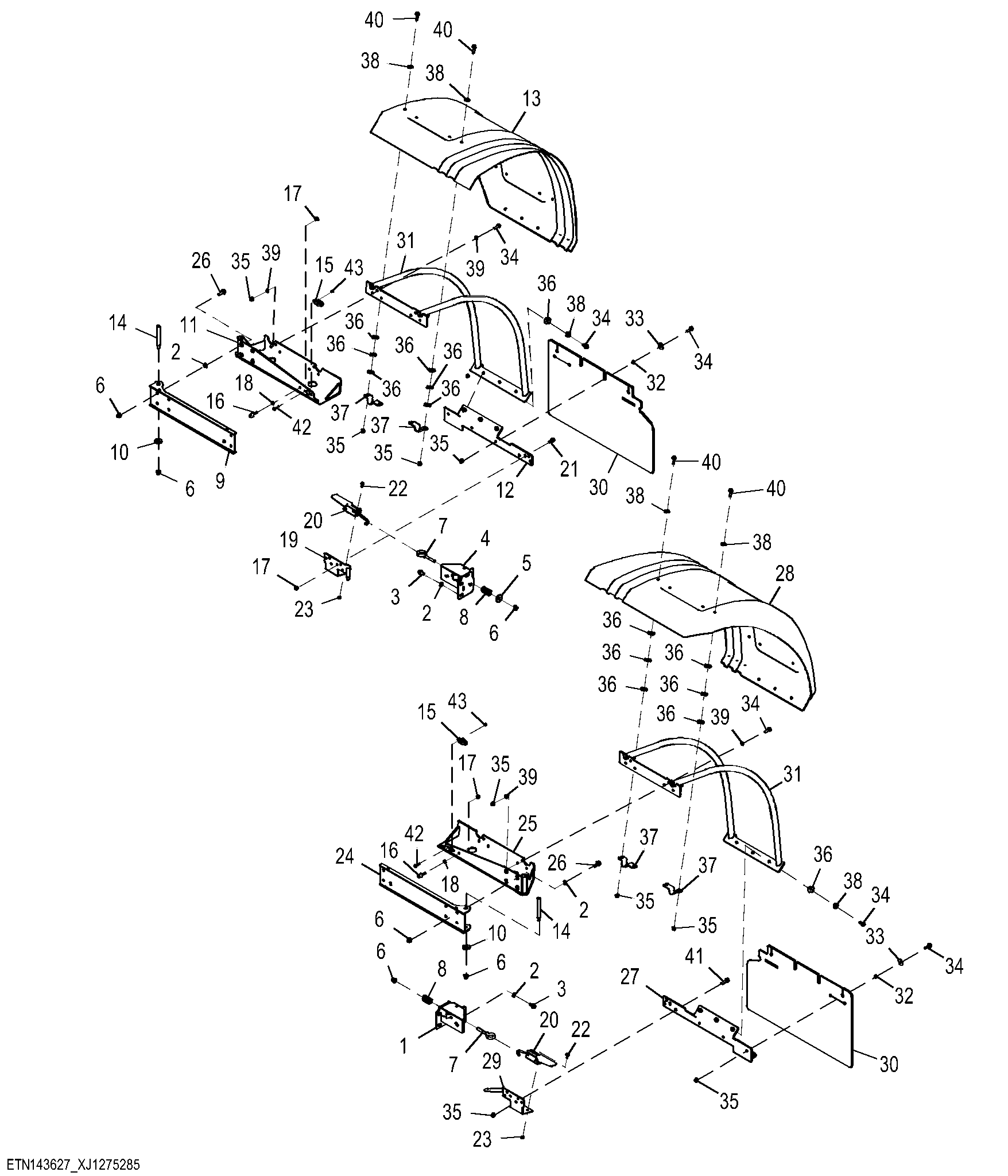

Full Coverage Fenders, Front & Rear (1 of 2)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT426819	1	Bracket	LH
2	24M7544	14	Washer	13 X 25 X 3 mm
3	19M9873	6	Screw	M12 X 25
4	AT426820	1	Bracket	RH
5	T187044	2	Washer	-
6	14M7644	12	Lock Nut	M12
7	T330437	2	Eyebolt	-
8	R56724	2	Spring	-
9	AT480195	1	Hinge	-
10	24M7558	2	Washer	21.400 X 42 X 5 mm
11	AT478073	1	Hinge	-
12	AT503514	1	Bracket	-
13	T390524	1	Fender	-
14	T215604	2	Rod	-
15	T215884	2	Support	-
16	AT219974	2	Bumper	Side Shield
17	14M7648	8	Flange Nut	M10
18	14M7152	2	Nut	M10
19	AT481248	1	Bracket	-
20	AT377675	2	Latch	Door Latch
21	19M9370	14	Screw	M10 X 30
22	19M9836	4	Screw	M8 X 20
23	14M7649	4	Flange Nut	M8
24	AT480196	1	Hinge	-
25	AT478071	1	Hinge	-
26	19M9984	8	Screw	M12 X 35
27	AT503515	1	Bracket	-
28	T390525	1	Fender	-
29	AT481247	1	Bracket	-
30	T425504	2	Splash Guards	-
31	AT478068	2	Support	-
32	CC28180	8	Spacer	-
33	24M7605	8	Washer	13 X 37 X 3 mm
34	19M9986	30	Screw	M10 X 35
35	14M7593	44	Lock Nut	M10
36	T22381	61	Washer	-
37	T393849	12	Clamp	-
38	24M7545	30	Washer	10.500 X 30 X 2.500 mm
39	24M7618	24	Washer	11 X 20 X 2 mm
40	19M9846	10	Screw	M10 X 40
41	19M9847	8	Screw	M10 X 45
42	19M7833	4	Screw	M6 X 35
43	14M7592	4	Lock Nut	M6

Full Coverage Fenders, Front & Rear (1 of 2)
