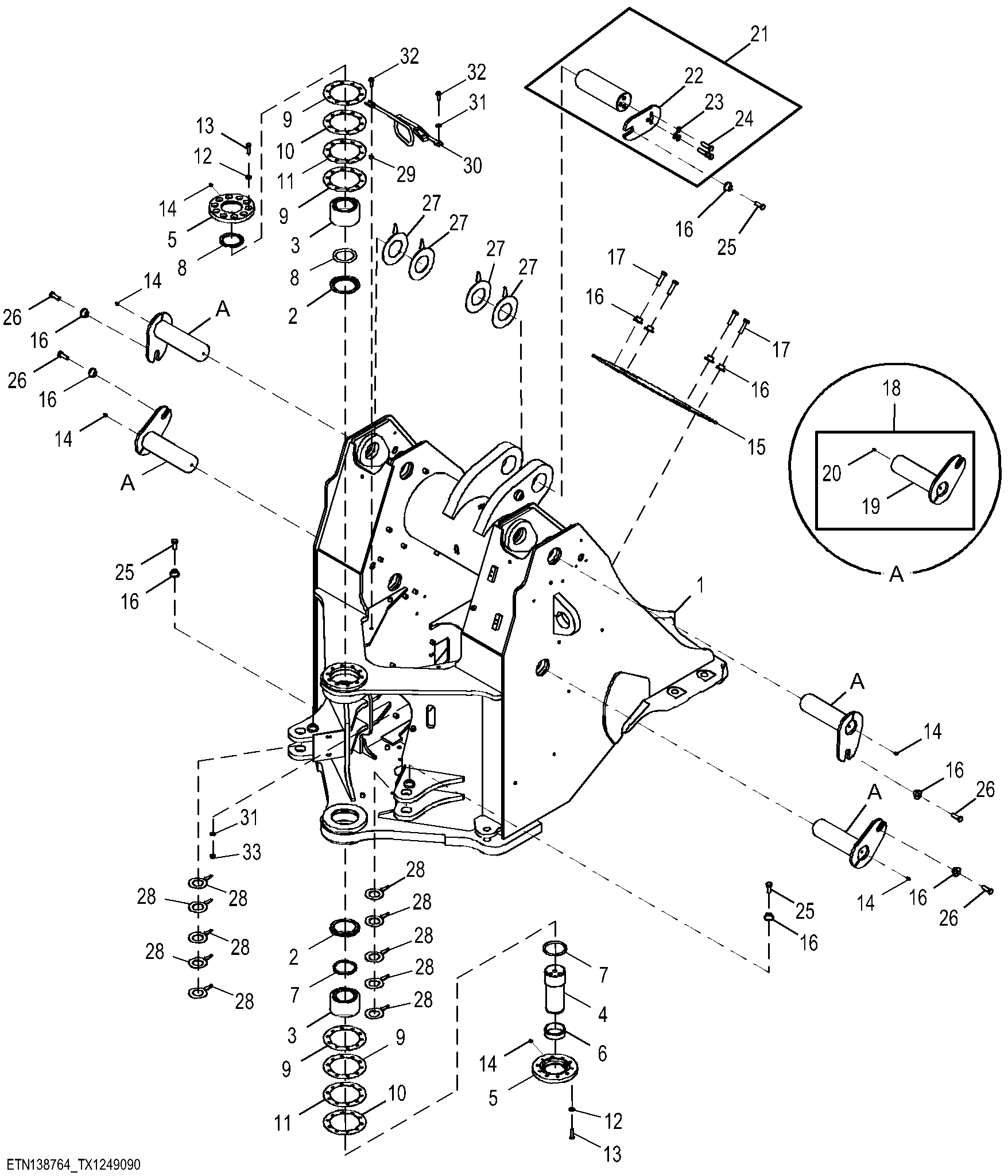

Loader Frame (684742 - )

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT456363	1	Frame	-
2	T354262	2	Spacer	-
3	AT202609	2	Bearing	-
4	T330797	1	Pin Fastener	Articulation
5	T200887	2	Cover	Articulation
6	T156174	1	Locking Collar	-
7	T156927	2	Seal	Articulation Joint
8	T156926	2	Seal	Articulation Joint
9	T156711	4	Shim	-
10	T156710	2	Shim	-
11	T156709	2	Shim	-
12	24M7544	20	Washer	13 X 25 X 3 mm
13	19M7496	20	Cap Screw	M12 X 45
14	JD7759	6	Lubrication Fitting	-
15	T156190	1	Cover	-
16	T176064	11	Bushing	-
17	19M10027	4	Cap Screw	M16 X 60
18	AT460218	4	Pin	-
19	AT460083	1	Pin	-
20	15H558	1	Pipe Plug	1/8"
21	AT353854	1	Pin	Bucket Cylinder
22	T242247	1	Plate	-
23	24M7097	3	Washer	17 X 28 X 2.500 mm
24	19M8295	3	Cap Screw	M16 X 55
25	19M10019	3	Cap Screw	M16 X 40
26	19M10551	4	Cap Screw	M16 X 45
27	T223721	4	Shim	-
28	T223740	10	Shim	-
29	T266406	1	Spacer	-
30	AT444962	1	Bracket	Hose Loop
31	24M7614	3	Washer	13 X 24 X 2.500 mm
32	19M9986	2	Screw	M10 X 35
33	14M7648	2	Flange Nut	M10
