Muffler and Exhaust Pipe (Engine 6090HDW08)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19M10017	1	Cap Screw	M14 X 70
2	19M7785	4	Screw	M10 X 25
3	19M7950	2	Cap Screw	M20 X 45
4	24M7240	1	Washer	13 X 25 X 3 mm
5	24M7242	2	Washer	21.400 X 42 X 5 mm
6	24M7427	1	Washer	15 X 24 X 2.500 mm
7	AT220962	1	Exhaust Pipe	Black
7	AT223888	1	Exhaust Pipe	Chrome
8	AT222597	1	Clamp	-
9	AT223810	1	Plate	-
10	AT493294	1	Bracket	SUB FOR AT364020
11	AT374663	1	Muffler	SUB FOR AT365221
12	E80242	4	Lock Nut	M12
13	T188856	1	Screw	M12 X 80
14	T216740	2	Spacer	13.300 X 38.100 X 60 mm (0.524" X 1-1/2" X 2.362")
15	T227191	1	Support	-
16	T227192	1	U-Bolt	-
17	T229237	1	Spacer	15.870 X 31.750 X 38.660 mm (5/8" X 1-1/4" X 1.522")
18	T251621	1	U-Bolt	-
19	T251622	1	Support	-
20	T251676	1	Bushing	13.500 X 25.400 X 22.230 mm (17/32" X 1" X 7/8")

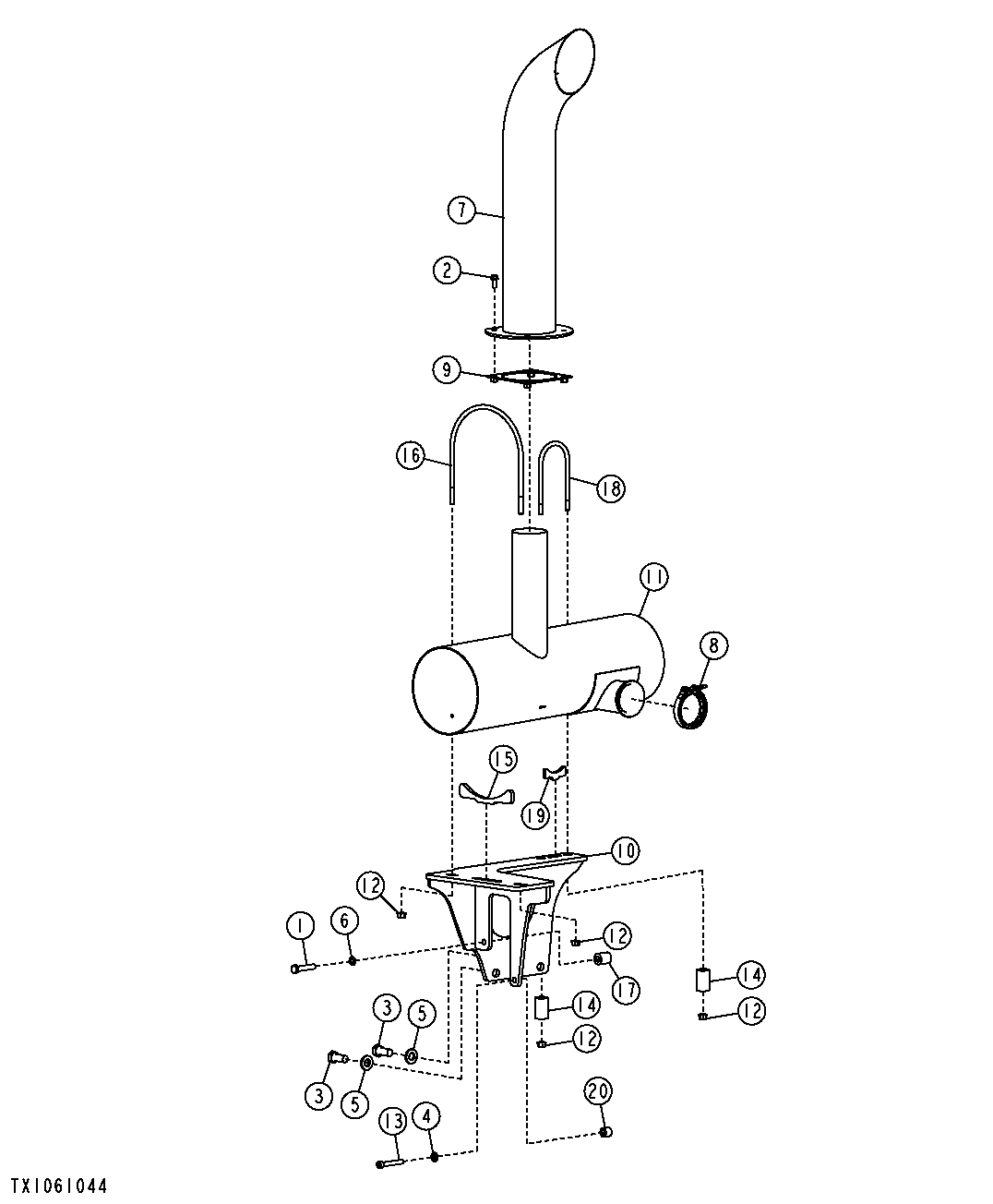

Muffler and Exhaust Pipe (Engine 6090HDW08)
