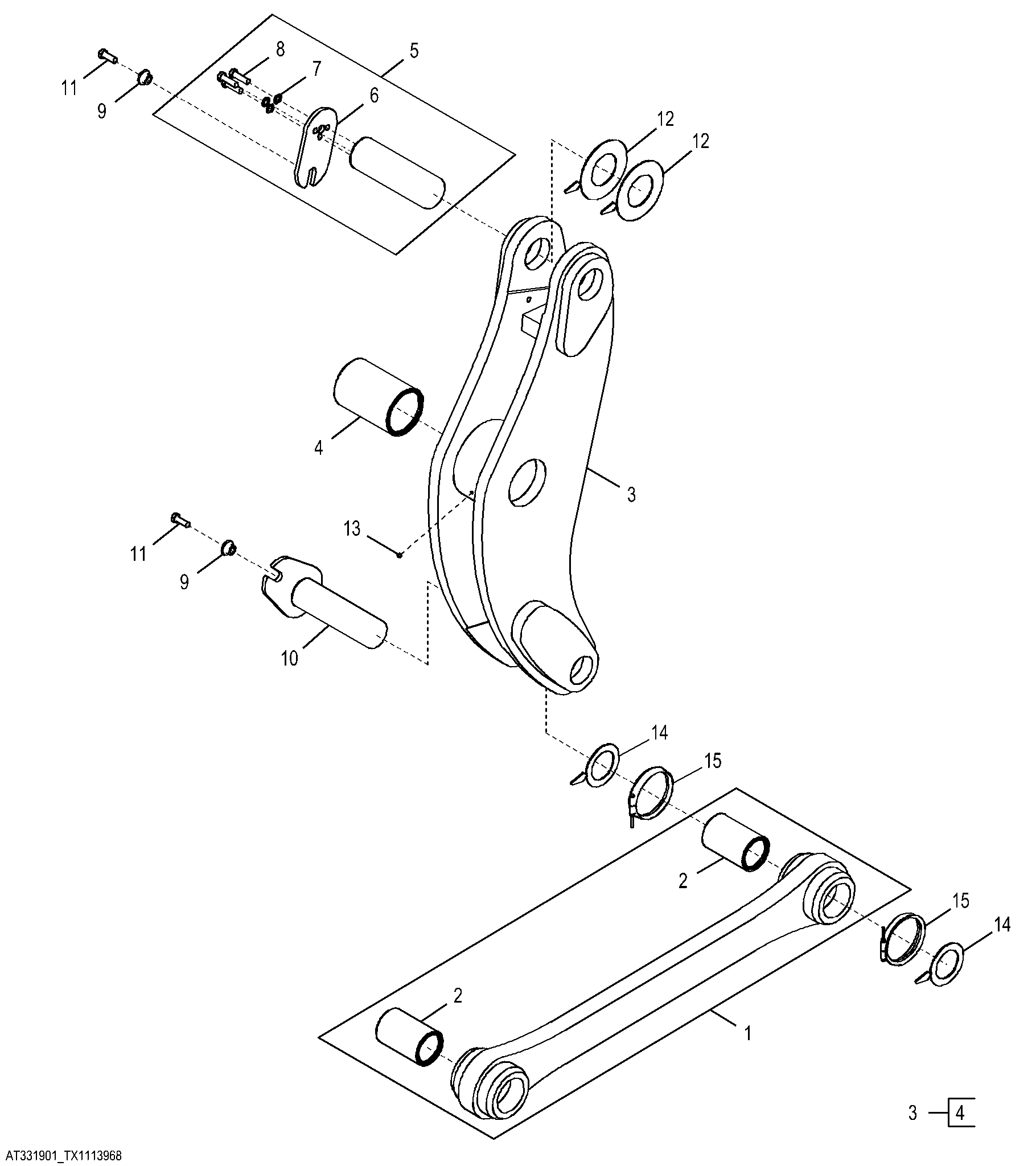

High Lift Loader Boom Linkages with NeverGrease™ Pin Joints

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT408931	1	Link	Convenience Assembly
1	AT331900	1	Link	NLA, ORDER AT408931
2	AT351394	2	Bushing	SUB FOR AT330986
3	AT330893	1	Bellcrank	Convenience Assembly
4	AT351398	1	Bushing	SUB FOR AT330996
5	AT353854	1	Pin	-
6	T242247	1	Plate	-
7	24M7097	3	Washer	17 X 28 X 2.500 mm
8	19M8295	3	Cap Screw	M16 X 55
9	T176064	2	Bushing	16.300 X 28.600 X 21.900 mm (0.642" X 1.126" X 0.862")
10	AT336492	1	Pin	-
11	19M7489	2	Cap Screw	M16 X 45
12	T223722	2	Shim	-
13	15H558	1	Pipe Plug	1/8"
14	T223721	2	Shim	-
14	T300029	2	Shim	91.5 x 135 x 3.175 mm
15	AT330664	2	Ring	-
15	AT410593	2	Seal	-

High Lift Loader Boom Linkages with NeverGrease™ Pin Joints

Нет текстового описания
