Открытый узел

Cooling Package Side Shields

Cooling Package Side Shields

Cooling Package Side Shields

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

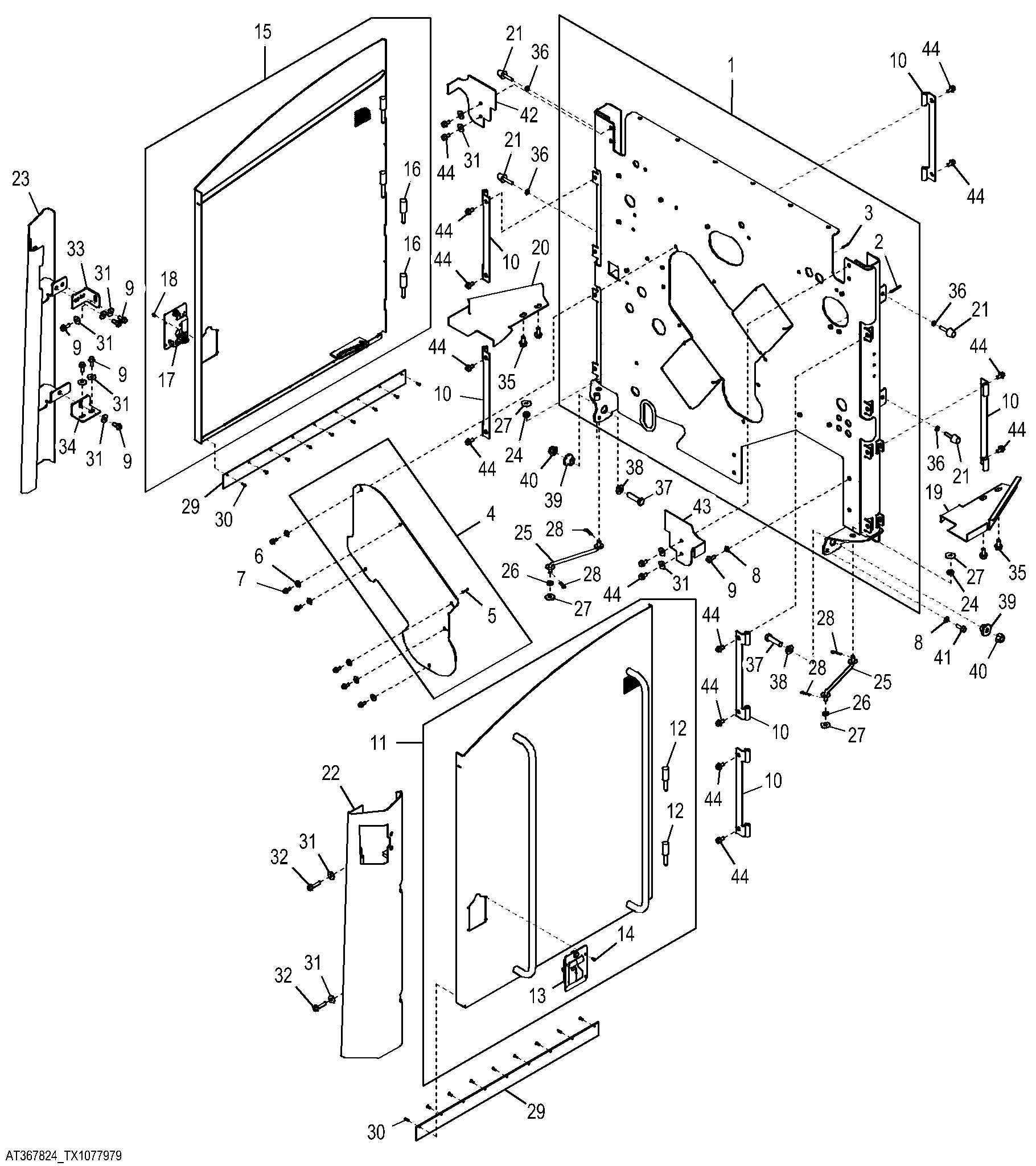

Cooling Package Side Shields

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT418426	1	Support	SUB FOR AT407424
2	T251099	3	Stud	-
3	T251098	2	Stud	-
4	AT370794	1	Panel	-
5	T251098	2	Stud	-
6	24M7298	6	Washer	8.400 X 25 X 2 mm
7	19M7866	6	Screw	M8 X 20
8	24M7239	5	Washer	10.700 X 21 X 2.500 mm
9	19M7785	10	Screw	M10 X 25
10	AT208440	6	Hinge	-
11	AT368448	1	Door	Right-hand Side
12	T173369	2	Pin	22.480 X 104.100 mm (0.885" X 4.098")
13	AT225885	1	Latch	-
14	H85233	4	Rivet	4.750 mm (3/16")
15	AT368446	1	Door	Left-hand Side
16	T173369	2	Pin	22.480 X 104.100 mm (0.885" X 4.098")
17	AT225885	1	Latch	-
18	H85233	4	Rivet	4.750 mm (3/16")
19	T256632	1	Panel	Right-hand Side
20	T256634	1	Panel	Left-hand Side
21	AT306690	4	Bumper	-
22	AT368451	1	Corner	Right-hand Side
23	AT368450	1	Channel	Left-hand Side
24	T162238	2	Grommet	-
25	AT375830	2	Rod	-
26	T27260	2	Washer	-
27	24H1330	4	Washer	15/32" X 1-3/8" X 7/64"
28	J16931	4	Pin	-
29	T233354	2	Flap	-
30	M68628	18	Rivet	4.775 mm (3/16")
31	24M7296	12	Washer	10.500 X 30 X 2.500 mm
32	19M7805	2	Screw	M10 X 45
33	T238096	1	Bracket	-
34	T237789	1	Angle	-
35	19M7788	4	Screw	M12 X 25
36	14M7152	4	Nut	M10
37	19M7759	2	Cap Screw	M16 X 60
38	24M7241	2	Washer	17 X 34 X 4 mm
39	T176064	2	Bushing	16.300 X 28.600 X 21.900 mm (0.642" X 1.126" X 0.862")
40	14M7291	2	Flange Nut	M16
41	19M7786	1	Screw	M10 X 30
42	T271981	1	Plate	Left-hand Side
43	T277700	1	Plate	Right-hand Side
44	19M7784	16	Screw	M10 X 20
