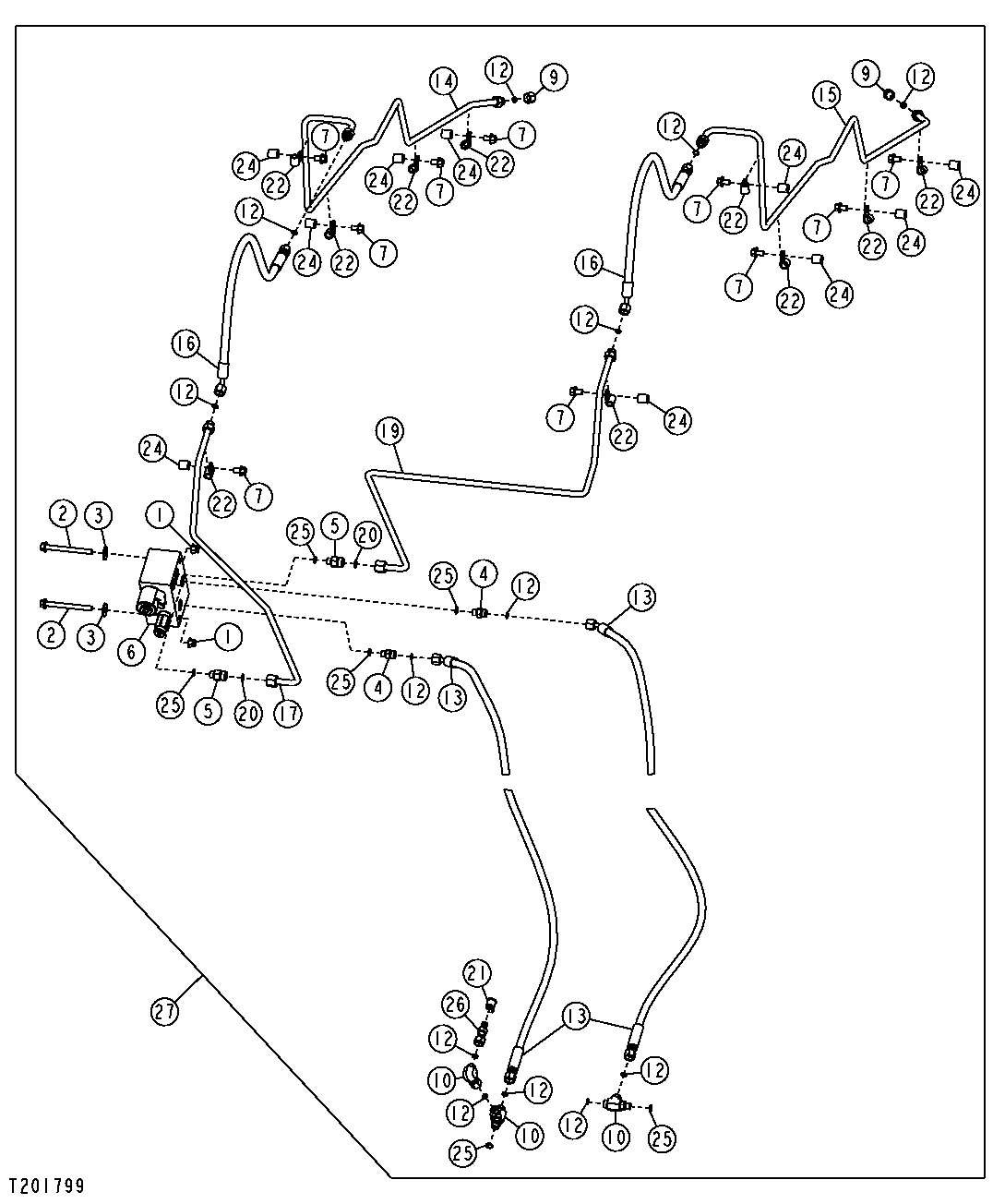

PIN DISCONNECT VALVE, WIRING HARNESS, AND HYDRAULIC PLUMBING (SN 590068- )

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	14M7400	2	Lock Nut	M10
2	19M7836	2	Screw	M10 X 110
3	24M7296	2	Washer	10.500 X 30 X 2.500 mm
4	38H1160	2	Adapter Fitting	-
5	38H1173	2	Adapter Fitting	-
6	AT225530	1	Hyd Actuated Control Valve	-
7	19M7784	10	Screw	M10 X 20, (SUB FOR 19M7783)
8	38H1094	1	Elbow Fitting	-
9	38H1415	2	Fitting	-
10	38H1023	2	Tee Fitting	-
12	T77613	13	O-Ring	-
13	AT310912	2	Hydraulic Hose	-
14	AT208999	1	Oil Line	-
15	AT209000	1	Oil Line	-
16	AT210667	2	Hydraulic Hose	-
17	AT307490	1	Oil Line	-
19	AT307491	1	Oil Line	-
20	T77857	2	O-Ring	-
21	R77175	1	Cover	-
22	H75541	10	Clamp	-
23	R78053	1	Electrical Connector Assy	Not Illustrated
24	T72414	10	Bushing	-
25	R26448	6	O-Ring	-
26	RE60701	1	Diagnostic Coupling	-
27	-	1	Part 25	Order Components Quick Coupler Pin Disconnect Kit Whole Goods, AT307593 NLA

PIN DISCONNECT VALVE, WIRING HARNESS, AND HYDRAULIC PLUMBING (SN 590068- )
