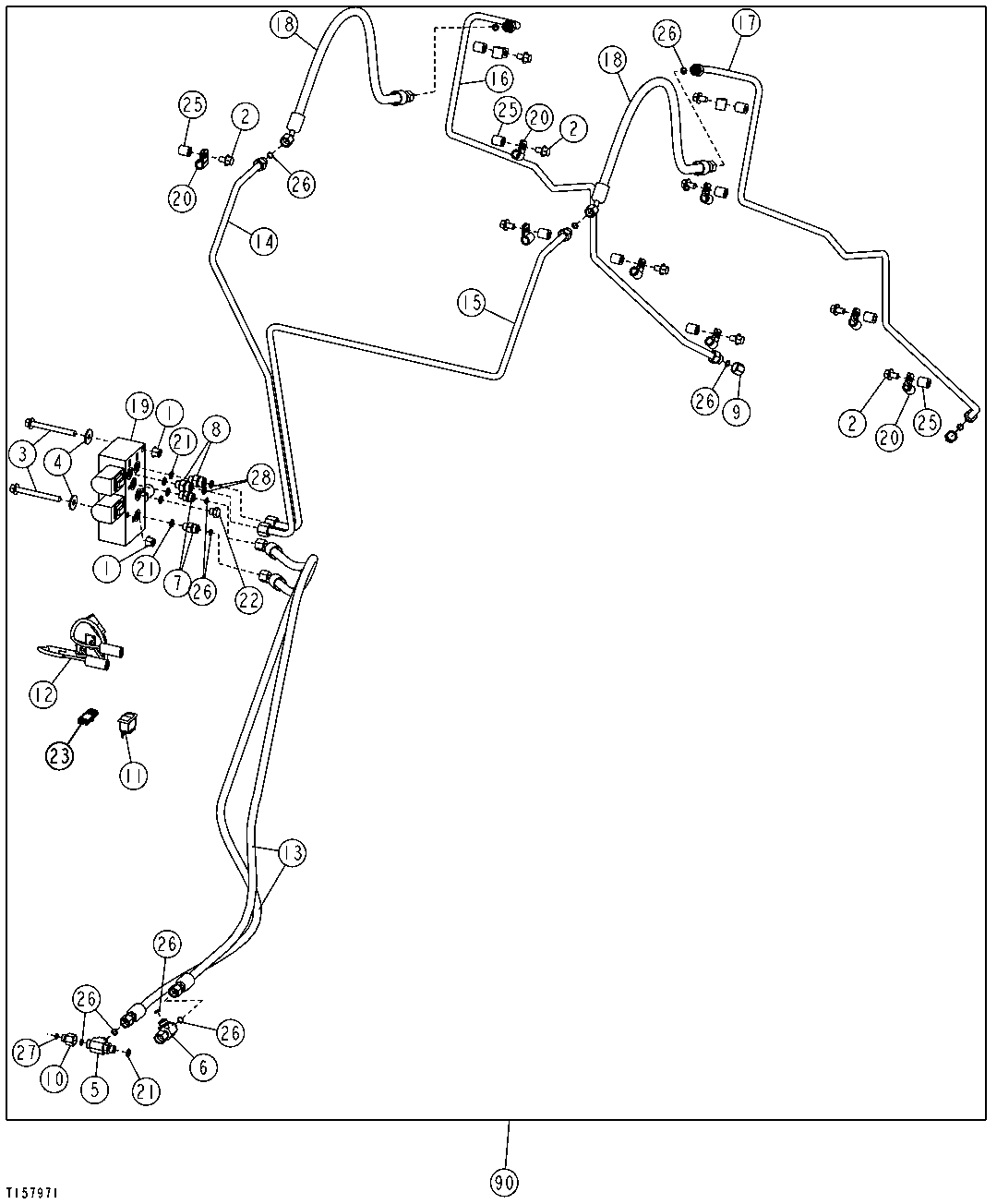

PIN DISCONNECT VALVE, WIRING HARNESS, AND HYDRAULIC PLUMBING(SN -590067)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	14M7400	2	Lock Nut	M10
2	19M7784	10	Screw	M10 X 20, (SUB FOR 19M7783)
3	19M7812	2	Screw	M10 X 100
4	24M7296	2	Washer	10.500 X 30 X 2.500 mm
5	38H1023	1	Tee Fitting	-
6	38H1030	1	Tee Fitting	-
7	38H1160	2	Adapter Fitting	-
8	38H1173	2	Adapter Fitting	-
9	38H1415	2	Fitting	-
10	38H1480	1	Reducer	-
11	AT225952	1	Switch	(SUB FOR AT202805, THIS APPLICATION)
12	AT355043	1	Wiring Harness	(SUB FOR AT202824 ) (INCLUDES AR94101)
12	AR94101	1	Diode	-
13	AT207096	1	Hydraulic Hose	-
14	AT208762	1	Oil Line	-
15	AT208763	1	Oil Line	-
16	AT208999	1	Oil Line	-
17	AT209000	1	Oil Line	-
18	AT210667	1	Hydraulic Hose	-
19	AT220192	1	Hyd Actuated Control Valve	Components On Separate Page
20	H75541	10	Clamp	-
21	R26448	6	O-Ring	-
22	R27218	1	Fitting Plug	-
23	R78053	1	Electrical Connector Assy	-
25	T72414	10	Bushing	-
26	T77613	12	O-Ring	-
27	T77814	1	O-Ring	-
28	T77857	2	O-Ring	-
90	-	1	Part 29	(AT206683 NLA)

PIN DISCONNECT VALVE, WIRING HARNESS, AND HYDRAULIC PLUMBING(SN -590067)

Нет текстового описания
