Открытый узел

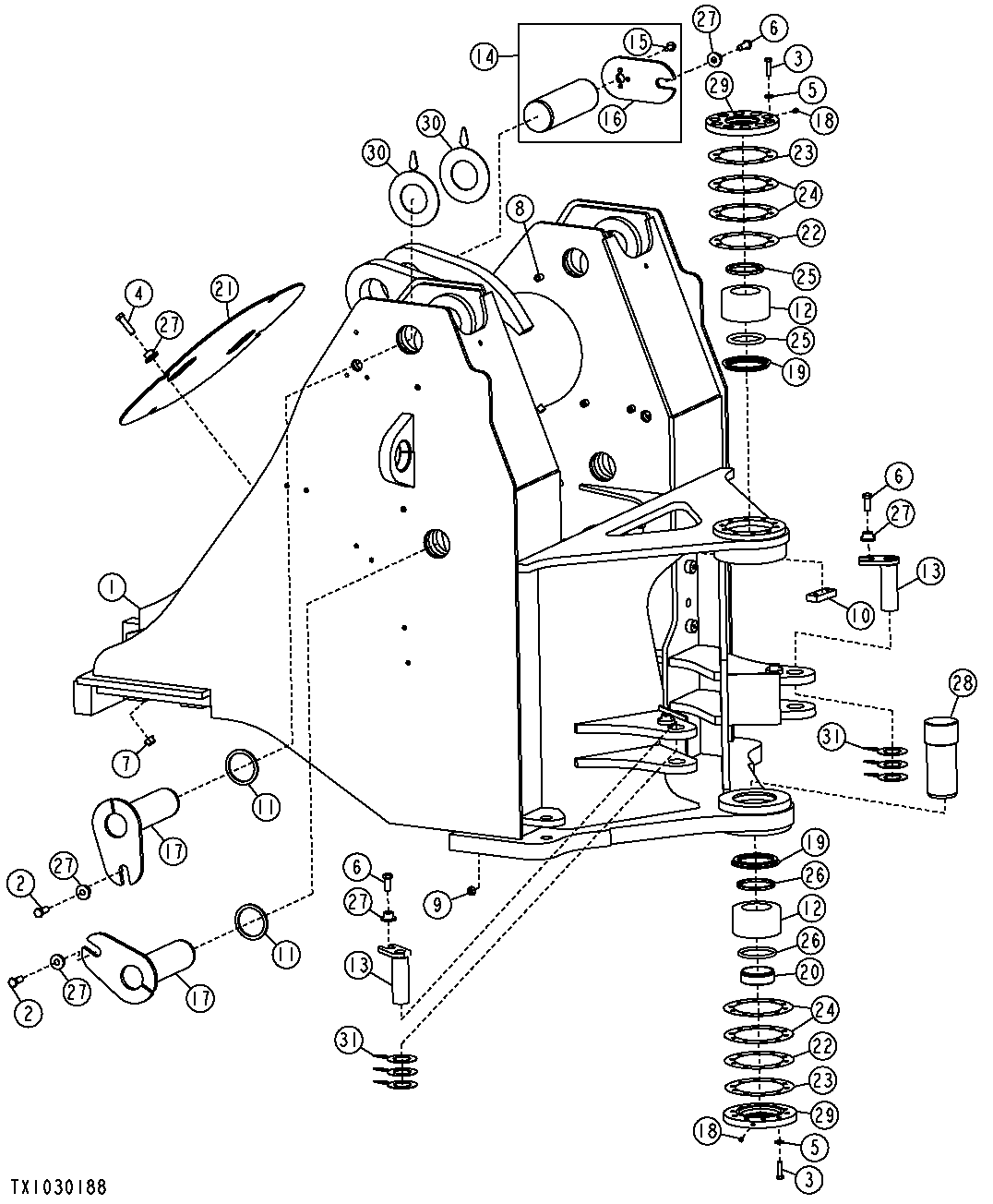

Loader Frame (Nevergrease™) (612700 - )

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	-	1	Part 1	AT170327 NLA
2	19M7489	4	Cap Screw	M16 X 45
3	19M7496	40	Cap Screw	M12 X 45
4	19M7759	4	Cap Screw	M16 X 60
5	24M7240	40	Washer	13 X 25 X 3 mm
6	19M7488	3	Cap Screw	M16 X 40
7	14M7291	6	Flange Nut	M16
8	TT160023	2	Bushing	SUB FOR T72414, THIS APPLICATION
9	14M7443	2	Flange Nut	M12
10	T133290	2	Strap	-
11	T236611	4	Seal	-
12	AT202609	2	Bearing	-
13	AT345968	2	Pin	SUB FOR AT202897
14	AT353854	1	Pin	SUB FOR AT223927
15	19M7789	3	Screw	M12 X 30, USE WITH AT223927
15	19M8295	3	Cap Screw	M16 X 55, USE WITH AT353854
15	24M7097	3	Washer	17 X 28 X 2.500 mm, USE WITH AT353854
16	-	1	Part 18	T180931 NLA, ORDER AT353854
16	T242247	1	Plate	USE WITH AT353854
17	AT452554	4	Pin	SUB FOR AT336492
18	JD7759	2	Lubrication Fitting	-
19	T156027	2	Spacer	-
20	T156174	1	Locking Collar	-
21	T156190	1	Cover	-
22	T156709	2	Shim	-
23	T156710	2	Shim	-
24	T156711	4	Shim	-
25	T156926	2	Seal	-
26	T156927	2	Seal	-
27	T176064	11	Bushing	16.300 X 28.600 X 21.900 mm (0.642" X 1.126" X 0.862")
28	T182260	1	Pin Fastener	-
29	T200887	2	Cover	-
30	T223721	4	Shim	-
31	T223740	6	Shim	-

Loader Frame (Nevergrease™) (612700 - )

Нет текстового описания
