Открытый узел

Boom Cylinder ( - 612699)

Boom Cylinder ( - 612699)

Boom Cylinder ( - 612699)

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

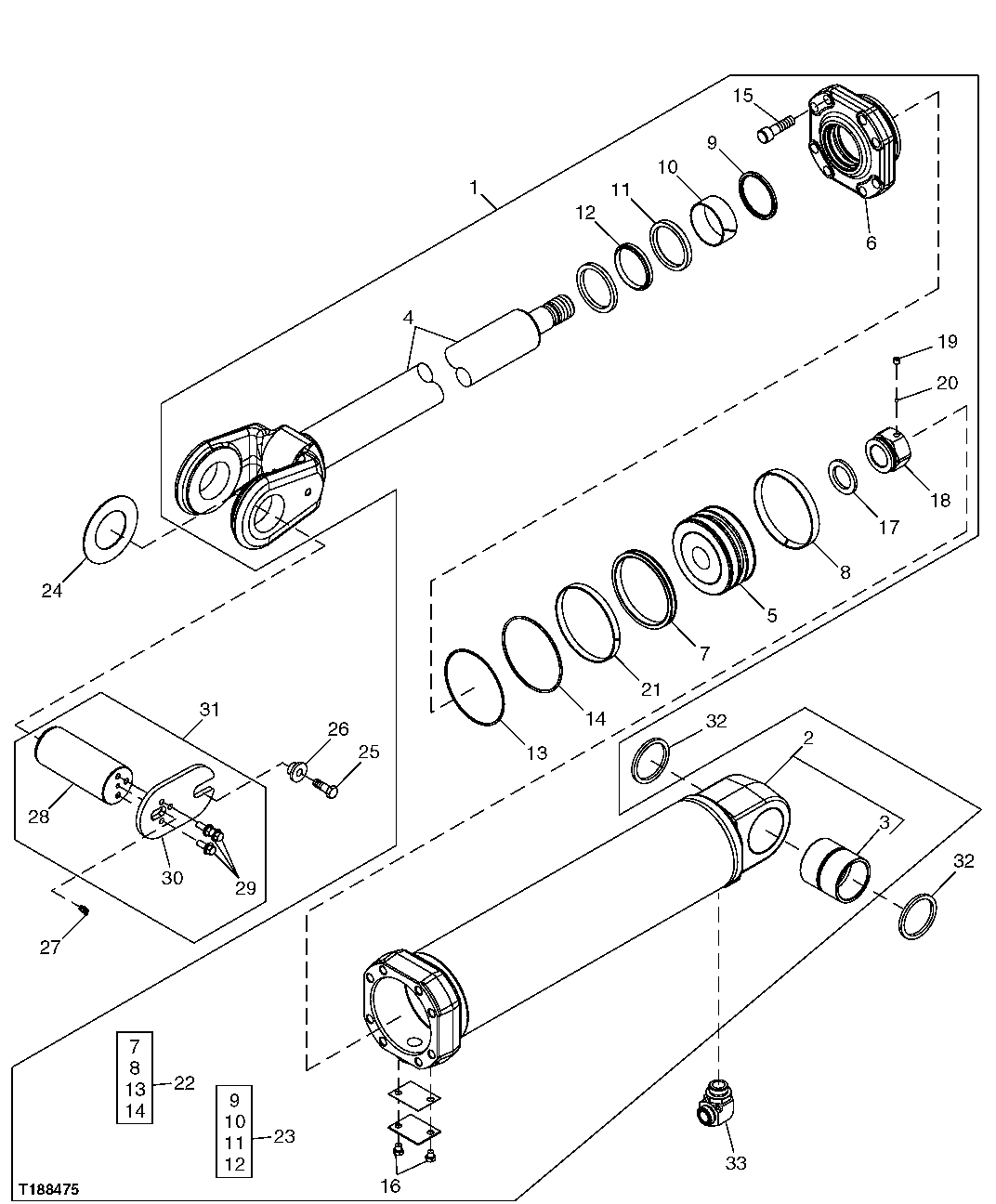

Boom Cylinder ( - 612699)

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AH209531	1	Hydraulic Cylinder	NLA; ORDER AH222275 ALSO ORDER T224794 AND (2) T225572
1	AH175987	1	Hydraulic Cylinder	NLA; ORDER AH222275 ALSO ORDER T224794 AND (2) T225572
1	AH225718	1	Hydraulic Cylinder	NLA; ORDER AH222275 ALSO ORDER T224794 AND (2) T225572
2	AH176156	1	Hydraulic Cylinder Barrel	(USE WITH AH175987)
2	AH209532	1	Hydraulic Cylinder Barrel	NLA; ORDER AH222728; ALSO ORDER T224794 AND T225572; USE WITH AH209531 OR AH225718
3	R85556	1	Bushing	-
4	AH223700	1	Rod	(SUB FOR AH176157)
5	H208240	1	Piston	-
6	H180232	1	Hydr. Cylinder Rod Guide	(USE WITH AH175987)
6	H209614	1	Hydr. Cylinder Rod Guide	(USE WITH AH209531 OR AH225718)
7	RE25147	1	Seal	(B)
8	R85229	1	Wear Ring	(B)
9	AH157292	1	Seal	(R)
10	H163980	1	Bushing	(R)
11	H163979	1	Seal	(R)
12	AH157291	1	Seal	-
13	H171487	1	Back-Up Ring	(B)
14	R89632	1	Ring	(B)
15	19M8629	8	Screw	M20 X 70, (USE WITH AH175987)
15	-	8	Part 20	(USE WITH AH209531 OR AH225718 ) (ORDER AH222725)
16	19H2351	2	Cap Screw	1/2" X 1/2"
17	AT264394	1	Ring	(SUB FOR TH109378)
18	H158465	1	Nut	-
19	22M7009	1	Set Screw	M12 X 12
20	T13624	1	Ball	-
21	H208241	1	Scraper Ring	-
22	AH137211	1	Hydraulic Cylinder Kit	Bore Seal Kit Includes Parts Marked (B)
22	H142174	1	Sealing Washer	(B)
22	R59384	1	O-Ring	(B)
23	AH159192	1	Hydraulic Cylinder Kit	Rod Seal Kit Includes Parts Marked (R)
23	H165482	1	Seal	(R)
24	T101480	2	Washer	-
25	19M7489	2	Cap Screw	M16 X 45
26	T176064	2	Bushing	-
27	JD7759	3	Lubrication Fitting	-
28	T242246	1	Pin	NLA; ORDERAT353850
29	19M7789	3	Screw	M12 X 30, (USE WITH AT223925)
29	19M8295	3	Cap Screw	M16 X 55, (USE WITH AT353850)
29	24M7097	3	Washer	17 X 28 X 2.500 mm, (USE WITH AT353850)
30	T180932	1	Plate	NLA; ORDER T242245
30	T242245	1	Plate	(USE WITH AT353850)
31	AT353850	2	Pin	(SUB FOR AT223925)
32	T102138	4	Seal	-
33	38H1008	1	Elbow Fitting	-
33	T78612	1	O-Ring	-
33	U13639	1	O-Ring	-
