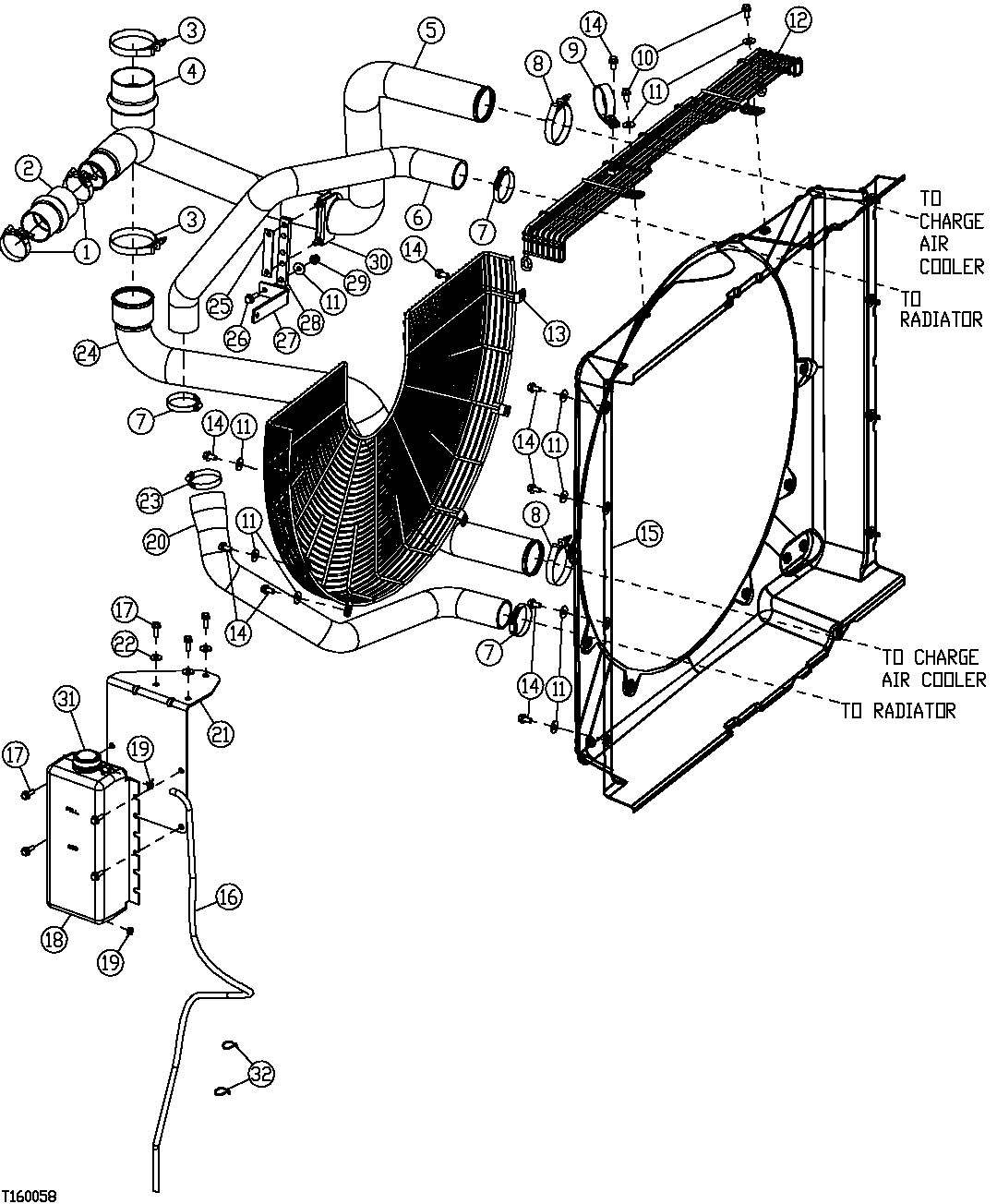

SHROUD, RADIATOR HOSES AND RECOVERY BOTTLE (581928 - )

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT37478	2	Hose Clamp	-
2	R164193	1	Hose	-
3	AT172135	2	Clamp	-
4	T179289	1	Compressed Air Hose	-
5	T179260	1	Structural Tube	-
6	T180949	1	Radiator Hose	-
7	AR21999	3	Hose Clamp	-
8	AT56659	2	Hose Clamp	-
9	T162575	1	Clamp	-
10	19M7784	2	Screw	M10 X 20
11	24M7296	20	Washer	10.500 X 30 X 2.500 mm
12	AT223644	1	Guard	-
13	AT223778	1	Guard	-
14	19M7785	15	Screw	M10 X 25
15	AT223971	1	Shroud	-
16	-	1	Part 16	(MAKE FROM T79478 BULK MATERIAL, CUT TO LENGTH)
17	19M7867	7	Screw	M8 X 25
18	AT223091	1	Reservoir	(RECOVERY)
19	PT9412	2	Hose Clamp	-
20	T180950	1	Radiator Hose	-
21	AT222815	1	Bracket	-
22	24M7298	3	Washer	8.400 X 25 X 2 mm
23	AR21841	1	Clamp	-
24	T179596	1	Structural Tube	-
25	T181182	1	Strap	-
26	19M7835	1	Screw	M10 X 35
27	T179642	1	Angle	-
28	T182578	1	Support	(SUB FOR T175034)
29	14M7400	1	Lock Nut	M10
30	AT116380	1	Clamp	-
31	AT106413	1	Cap	-
32	R44302	2	Tie Band	-

SHROUD, RADIATOR HOSES AND RECOVERY BOTTLE (581928 - )
