Открытый узел

Monitor Console (Cab)

Monitor Console (Cab)

Monitor Console (Cab)

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

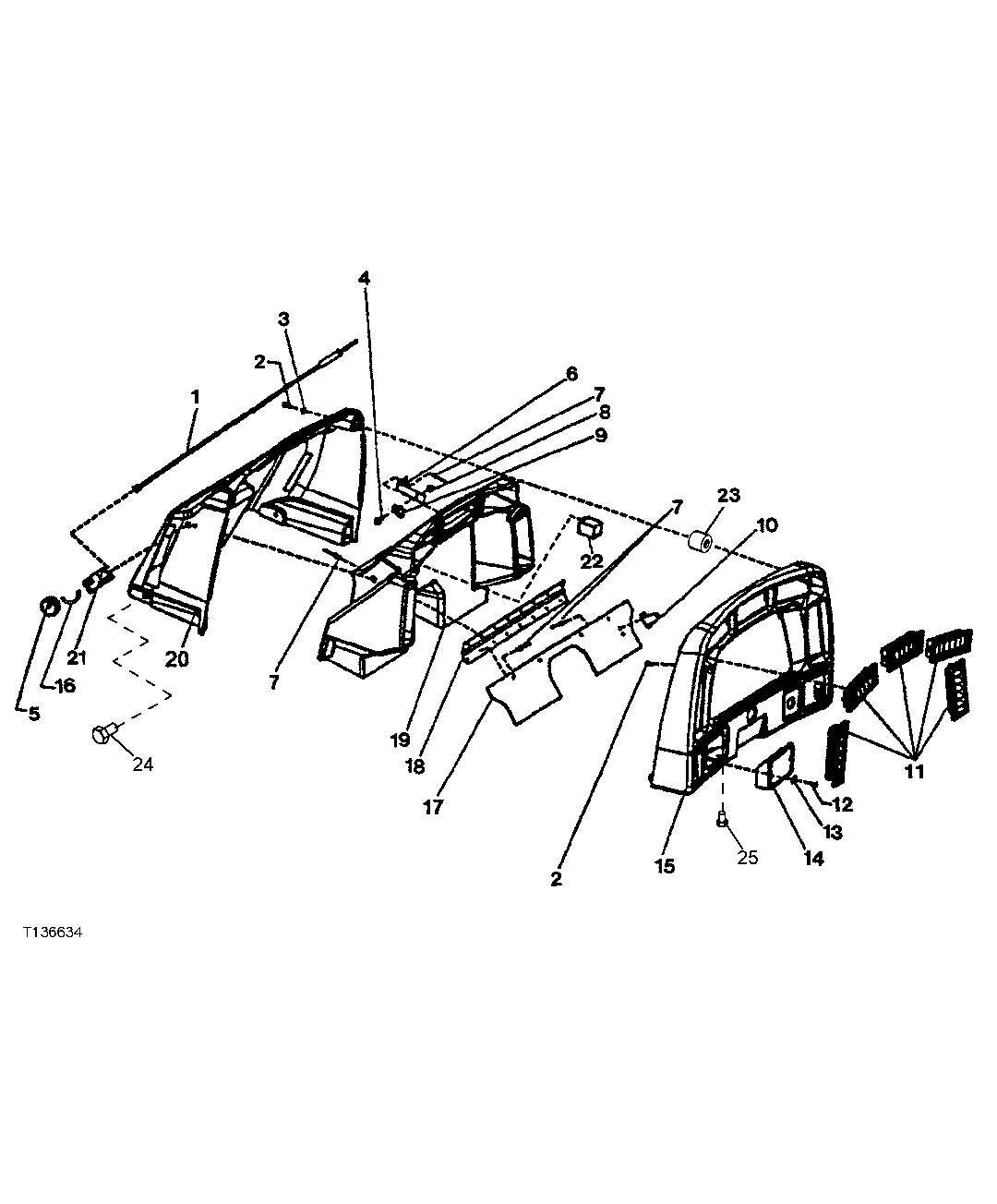

Monitor Console (Cab)

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT171023	1	Push Pull Cable	-
2	21M7265	4	Screw	M5 X 12
3	24M7054	4	Washer	6.400 X 12 X 1.600 mm
4	19M7775	1	Screw	M6 X 16
5	R111632	1	Knob	-
6	T170445	1	Angle	-
7	H89098	12	Rivet	-
8	14M7397	1	Lock Nut	M6
9	R31654	1	CLAMP	-
10	T170446	1	Bracket	-
11	AT211527	5	Louver	(SUB FOR AT202857)
12	21H1470	2	Screw	0.164" X 3/4"
13	R53528	2	Nut	-
14	AT59892	1	Ashtray	-
15	T168546	1	Cowl	-
16	T171688	1	Label	-
17	T172582	1	Door	-
18	T68131	1	Hinge	-
19	AT223073	1	Partition	(ALSO ORDER (2) 19M7775, (2) 14M7303, (4) 21M7265, (4) 24M7138 AND (4) 14M7375)( T171815 NLA)
20	T172460	1	Housing	-
21	AT209239	1	Control	-
22	T182971	1	Pad	FOAM
23	T182861	2	Isolator	-
24	19M7774	2	Screw	M6 X 12, (CAB AND CANOPY)
25	19M7775	4	Screw	M6 X 16, (CAB AND CANOPY)
26	14M7303	2	Flange Nut	M6, (NOT ILLUSTRATED)
27	21M7265	4	Screw	M5 X 12, (NOT ILLUSTRATED)
28	24M7138	4	Washer	5.300 X 15 X 1 mm, (NOT ILLUSTRATED)
29	14M7375	4	Flange Nut	M5, (NOT ILLUSTRATED)
