Открытый узел

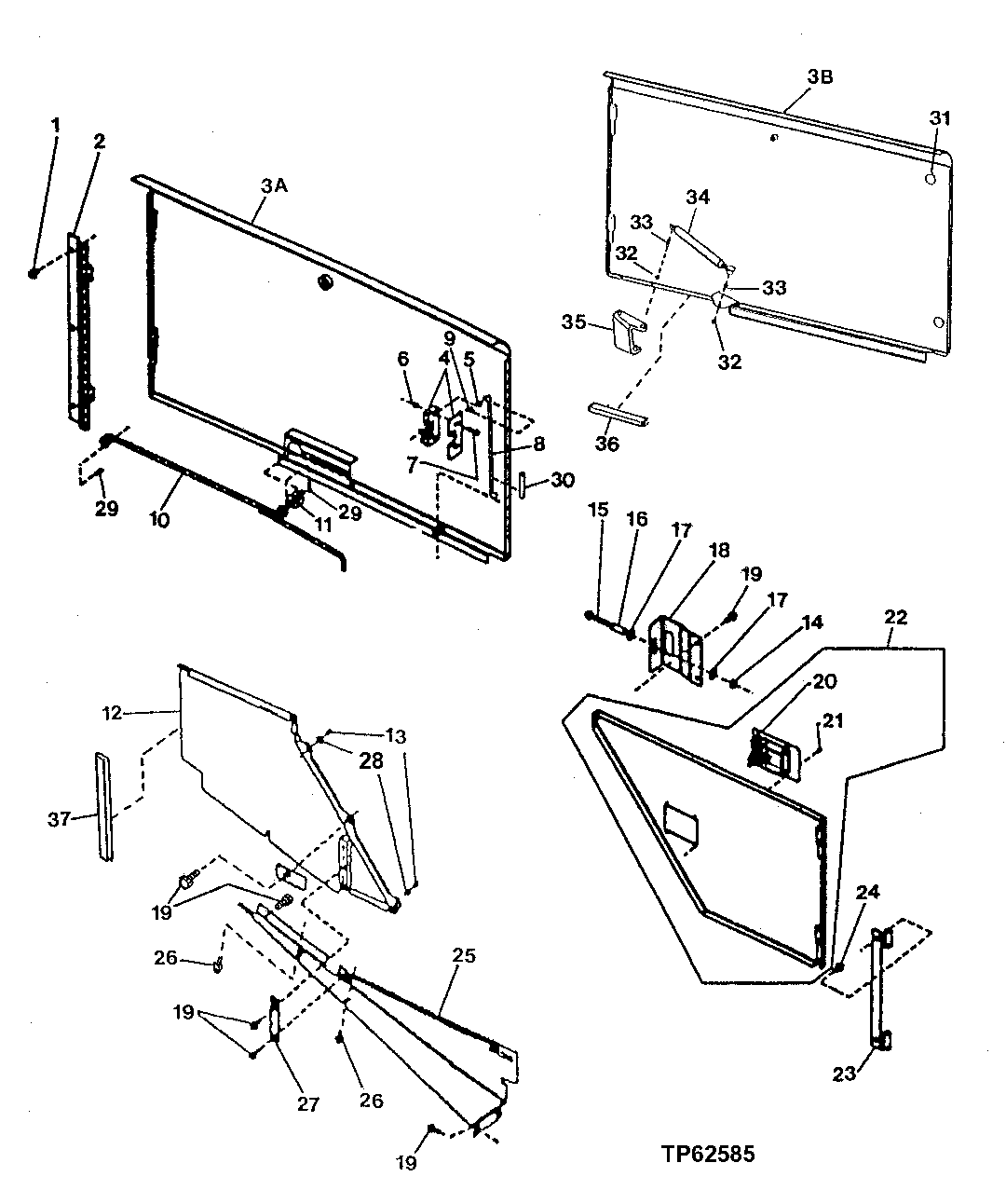

Engine Side Shields ( - 581927)

Engine Side Shields ( - 581927)

Engine Side Shields ( - 581927)

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

Engine Side Shields ( - 581927)

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19M7783	6	Screw	M10 X 16
2	AT208159	2	Hinge	-
4	AT106473	1	Latch	(L.H.) (NOT ILLUSTRATED)
4	AT106472	1	Latch	(R.H.)
5	24M7238	2	Washer	8.700 X 17 X 2 mm
6	14M7397	8	Lock Nut	M6
7	19M7833	8	Screw	M6 X 35
8	AT203184	2	Rod	-
9	R46528	2	Spring Locking Pin	-
10	AT202998	1	Rod	(R.H.)), NLA
10	AT202985	1	Rod	(L.H.) (NOT ILLUSTRATED), NLA
11	T170057	2	Washer	NLA
12	AT203046	1	Cover	(RIGHT SIDE)
12	AT203045	1	Cover	(LEFT SIDE)(NOT ILLUSTRATED), NLA
13	AT219974	4	Bumper	(SUB FOR T101955)
14	14M7296	2	Flange Nut	M10
15	19M7808	2	Screw	M10 X 65
16	T101975	2	Bushing	-
17	24M7296	4	Washer	10.500 X 30 X 2.500 mm
18	T156556	2	Plate	NLA
19	19M7785	16	Screw	M10 X 25
20	AT221696	2	Latch	(SUB FOR AT280208)
21	H85233	8	Rivet	-
22	AT203044	1	Door	(R.H.)
22	AT211138	1	Door	(L.H.) (NOT ILLUSTRATED)
23	AT208440	2	Hinge	-
24	19M7784	4	Screw	M10 X 20
25	AT203053	1	Bracket	(R.H.), NLA
25	AT203052	1	Bracket	(L.H.) (NOT ILLUSTRATED), NLA
26	19M7788	4	Screw	M12 X 25
27	T156579	2	Strap	-
28	14M7152	4	Nut	M10
29	J16931	4	Pin	-
30	T70154	4	Grommet	(SUB FOR T171894)
31	T149895	4	Label	-
32	14M7298	4	Flange Nut	M8
33	T177909	4	Ball Stud	-
34	AT226229	2	Cylinder	(SUB FOR AT146294)
34	T182758	2	Clip	-
35	T177989	1	Bracket	NLA
35	T177950	1	Bracket	NLA
36	-	2	Part 46	(MAKE FROM AT305130 BULK MATERIAL, CUT TO LENGTH), (SUB FOR T167650 OR T179365)
37	-	2	Part 47	(MAKE FROM T59937 BULK MATERIAL, CUT TO LENGTH)
3A	-	1	Part 3	(R.H.) ( AT202981 NO LONGER AVAILABLE) (SUB AT221971) (ALSO ORDER AT226229, (2) T177909, T177989, (2) 14M7298 AND (2) T182758)
3A	-	1	Part 5	(L.H.) (NOT ILLUSTRATED) ( AT202931 NO LONGER AVAILABLE) (SUB AT221969) (ALSO ORDER AT226229, (2) T177909, (2) 14M7298, T177950 AND (2) T182758
3B	AT221970	1	Shield	-
3B	AT221769	1	Shield	(L.H.) (NOT ILLUSTRATED)
