Открытый узел

Cab Door (572542 - 581888)

Cab Door (572542 - 581888)

Cab Door (572542 - 581888)

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

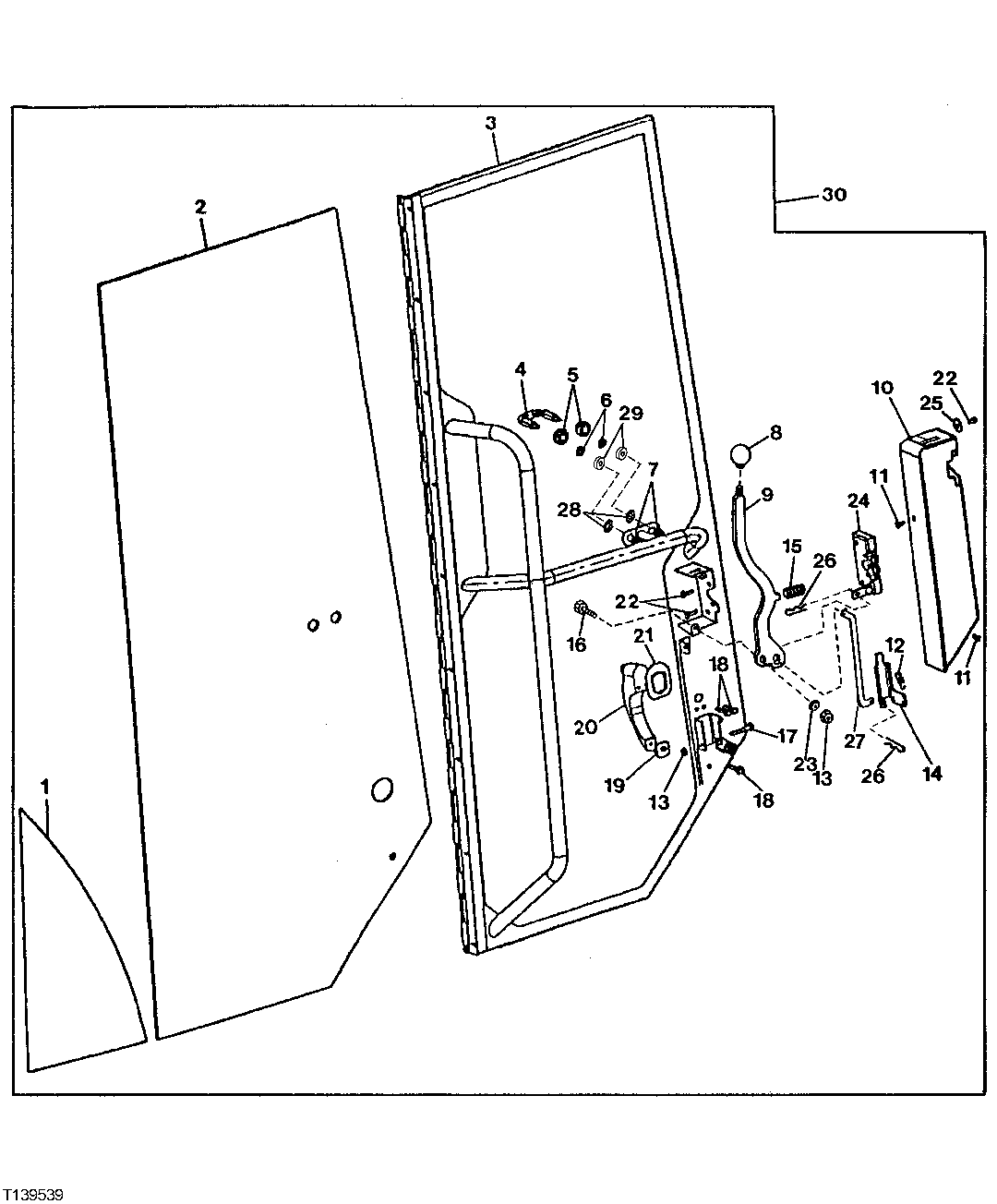

Cab Door (572542 - 581888)

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	T167610	1	Label	(NO LONGER REQUIRED)
2	T167508	1	Windowpane	-
3	AT222151	1	Door	-
4	T167546	1	Striker	-
5	T167514	2	Grommet	-
6	24M7362	2	Washer	8.400 X 16 X 1.600 mm
7	14M7424	2	Flange Nut	M8
8	T182969	1	Knob	-
9	AT303493	1	Control Lever	(SUB FOR T182966)
10	T182972	1	Cover	-
11	T167593	9	Screw	(DOOR HINGE TO CAB)
11	T167593	2	Screw	( T182972 LATCH COVER TO DOOR)
12	T167530	1	Spring	-
13	14M7303	3	Flange Nut	M6
14	T167618	1	Arm	-
15	H95874	1	Spring	-
16	-	1	Part 17	(SUB 19M7077 AND T213560 ) (SUB FOR H131424)
17	19M7834	1	Screw	M6 X 45
18	19M7863	3	Screw	M6 X 25
19	H126082	1	Bezel	-
20	AH121227	1	Handle	-
21	H126081	1	Bezel	-
22	T182963	4	Screw	-
23	24M7298	1	Washer	8.400 X 25 X 2 mm
24	AT83105	1	Latch	-
25	24M7251	1	Washer	6.400 X 18 X 1.600 mm
26	H132922	2	Cotter Pin	-
27	T182967	1	Rod	-
28	-	2	Part 29	(T181047 NO LONGER AVAILABLE)
29	T182899	2	Washer	-
30	AT222152	1	Door	LEFT HAND
