Открытый узел

Bucket Cylinder (575056 - )

Bucket Cylinder (575056 - )

Bucket Cylinder (575056 - )

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

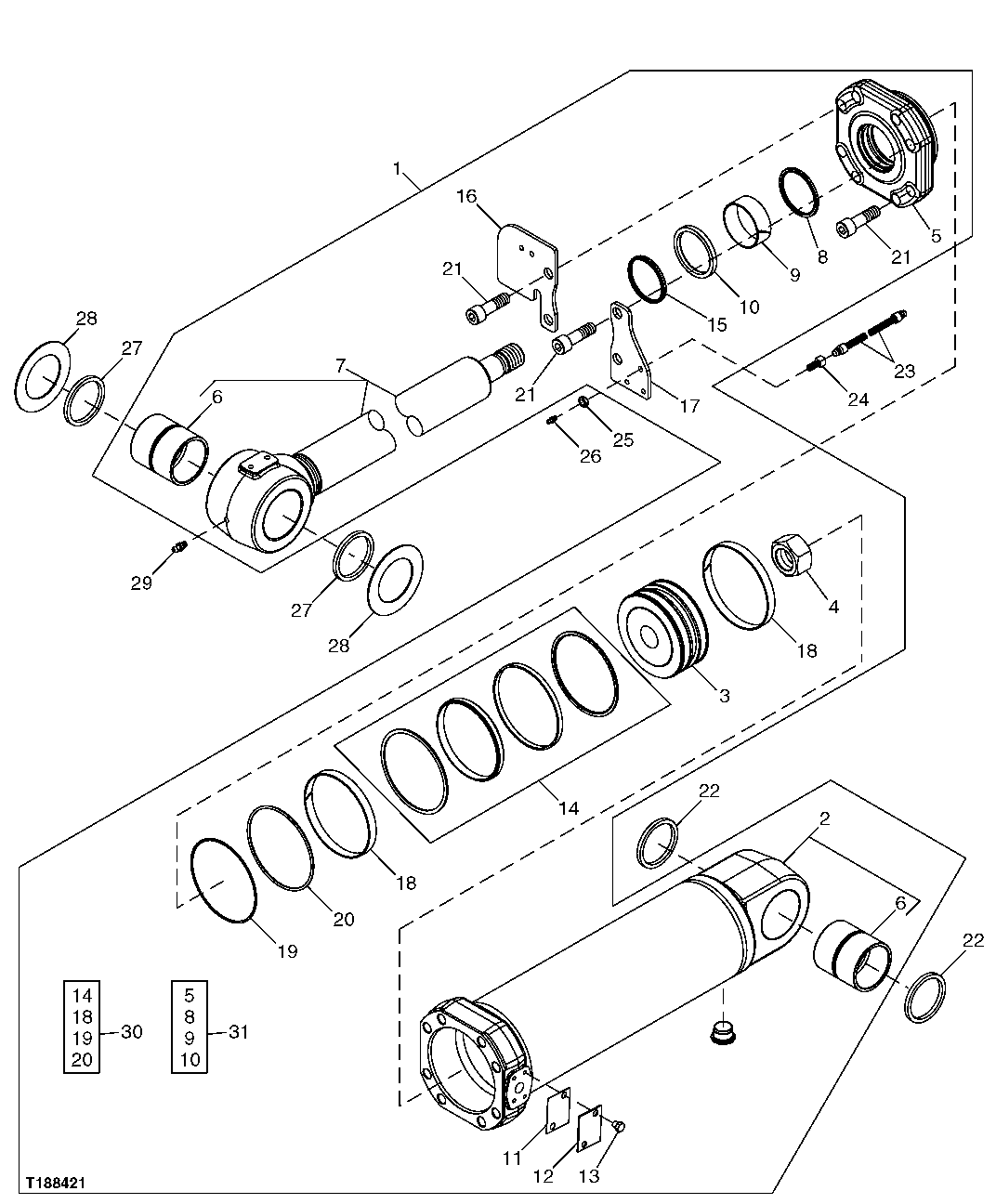

Bucket Cylinder (575056 - )

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	-	1	Part 1	(SUB AH209533, AT305273, AT307986 AND (3) 19M7784)( AH167217 OR AH175986 NLA)
2	AH146608	1	Hydraulic Cylinder Barrel	-
3	H156603	1	Piston	-
4	H148380	1	Nut	-
5	H152274	1	Hydr. Cylinder Rod Guide	-
6	H152272	2	Bushing	-
7	AH176198	1	Rod	(SUB FOR AH149240)
8	AH149257	1	Seal	(B)
9	H156612	1	Wear Ring	(B)
10	H156613	1	Seal	(B)
11	-	1	Part 11	-
12	-	1	Part 12	-
13	19H2351	2	Cap Screw	1/2" X 1/2"
14	AH146460	1	Seal	(A)
15	AH151508	1	Seal	(B)
16	H172920	1	Plate	-
17	H172921	1	Bracket	-
18	H152121	2	Scraper Ring	(A)
19	H171488	1	Back-Up Ring	(A)
20	H152605	1	O-Ring	(A)
21	19M8630	8	Screw	M24 X 80
22	T102139	2	Seal	-
23	AT103107	1	Grease Hose	-
24	R36311	1	Fitting	-
25	E12379	1	Nut	-
26	JD7788	1	Lubrication Fitting	-
27	T102139	2	Seal	-
28	T54188	1	Thrust Washer	-
29	JD7759	1	Lubrication Fitting	-
30	AH151320	1	Hydraulic Cylinder Kit	(INCLUDES PARTS MARKED (A)), Bore Seal Kit
31	AH151321	1	Hydraulic Cylinder Kit	(INCLUDES PARTS MARKED (B)), Rod Seal Kit
31	H165484	1	Seal	(B) INSTALLATION RING
