Открытый узел

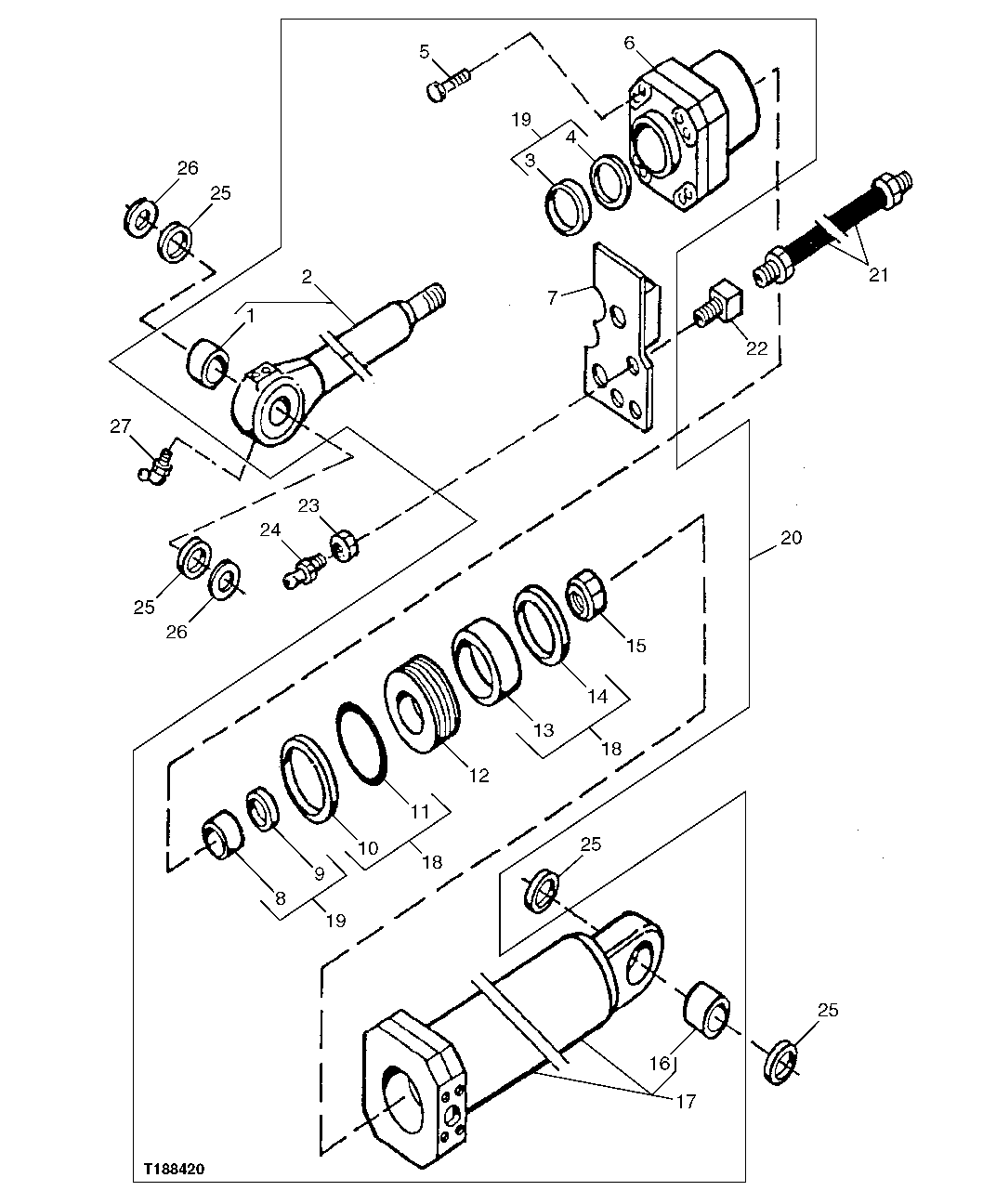

Bucket Cylinder ( - 575055)

Bucket Cylinder ( - 575055)

Bucket Cylinder ( - 575055)

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

Bucket Cylinder ( - 575055)

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	H152272	1	Bushing	-
2	AH176198	1	Rod	(SUB FOR AH149240)
3	AH151508	1	Seal	-
4	H156613	1	Seal	-
5	19M8630	8	Screw	M24 X 80
6	H152274	1	Hydr. Cylinder Rod Guide	(SUB FOR H156604)
7	AH234894	1	Bracket	(SUB FOR AH149237)
8	H156612	1	Wear Ring	(B)
9	AH149257	1	Seal	(B)
10	H171488	1	Back-Up Ring	(A)
11	H152605	1	O-Ring	(A)
12	H156603	1	Piston	-
13	H152121	2	Scraper Ring	(A)
14	AH146460	1	Seal	(A)
15	H148380	1	Nut	-
16	H152272	1	Bushing	-
17	AH146608	1	Hydraulic Cylinder Barrel	(INCLUDES H152272)
17	19H2351	2	Cap Screw	1/2" X 1/2"
18	AH151320	1	Hydraulic Cylinder Kit	CYLINDER BORE REPAIR (INCLUDES PARTS MARKED (A))
19	AH151321	1	Hydraulic Cylinder Kit	CYLINDER ROD REPAIR (INCLUDES PARTS MARKED (B))
19	H165484	1	Seal	INSTALLATION RING
20	-	1	Part 22	(SUB AH167217, (2) T224795 AND (4) T224659)( AH149238 NLA)
21	AT103107	1	Grease Hose	-
22	R36311	1	Fitting	-
23	E12379	1	Nut	-
24	JD7788	1	Lubrication Fitting	-
25	T102139	4	Seal	-
26	T54188	1	Thrust Washer	(USED AS SHIM)
27	JD7759	1	Lubrication Fitting	(SUB FOR JD7847, THIS APPLICATION)
