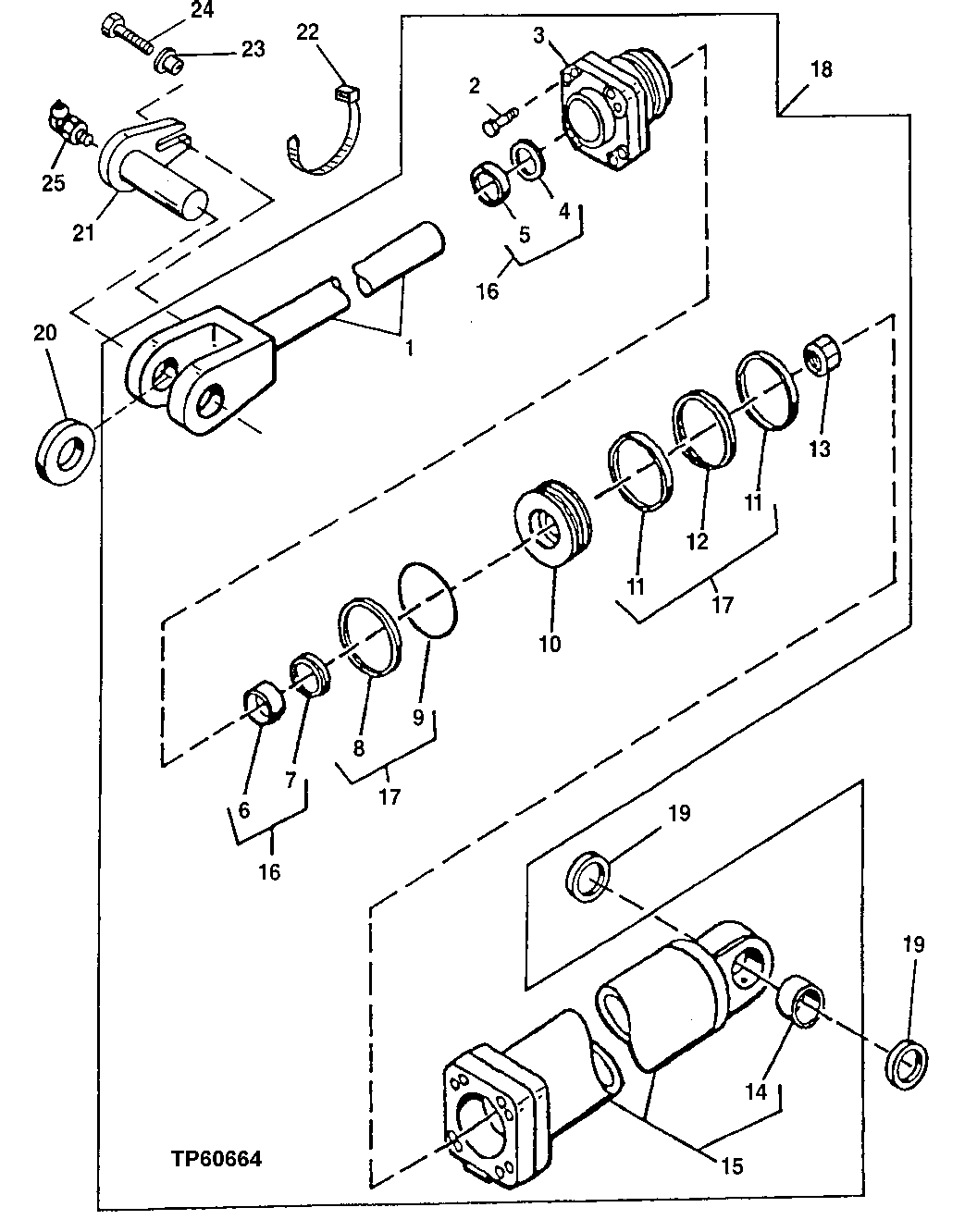

BOOM CYLINDER (SER.NO. -582317) ( - 582317)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AH153814	1	Hydraulic Cylinder Rod	-
2	19M8629	8	Screw	M20 X 70
3	-	1	Part 3	( H159060 NLA) (FURNISH AH159192 AND H180232)
4	-	1	Part 4	(A)
5	-	1	Part 5	(A)
6	-	1	Part 6	(A)
7	AH144608	1	Seal	(A)
8	R89634	1	Back-Up Ring	(C) (B)
9	R89632	1	Ring	(C) (B)
10	H152281	1	Piston	-
11	R85229	2	Wear Ring	(C) (B)
12	RE25147	1	Seal	(C) (B)
13	H148380	1	Nut	-
14	R85556	1	Bushing	-
15	AH146609	1	Hydraulic Cylinder Barrel	-
16	AH151382	1	Hydraulic Cylinder Kit	CYLINDER ROD (INCLUDES PARTS MARKED (A))
17	AH137211	1	Hydraulic Cylinder Kit	CYLINDER BORE (INCLUDES PARTS MARKED (B))
18	-	2	Part 18	(SUB AH175186)( AH153813 NLA)
19	T102138	2	Seal	-
20	T101480	1	Washer	-
21	AT202939	1	Pin Fastener	-
22	R44302	1	Tie Band	-
23	T176064	1	Bushing	-
24	19M7489	1	Cap Screw	M16 X 45
25	JD7763	1	Lubrication Fitting	-

BOOM CYLINDER (SER.NO. -582317) ( - 582317)

Нет текстового описания
