Открытый узел

WHEEL ASSEMBLY [01B02]

WHEEL ASSEMBLY [01B02]

WHEEL ASSEMBLY [01B02]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

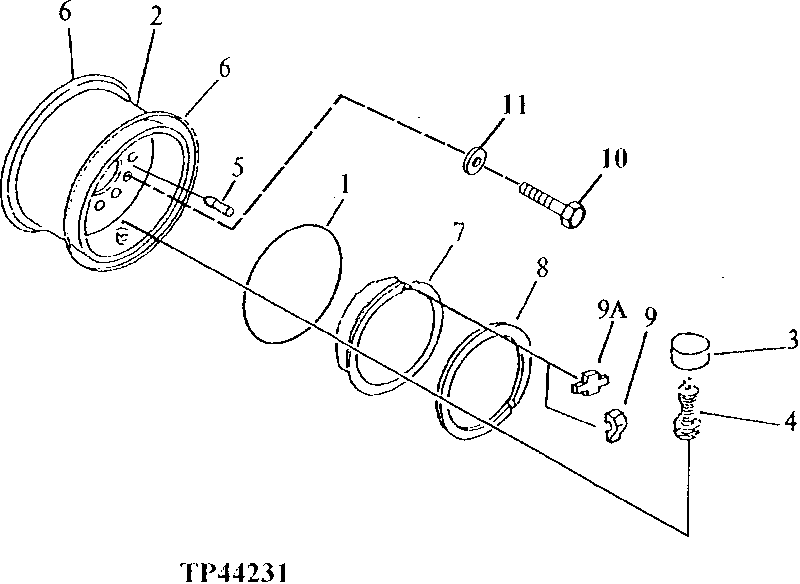

WHEEL ASSEMBLY [01B02]

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	R29480	1	O-Ring	-
2	AT159703	1	RIM	(23.5 X 25)
2	AT159693	1	RIM	(26.5 X 25)
3	15H8	1	FITTING	2"
4	AT36212	1	Tire Valve Stem	-
4	15H709	1	Fitting	50.800 MM (2") (CAP NOT ILLUSTRATED)
5	AT138207	3	PIN FASTENER	(WHEEL MOUNTING TO AXLE FLANGE)
6	T34960	2	Wheel Ring	(SUB FOR AT159694) (26.5 X 25)
6	R27477	2	RING	(SUB FOR AT159704) (23.5 X 25)
7	R29478	1	WHEEL RING	(SUB FOR AT159705) (23.5 X 25)
7	T55259	1	Wheel Ring	(SUB FOR AT159695) (26.5 X 25)
8	R29479	1	Wheel Ring	(23.5 X 25) (INCLUDES DRIVER)
8	T55258	1	Wheel Ring	(SUB FOR AT159696) (26.5 X 25)
9	-	1	Part 14	(SUB R29479) (23.5 X 25)
10	19M8346	14	Cap Screw	M24 X 70
11	24M7243	14	Washer	25.400 X 50 X 6 MM
9A	T55260	1	DRIVER	(SUB FOR AT159697) (26.5 X 25)
