Открытый узел

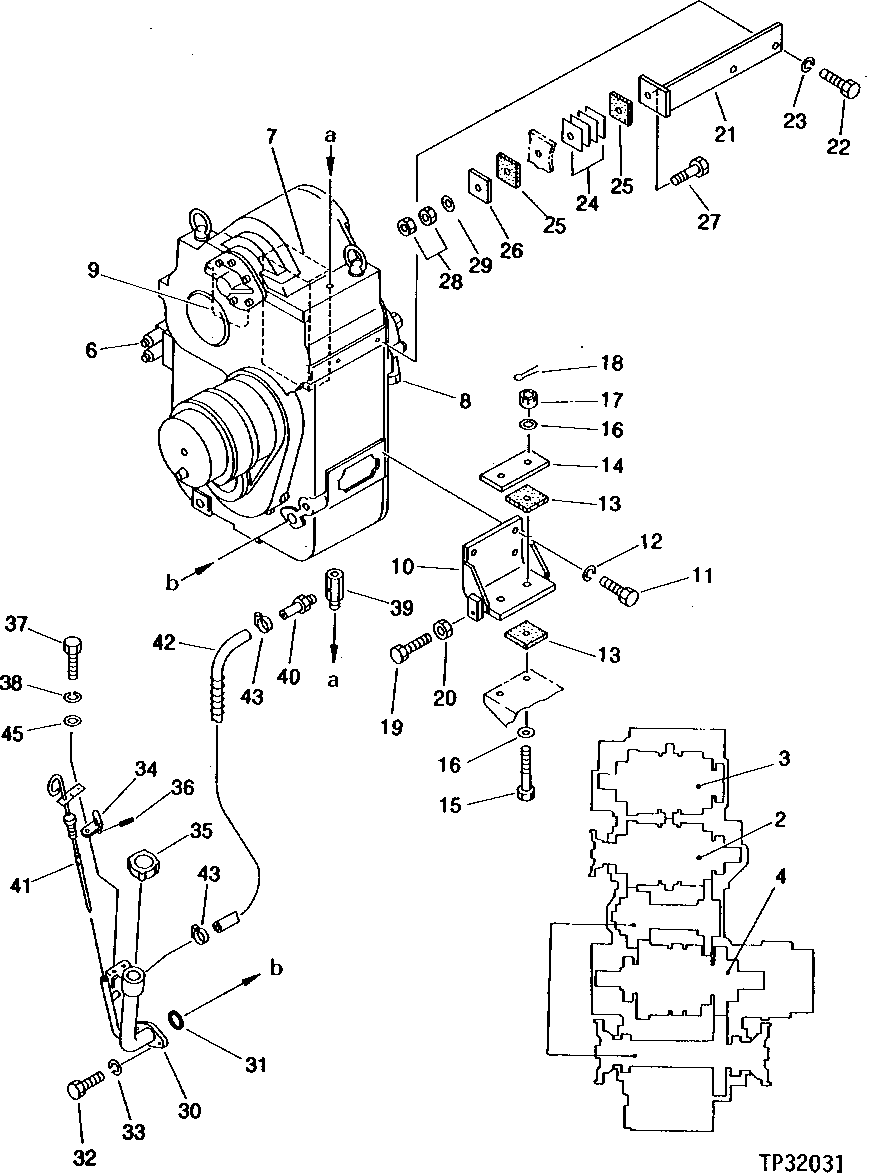

TRANSMISSION OIL FILLER AND DIPSTICK [01C13]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
2	AT164527	1	CLUTCH	(CONVENIENCE ASSEMBLY)
2	AT137020	1	CLUTCH	(CONVENIENCE ASSEMBLY) 1-3, 2-4 REVERSE CLUTCH PACKS
2	AT171815	1	CLUTCH	(CONVENIENCE ASSEMBLY)
3	AT137035	1	CLUTCH	(CONVENIENCE ASSEMBLY) 1-3, 2-4 FORWARD CLUTCH PACKS
3	AT164528	1	CLUTCH	(CONVENIENCE ASSEMBLY)
3	AT171816	1	CLUTCH	(CONVENIENCE ASSEMBLY)
4	AT137037	1	CLUTCH	(CONVENIENCE ASSEMBLY) HIGH AND LOW RANGE CLUTCH PACKS
4	AT164529	1	CLUTCH	(CONVENIENCE ASSEMBLY)
6	-	1	Part 9	( AT137074 NOT AVAILABLE,SUB COMPONENTS)
7	AT137087	1	VALVE	-
8	AT137113	1	VALVE	-
9	AT137114	1	ACCUMULATOR	-
10	AT136964	2	BRACKET	-
11	AT133950	8	BOLT	-
12	24M7396	8	Washer	21 X 34 X 3 MM, (SUB FOR 12M7103)
13	AT136603	8	ISOLATOR	-
14	AT136645	2	STRAP	-
15	AT136626	4	BOLT	-
16	24M7051	12	Washer	21 X 37 X 3 MM
17	AT137931	4	NUT	-
18	11M7087	4	Cotter Pin	4 X 40 MM
19	AT136456	4	BOLT	-
20	14M7289	4	Nut	M16
21	AT136965	1	BRACKET	-
22	AT133950	2	BOLT	-
23	24M7396	2	Washer	21 X 34 X 3 MM, (SUB FOR 12M7103)
24	-	1	Part 27	(K) ( AT138150 NLA)
25	-	2	Part 28	(K) ( AT138150 NLA)
26	-	1	Part 29	(K) ( AT138150 NLA)
27	AT138082	1	BOLT	-
28	14M7144	2	Nut	M20
29	24M7051	1	Washer	21 X 37 X 3 MM
30	AT138187	1	OIL TUBE	-
31	TH108863	1	O-RING	-
32	19M7744	2	Cap Screw	M12 X 35
33	12M7067	2	Lock Washer	12 MM, (SUB FOR 12M6268)
34	AT136967	1	BAR	-
35	AT136968	1	CAP	-
36	34M7030	1	Spring Pin	5 X 20 MM
37	19M7407	1	Cap Screw	M8 X 25
38	12M7065	1	Lock Washer	8 MM
39	AT136969	1	PIPE BUSHING	-
40	N85632	1	Hose Fitting	(SUB FOR AT136970)
41	AT165741	1	DIPSTICK	(SUB FOR AT138110)
42	M87571	1	Hose	(SUB FOR AT138094)
43	AA34965	2	Hose Clamp	(SUB FOR AR21837, THIS APPLICATION)
45	24M7055	1	Washer	8.400 X 16 X 1.600 MM, (SUB FOR L29966)

TRANSMISSION OIL FILLER AND DIPSTICK [01C13]

Нет текстового описания
