Открытый узел

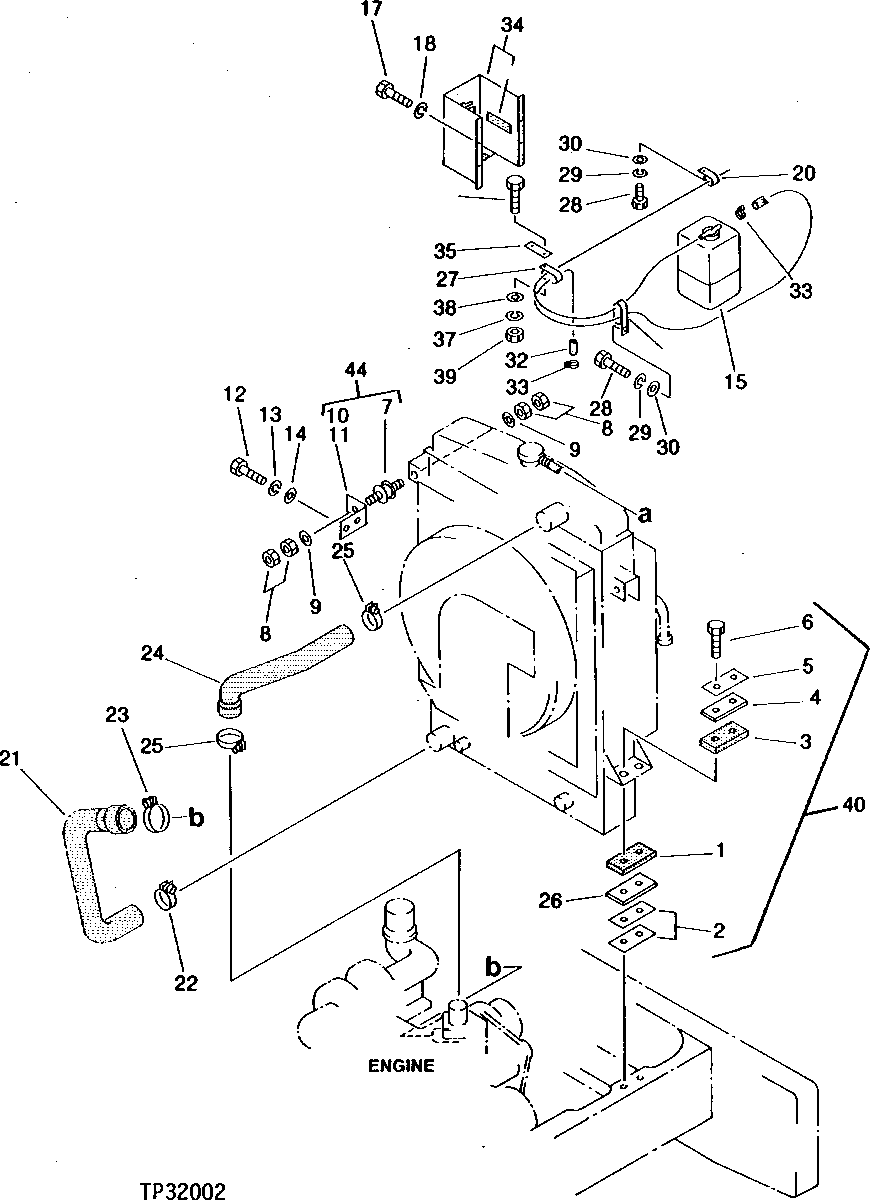

RADIATOR SUPPORT AND HOSES [01J23]

RADIATOR SUPPORT AND HOSES [01J23]

RADIATOR SUPPORT AND HOSES [01J23]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

RADIATOR SUPPORT AND HOSES [01J23]

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	-	1	Part 1	(ORDER KIT)
2	-	3	Part 2	(ORDER KIT)
3	-	1	Part 3	(ORDER KIT)
4	-	1	Part 4	(ORDER KIT)
5	-	1	Part 5	(ORDER KIT)
6	-	2	Part 6	(ORDER KIT)
7	-	2	Part 7	(ORDER KIT)
8	14M7275	8	Nut	M12, (SUB FOR AT133914)
9	24M7047	4	Washer	13 X 24 X 2.500 MM
10	-	2	Part 10	R.H. (ORDER KIT)
11	-	2	Part 11	L.H. (ORDER KIT)
12	19M7268	4	Cap Screw	M12 X 25
13	12M7067	4	Lock Washer	12 MM, (SUB FOR 12M6268)
14	T115340	4	Washer	-
15	AT136735	1	TANK	-
17	19M7166	4	Cap Screw	M10 X 20
18	12M6791	4	Lock Washer	10.200 MM
20	H75541	3	Clamp	(SUB FOR BP13858)
21	AT136737	1	RADIATOR HOSE	-
22	AR62936	1	Clamp	(SUB FOR AR21841, THIS APPLICATION)
23	AR21842	1	Clamp	-
24	AT136738	1	RADIATOR HOSE	-
25	AR62936	2	Clamp	(SUB FOR AR21841, THIS APPLICATION)
26	AT136741	2	STRAP	-
27	M45242	3	Clamp	-
28	19M7166	6	Cap Screw	M10 X 20
29	12M6791	6	Lock Washer	10.200 MM
30	24M7028	6	Washer	10.500 X 20 X 2 MM
32	-	1	Part 29	(MAKE FROM T79477 BULK MATERIAL, CUT TO LENGTH)
33	M68342	2	Hose Clamp	(SUB FOR AT136743)
34	AT136744	1	SUPPORT	-
35	AT136551	1	STRAP	-
36	19M7167	1	Cap Screw	M10 X 25
37	12M6791	1	Lock Washer	10.200 MM
38	24M7028	1	Washer	10.500 X 20 X 2 MM
39	14M7274	1	Nut	M10
40	-	2	Part 37	LOWER ( AT138148 NLA) (ORDER (2) 19M7369, 3052664, 3052665, 3052672, 3052688, (3) 3053926)
44	-	1	Part 38	UPPER ( AT138149 NLA) (ORDER (2) 2030822, 3053016 AND 3053017)
