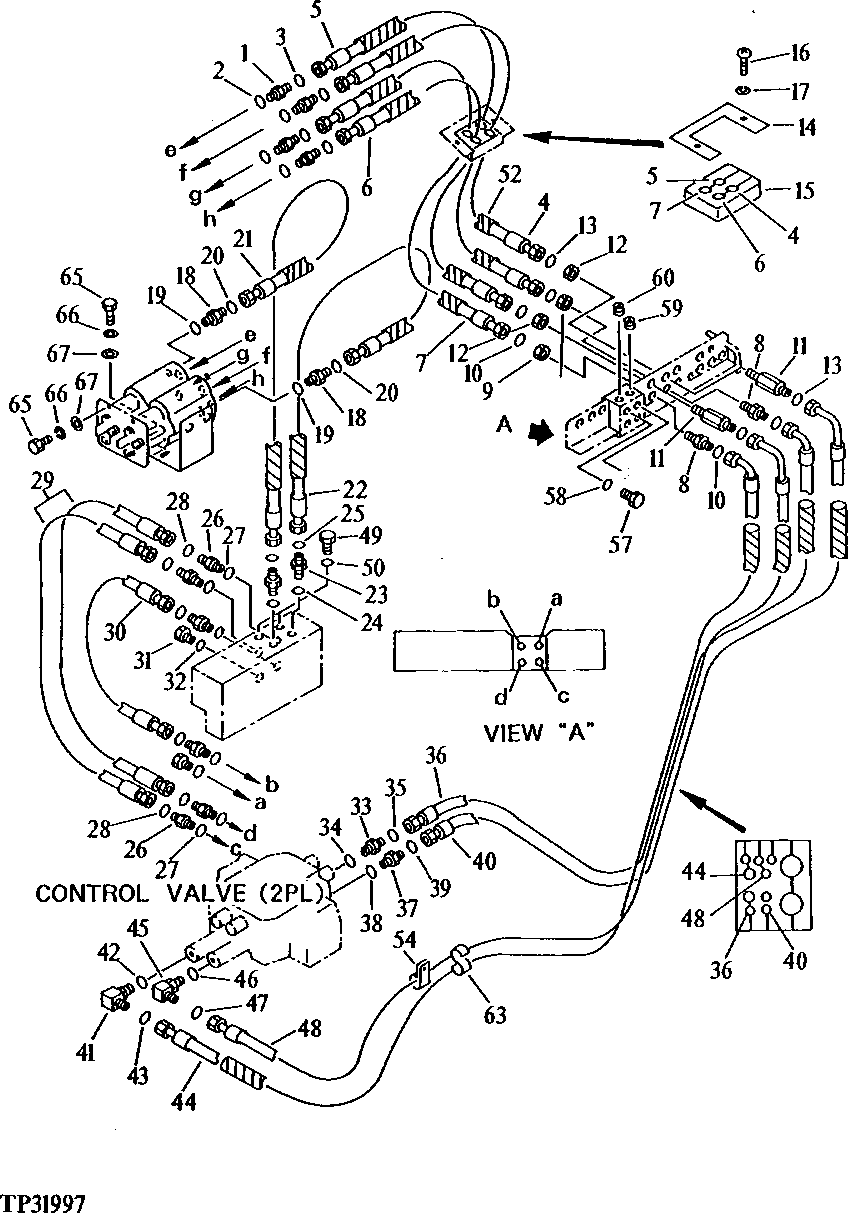

PILOT HOSES (PILOT CONTROL TO FRONT FRAME) [03C17]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT136390	4	ADAPTER FITTING	-
2	M800650	4	Packing	-
3	T77613	4	O-Ring	-
4	AT137697	1	HYDRAULIC HOSE - FABRICATE	11/16" X 738 MM (29") X 11/16"
5	AT137726	1	HYDRAULIC HOSE - FABRICATE	11/16" X 736 MM (29") X 11/16"
6	AT137698	1	HYDRAULIC HOSE - FABRICATE	11/16" X 704 MM (27-3/4") X 11/16"
7	AT137727	1	HYDRAULIC HOSE - FABRICATE	11/16" X 671 MM (26-1/2") X 11/16"
8	AT136395	2	ADAPTER FITTING	-
9	T81029	2	Nut	-
10	T77613	4	O-Ring	-
11	AT138134	2	ADAPTER FITTING	-
12	T81029	2	Nut	-
13	T77613	4	O-Ring	-
14	AT137736	1	PLATE	-
15	AT136399	1	SEAL	(SUB FOR AT137737)
16	21M7247	2	Screw	M6 X 35
17	12M7006	2	Lock Washer	6 MM
18	AT136390	2	ADAPTER FITTING	-
19	M800650	2	Packing	-
20	T77613	2	O-Ring	-
21	AT112298	1	Hydraulic Hose	-
22	AT137730	1	HYDRAULIC HOSE - FABRICATE	11/16" X 486 MM (19-1/4") X 11/16"
23	AT136392	2	ADAPTER FITTING	-
24	CH11570	2	O-Ring	-
25	T77613	2	O-Ring	-
26	AT136392	6	ADAPTER FITTING	-
27	CH11570	6	O-Ring	-
28	T77613	6	O-Ring	-
29	AT137729	2	HYDRAULIC HOSE - FABRICATE	11/16" X 586 MM (23") X 11/16"
30	AT137730	1	HYDRAULIC HOSE - FABRICATE	11/16" X 486 MM (19-1/4") X 11/16"
31	TH110243	2	DRAIN PLUG	(SUB FOR TH109203)
32	CH11570	2	O-Ring	-
33	AT136392	1	ADAPTER FITTING	-
34	CH11570	1	O-Ring	-
35	T77613	1	O-Ring	-
36	AT137731	1	HYDRAULIC HOSE - FABRICATE	11/16" X 2 000 MM (78-3/4") X 11/16"
37	AT136392	1	ADAPTER FITTING	-
38	CH11570	1	O-Ring	-
39	T77613	1	O-Ring	-
40	AT135403	1	HYDRAULIC HOSE - FABRICATE	11/16" X 2 100 MM (82-3/4") X 11/16"
41	AT137356	1	Elbow Fitting	-
42	CH11570	1	O-Ring	-
43	T77613	1	O-Ring	-
44	AT137732	1	HYDRAULIC HOSE - FABRICATE	11/16" X 3 000 MM (118") X 11/16"
45	AT137356	1	Elbow Fitting	-
46	CH11570	1	O-Ring	-
47	T77613	1	O-Ring	-
48	AT137733	1	HYDRAULIC HOSE - FABRICATE	11/16" X 2 800 MM (110-1/4") X 11/16"
49	TH110243	2	DRAIN PLUG	(SUB FOR TH109203)
50	CH11570	2	O-Ring	-
54	T74416	1	Clamp	-
57	AT136524	1	PLUG	-
58	U46489	1	O-Ring	-
59	AT136588	1	PLUG	-
60	AT136590	1	PLUG	-
65	19M7162	6	Cap Screw	M8 X 16
66	12M7065	6	Lock Washer	8 MM
67	24M7055	6	Washer	8.400 X 16 X 1.600 MM, (SUB FOR L29966)

PILOT HOSES (PILOT CONTROL TO FRONT FRAME) [03C17]
