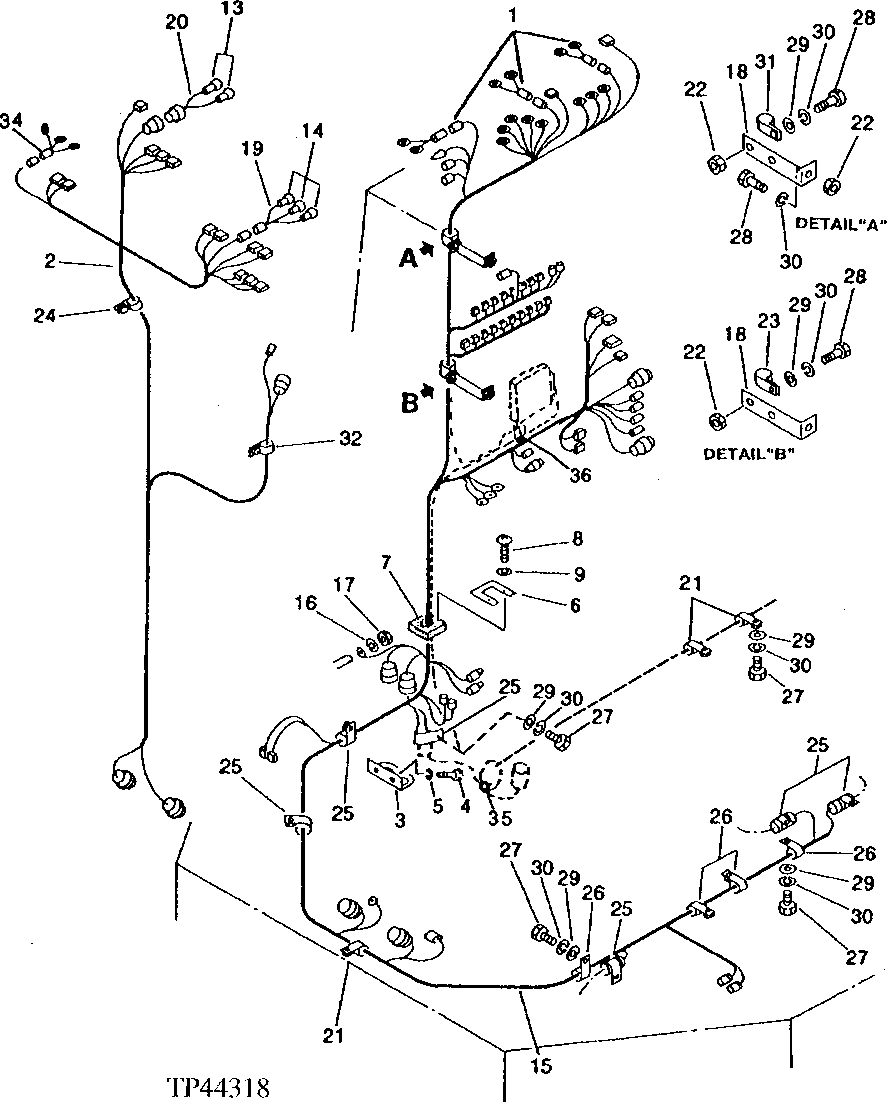

LOAD CENTER WIRING HARNESS (SERIAL NO. 000351- ) [02F18]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT136788	3	WIRING HARNESS	-
2	AT161276	1	WIRING HARNESS	-
3	AT136791	1	BRACKET	-
4	19M8324	2	Cap Screw	M10 X 16
5	12M6791	2	Lock Washer	10.200 MM
6	AT136789	1	PLATE	-
7	AT136792	1	ISOLATOR	-
8	21M7247	2	Screw	M6 X 35
9	12M7006	2	Lock Washer	6 MM
13	57M7169	2	BULB	-
14	AT41509	3	BULB	-
15	AT161277	1	WIRING HARNESS	MAIN HARNESS
15	AT176863	1	WIRING HARNESS	MAIN HARNESS
15	AT167899	1	WIRING HARNESS	(SUB FOR AT166492) MAIN HARNESS
16	12M7065	1	Lock Washer	8 MM
17	14M7273	1	Nut	M8
18	AT136794	2	ANGLE	-
19	AT136795	1	WIRING HARNESS	-
20	AT136796	1	WIRING HARNESS	-
21	T14787	1	Clamp	(SUB FOR T116115)
21	T14787	2	Clamp	-
22	14M7274	3	Nut	M10
23	XCL-29	1	Hose Clamp	(SUB FOR E40379, AT131725, TH110522 OR 4193848)
24	T116118	1	Clamp	-
25	T74416	6	Clamp	-
26	T116119	4	Clamp	-
27	19M8324	10	Cap Screw	M10 X 16
27	19M8324	1	Cap Screw	M10 X 16
28	19M7166	3	Cap Screw	M10 X 20
29	24M7028	12	Washer	10.500 X 20 X 2 MM
29	24M7028	1	Washer	10.500 X 20 X 2 MM
30	12M6791	13	Lock Washer	10.200 MM
30	12M6791	1	Lock Washer	10.200 MM
31	T115715	1	Clamp	-
32	T14787	1	Clamp	-
34	AT161278	1	WIRING HARNESS	-
35	R44302	2	Tie Band	-
36	H77698	1	Tie Band	-

LOAD CENTER WIRING HARNESS (SERIAL NO. 000351- ) [02F18]
