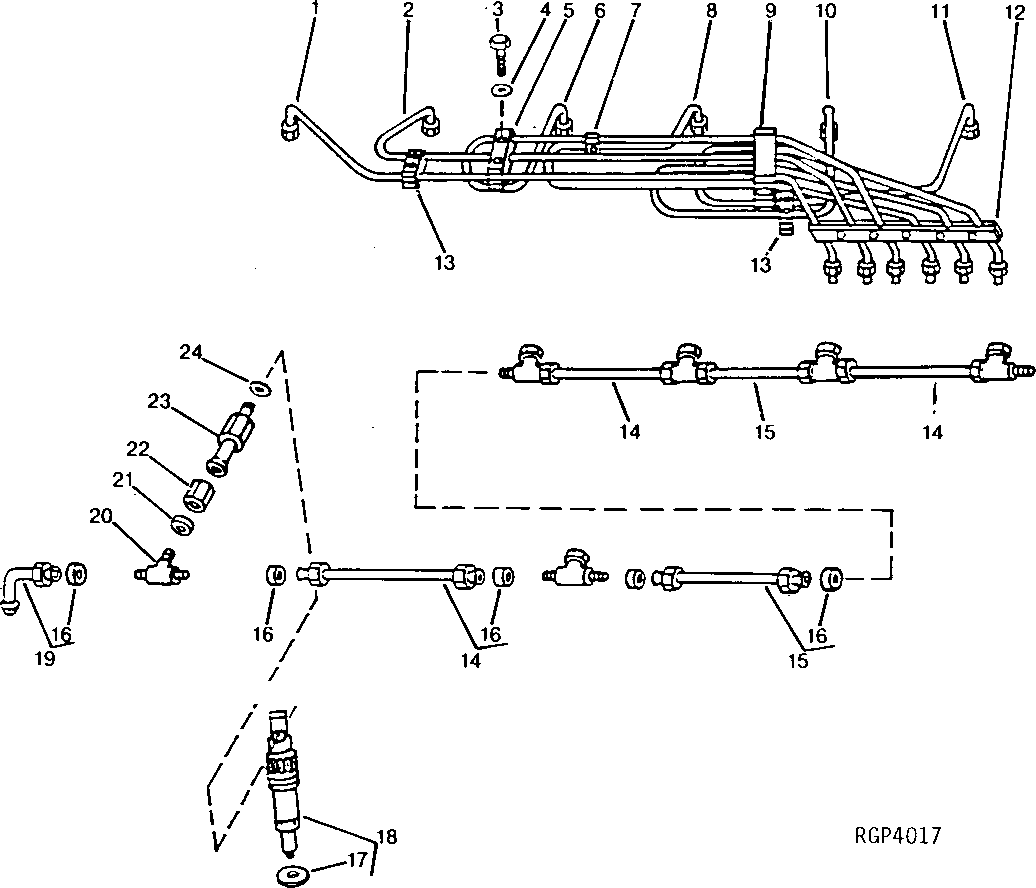

FUEL INJECTION NOZZLES AND FUEL LINES (ENGINE SERIAL NO. 500000- ) [01H08]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	RE47721	1	Fuel Line	NO. 6
2	RE47720	1	Fuel Line	NO. 5
3	19H1849	2	Cap Screw	5/16" X 1-1/4"
4	12H303	2	Lock Washer	5/16"
5	R67197	1	Strap	-
5	R67195	1	Strap	-
5	R67196	2	Clamp	-
6	RE47719	1	Fuel Line	NO. 4
7	12M7060	1	Washer	5.300 MM
7	AR76704	1	SCREW	-
7	R59305	1	Strap	-
7	R58186	2	Clamp	-
7	R61144	1	Strap	-
8	RE47718	1	Fuel Line	NO. 3
9	R74660	1	Absorber	(INNER)
9	R74661	1	Absorber	(OUTER)
10	RE47717	1	Fuel Line	NO. 2
11	RE47716	1	Fuel Line	NO. 1
12	AR76704	5	SCREW	-
12	12M7060	5	Washer	5.300 MM
12	R59301	1	Reinforcement	-
12	R58189	1	Clamp	-
12	R58188	1	Clamp	-
13	R61145	1	Strap	-
13	R59297	2	Half Clamp	-
13	R59298	1	Strap	-
13	12M7060	2	Washer	5.300 MM
13	AR76704	2	SCREW	-
14	RE11926	3	Fuel Line	-
15	RE11927	2	Fuel Line	-
16	R51936	11	Sealing Washer	-
17	R84472	6	Washer	-
18	RE48480	6	Nozzle Holder	-
18	SE500180	1	Injection Nozzle Reman	(REMANUFACTURED) (PKG OF 6)
18	SE501121	1	Injection Nozzle Reman	(REMANUFACTURED) (PKG OF 1)
19	AR104650	1	Fuel Line	-
20	R79606	6	Tee Fitting	-
21	R79605	6	Washer	-
22	R79604	6	Tube Nut	-
23	R89175	6	Fitting	(ALSO ORDER R77551)
24	R77551	6	O-Ring	-

FUEL INJECTION NOZZLES AND FUEL LINES (ENGINE SERIAL NO. 500000- ) [01H08]
