Открытый узел

BRAKE HYDRAULICS [02D04]

BRAKE HYDRAULICS [02D04]

BRAKE HYDRAULICS [02D04]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

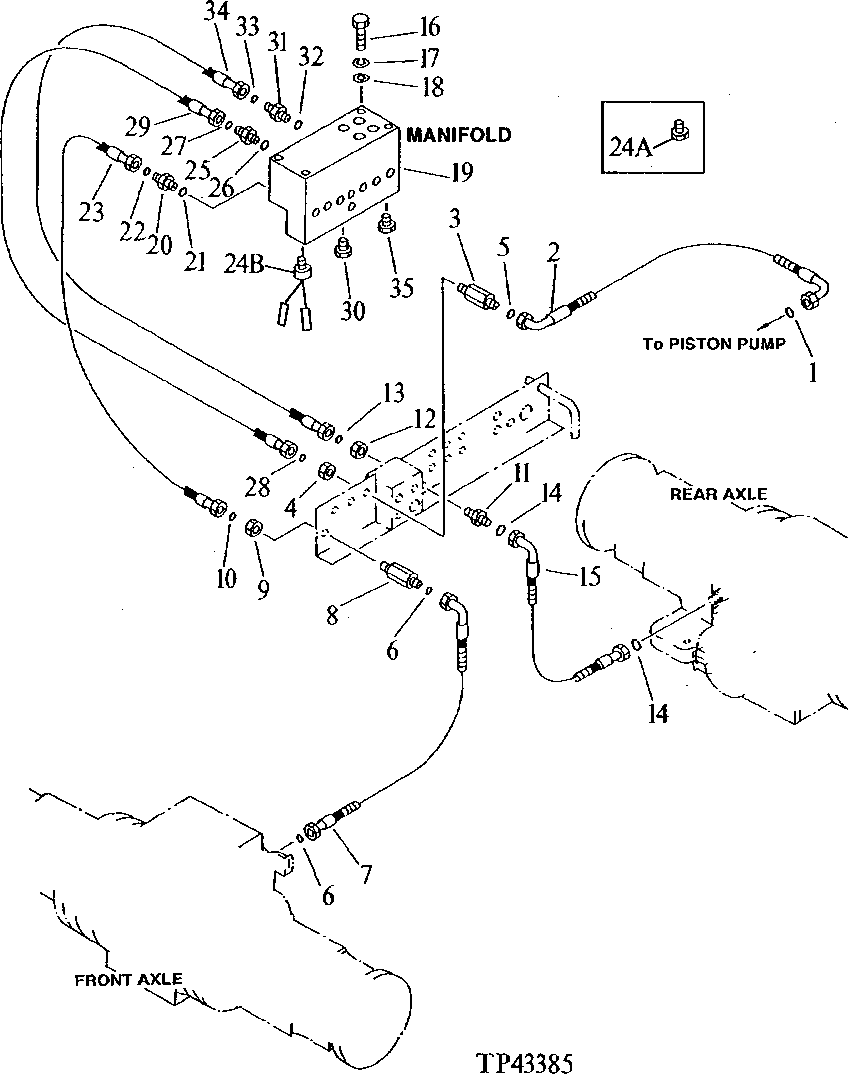

BRAKE HYDRAULICS [02D04]

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	T77613	1	O-Ring	-
2	AT117561	1	Hydraulic Hose	-
3	AT137210	1	ADAPTER FITTING	-
4	T81029	1	Nut	-
5	T77613	1	O-Ring	-
6	T77613	2	O-Ring	-
7	AT102910	1	Hydraulic Hose	-
8	AT137212	1	ADAPTER FITTING	-
9	AT137192	1	NUT	-
10	T77814	1	O-Ring	(SUB FOR AT137198)
11	AT137206	1	ADAPTER FITTING	-
12	AT137192	1	NUT	-
13	T77814	1	O-Ring	(SUB FOR AT137198)
14	T77613	2	O-Ring	-
15	AT124082	1	HYDRAULIC HOSE - FABRICATE	-
16	T116303	4	BOLT	-
17	12M7067	4	Lock Washer	12 MM, (SUB FOR 12M6268)
18	24M7047	4	Washer	13 X 24 X 2.500 MM
19	AT137178	1	MANIFOLD	-
20	AT137197	1	ADAPTER FITTING	-
21	M800650	1	Packing	-
22	T77814	1	O-Ring	(SUB FOR AT137198)
23	AT100471	1	Hydraulic Hose	-
25	AT136392	1	ADAPTER FITTING	-
26	CH11570	1	O-Ring	-
27	T77613	1	O-Ring	-
28	T77613	1	O-Ring	-
29	AT137222	1	Hydraulic Hose	-
30	T115332	5	Fitting Plug	-
31	AT137197	1	ADAPTER FITTING	-
32	M800650	1	Packing	-
33	T77814	1	O-Ring	(SUB FOR AT137198)
34	AT100471	1	Hydraulic Hose	-
35	T116250	1	FITTING PLUG	-
24A	AT136549	1	PIPE BUSHING	-
24B	AT134369	1	WIRING HARNESS	(BRAKE LIGHTS)
