Открытый узел

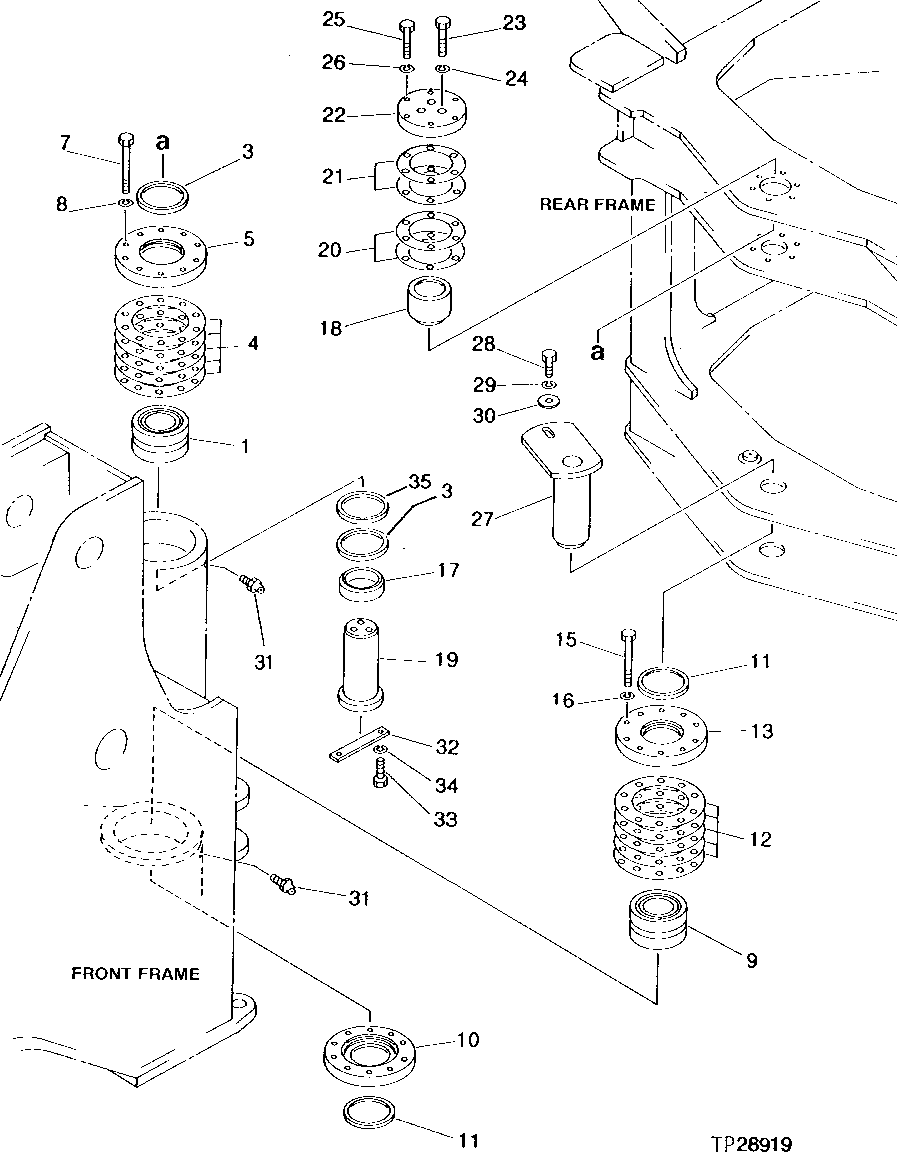

ARTICULATED FRAME PIN [02H06]

ARTICULATED FRAME PIN [02H06]

ARTICULATED FRAME PIN [02H06]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

ARTICULATED FRAME PIN [02H06]

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT137451	1	TAPERED ROLLER BEARING	-
3	AT137464	2	SEAL	-
4	AT137452	1	SHIM	-
5	AT137453	1	COVER	-
7	19M7493	10	Cap Screw	M12 X 40
8	12M7067	10	Lock Washer	12 MM, (SUB FOR 12M6268)
9	AT137451	1	TAPERED ROLLER BEARING	-
10	AT137454	1	COVER	-
11	AT136484	2	SEAL	-
12	AT137452	1	SHIM	-
13	AT137455	1	COVER	-
15	19M7289	10	Cap Screw	M12 X 110
16	12M7067	10	Lock Washer	12 MM, (SUB FOR 12M6268)
17	AT137456	1	ROUND RETAINER	-
17	AT138312	1	BUSHING	-
18	AT137457	1	BUSHING	-
18	AT138313	1	BUSHING	-
19	AT137463	1	PIN	-
19	AT138314	1	PIN	-
20	AT137460	1	WASHER	-
21	AT137461	1	SHIM	-
23	19M7369	3	Cap Screw	M16 X 60
23	19M8350	4	Cap Screw	M16 X 85
24	12M7069	3	Lock Washer	16 MM
24	T116256	4	Washer	-
25	19M7361	6	Cap Screw	M12 X 50
25	19M8540	6	Cap Screw	M12 X 60
26	12M7067	6	Lock Washer	12 MM, (SUB FOR 12M6268)
27	AT158545	1	PIN	(SUB FOR AT137459, AT138257)
28	19M7608	1	Cap Screw	M16 X 30
29	12M7069	1	Lock Washer	16 MM
30	4010464	1	Washer	(SUB FOR AT119211)
31	TH100075	2	LUBRICATION FITTING	(USE IF AVAILABLE)
31	T116334	2	Lubrication Fitting	(SUB FOR TH100075)
32	AT138317	1	STRAP	-
32	AT137462	1	STRAP	-
33	19M7166	2	Cap Screw	M10 X 20
34	12M6791	2	Lock Washer	10.200 MM
35	AT138197	1	O-RING	-
22A	AT137458	1	PLATE	-
22B	AT138315	1	PLATE	-
