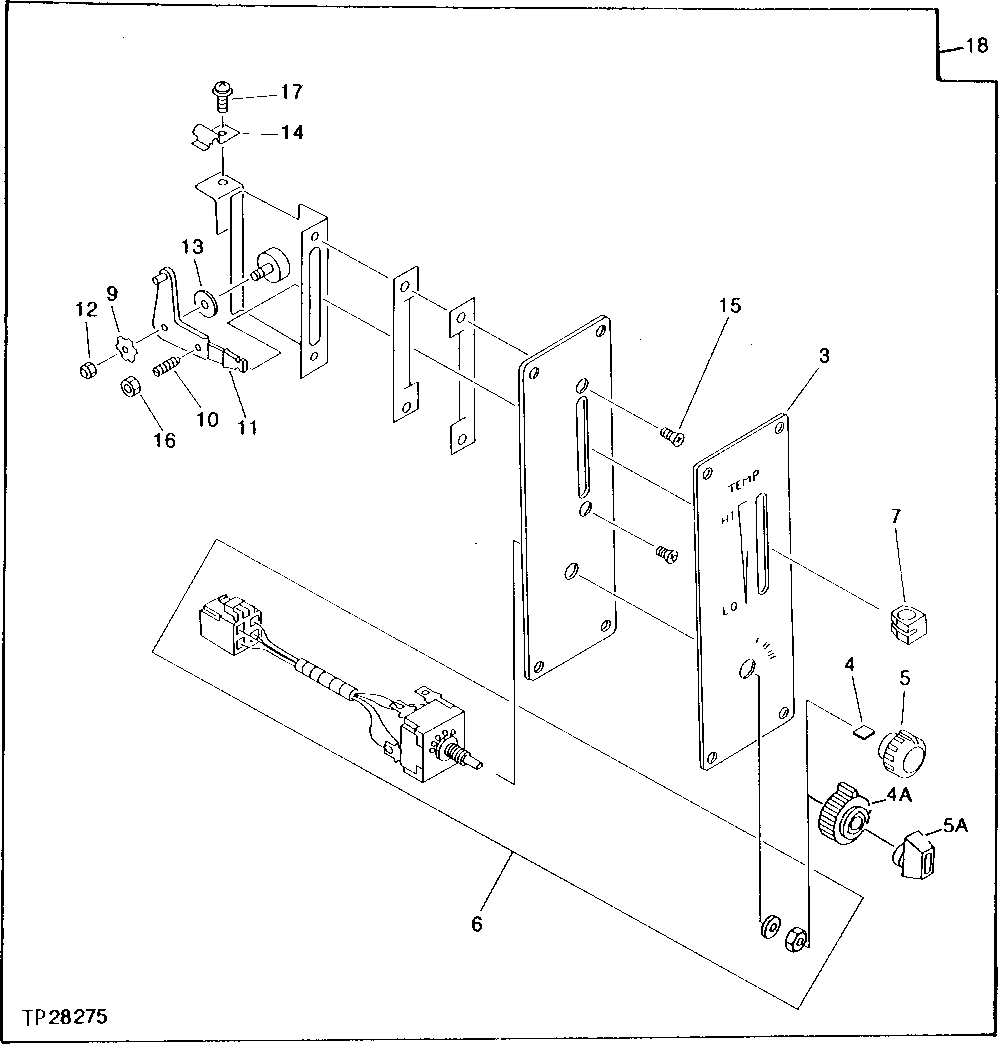

AIR CONDITIONER AND HEATER CONTROL PANEL [02J05]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
3	AT138106	1	PANEL	HEATER ONLY
3	AT136879	1	PANEL	A/C & HEATER
4	AT138099	1	GUIDE	HEATER ONLY
5	AT138098	1	KNOB	HEATER ONLY
6	AT137935	1	SWITCH	A/C & HEATER (USE NUT)
6	AT138100	1	SWITCH	HEATER ONLY (NUT NOT USED)
7	AT137934	1	KNOB	-
9	AT137936	1	SHIM	-
10	AT137937	1	SCREW	-
11	AT136881	1	LEVER	-
12	14M7403	1	Lock Nut	M4, (SUB FOR AT137938)
13	24M7210	1	Washer	(SUB FOR AT137939 AND M74986)
14	AT137952	1	CLAMP	-
15	21M7249	2	Screw	M5 X 10
16	14M7297	1	Nut	M5
17	21M7250	1	Screw	M4 X 12, (SUB FOR AT137956) (SUB FOR 4204645, ALONG WITH 12H315 AND 24M7117)
17	12M7063	1	Lock Washer	4 MM
17	24M7117	1	Washer	4.300 X 9 X 0.800 MM
18	AT136842	1	PANEL	A/C & HEATER
18	AT136920	1	INSTRUMENT PANEL	HEATER ONLY
4A	AT137932	1	KNOB	A/C & HEATER
5A	AT137933	1	KNOB	A/C & HEATER

AIR CONDITIONER AND HEATER CONTROL PANEL [02J05]

Нет текстового описания
