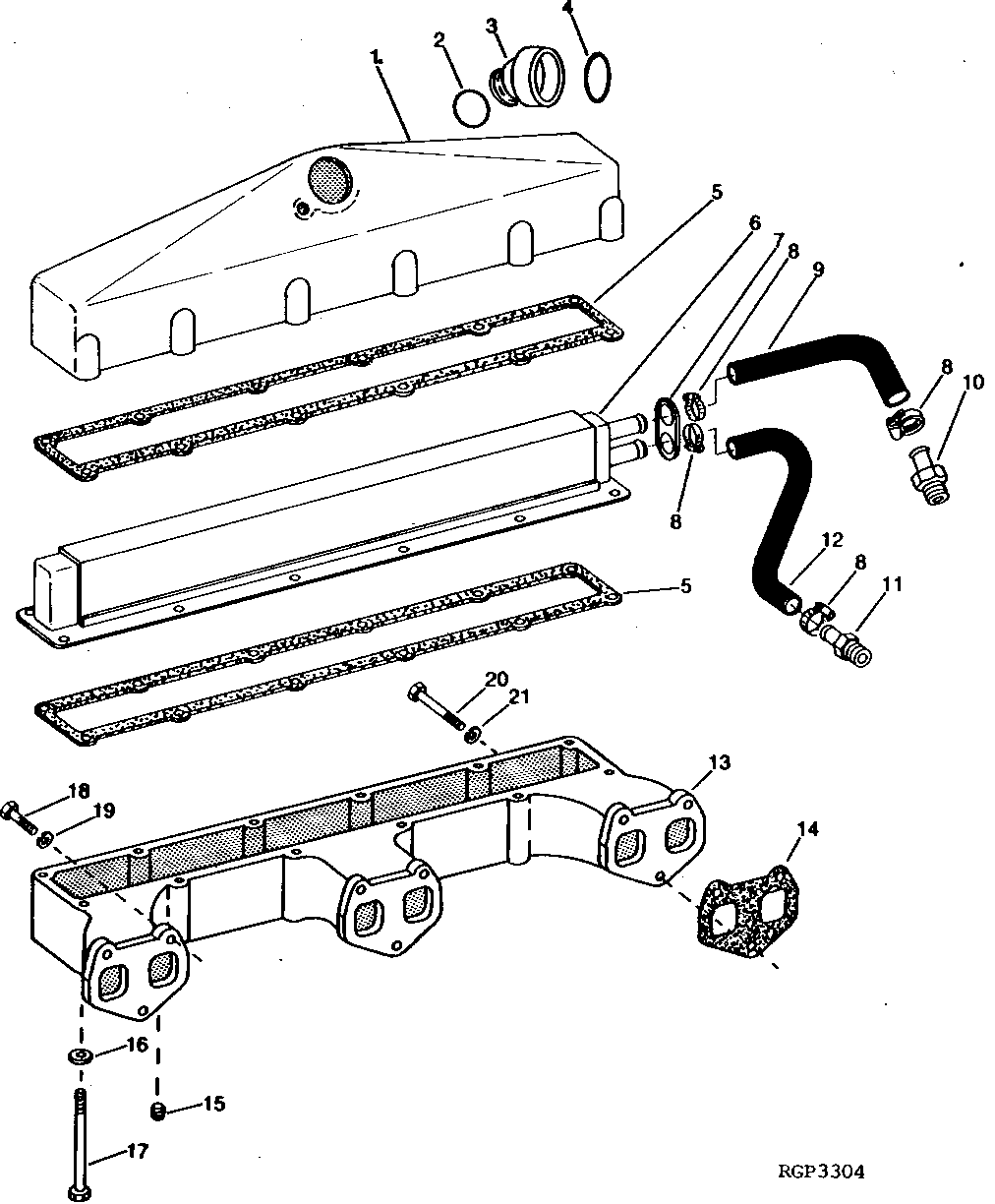

AFTERCOOLER AND INTAKE MANIFOLD (ENGINE SERIAL NO. -104420) [01I03]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	R90995	1	Cover	-
2	R49424	1	O-Ring	-
3	R100387	1	COUPLING	-
4	R50405	1	O-Ring	-
5	R88993	2	Gasket	-
6	RE31029	1	Intercooler	-
7	R100911	1	Seal	-
8	RE38535	4	Clamp	-
9	R100749	1	Hose	(OUTLET)
10	R39503	1	Fitting	-
11	N156710	1	HOSE FITTING	-
12	R100748	1	Hose	(INLET)
13	R100129	1	Intake Manifold	-
14	R40088	3	GASKET	-
15	R104592	1	Pipe Plug	-
16	24H1136	12	Washer	11/32" X 11/16" X 0.065"
17	19H3300	12	Cap Screw	5/16" X 3-3/4"
18	19H2719	7	CAP SCREW	7/16" X 1-7/8"
19	R63489	7	Washer	-
20	19H2678	2	Cap Screw	7/16" X 2-1/8"
21	12H293	2	Lock Washer	7/16"

AFTERCOOLER AND INTAKE MANIFOLD (ENGINE SERIAL NO. -104420) [01I03]
