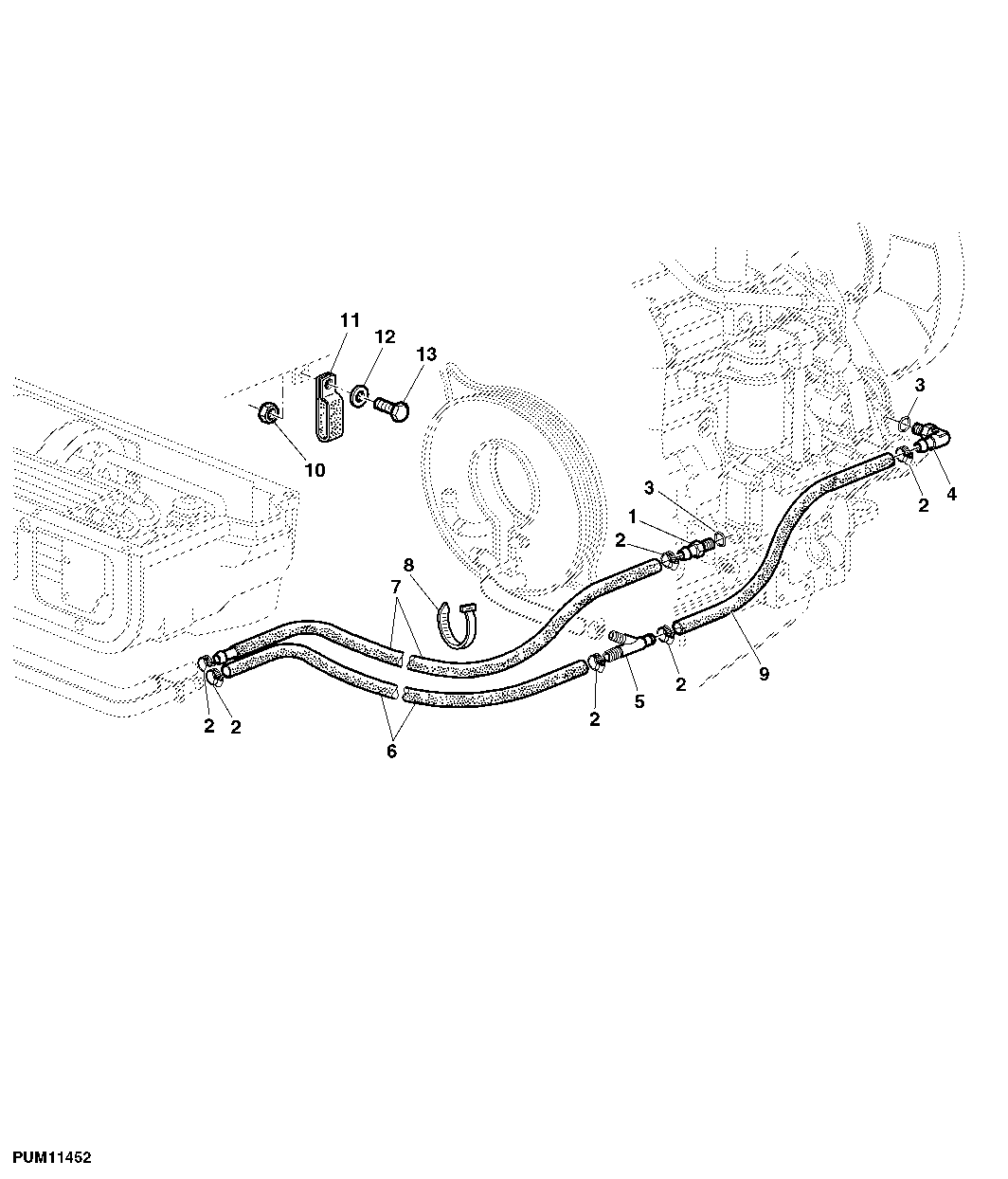

HEATING - HOSE CONNECTIONS AT ENGINE (POWRQUAD)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	L102180	1	Fitting	-
2	AL64588	6	Clamp	-
3	51M7043	2	O-Ring	15.300 X 2.200 mm
4	AL116423	1	Fitting	-
5	L201442	1	Fitting	(SUB FOR L152387, L158529)
6	-	1	Part 6	LGTH= 1200MM (47-1/4"), (MFL63652)
7	AL118614	1	Hose	-
8	R44302	1	Tie Band	-
9	-	1	Part 9	LGTH= 1200MM (47-1/4"), (MFL63652)
10	14M7273	1	Nut	M8
11	R50454	1	Clamp	-
12	24M7055	1	Washer	8.400 X 16 X 1.600 mm
13	19M7163	1	Cap Screw	M8 X 25
..	L63652	1	Hose	LGTH= 4600MM (181-7/64")

HEATING - HOSE CONNECTIONS AT ENGINE (POWRQUAD)

Нет текстового описания
