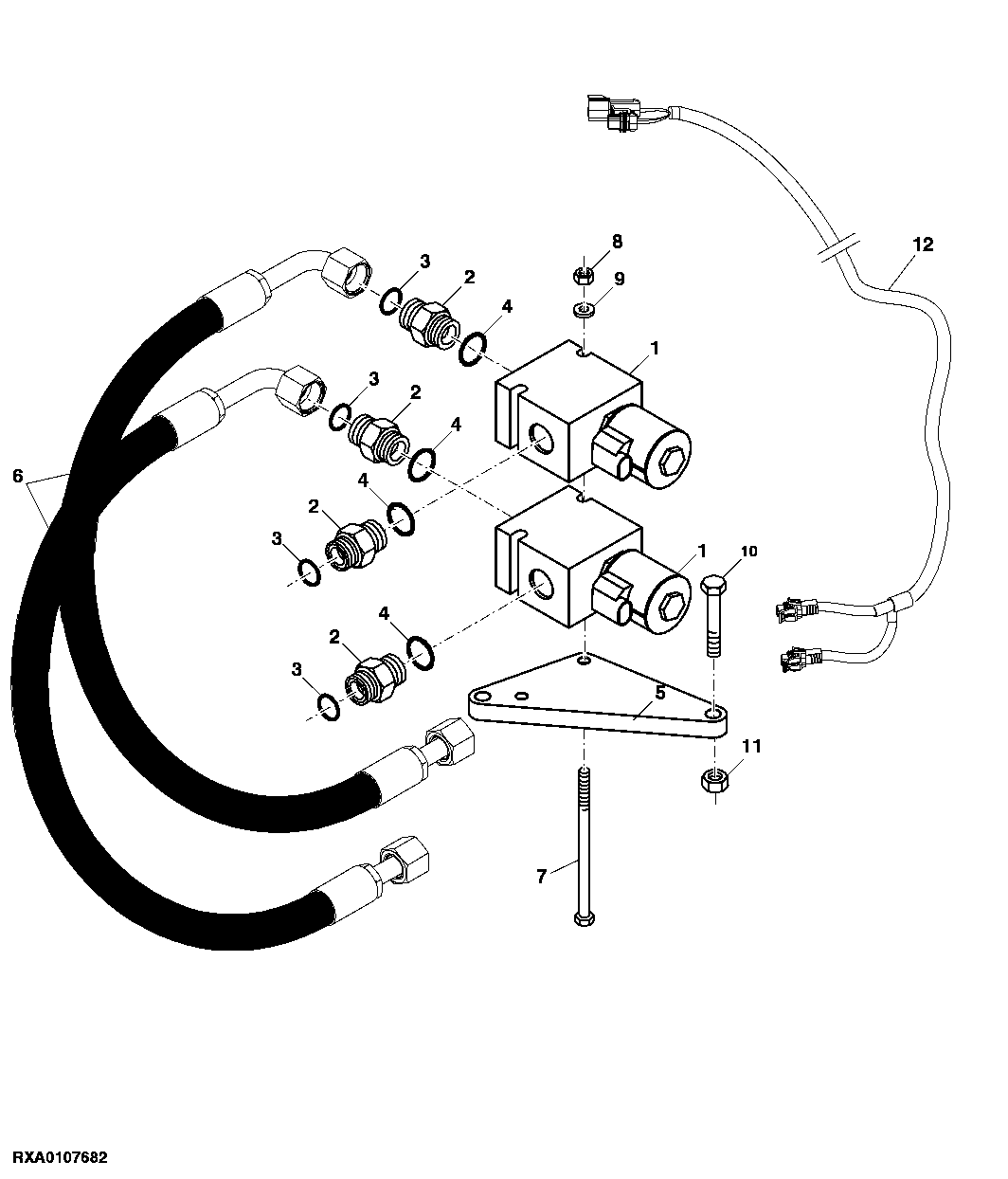

Shut Off Valve (ICV)

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AL169603	1	Valve	(A), (B)
2	38H5076	2	Adapter Fitting	(A), (B)
3	T77857	2	O-Ring	(A), (B)
4	51M7045	2	O-Ring	19.300 X 2.200 mm, (A), (B)
5	L171442	1	Retainer	(A)
6	AL174685	1	Hydraulic Hose	(A), (B)
7	19M9093	1	Cap Screw	M8 X 120, (B)
7	19M7324	2	Cap Screw	M8 X 75, (A)
8	14M7273	2	Nut	M8, (A)
9	24M7095	2	Washer	8.400 X 15 X 1.600 mm, (A)
10	19M7658	2	Cap Screw	M10 X 50, (A)
11	14M7274	2	Nut	M10, (A)
12	AL173376	1	Wiring Harness	(A)
..	AL169602	1	Field Installation Kit	CHECK VALVE ASSEMBLY KIT FOR ICV (BOOM) (INCLUDES PARTS MARKED A)
..	AL174686	1	Field Installation Kit	CHECK VALVE ASSEMBLY KIT FOR ICV (BUCKET) (INCLUDES PARTS MARKED B)
