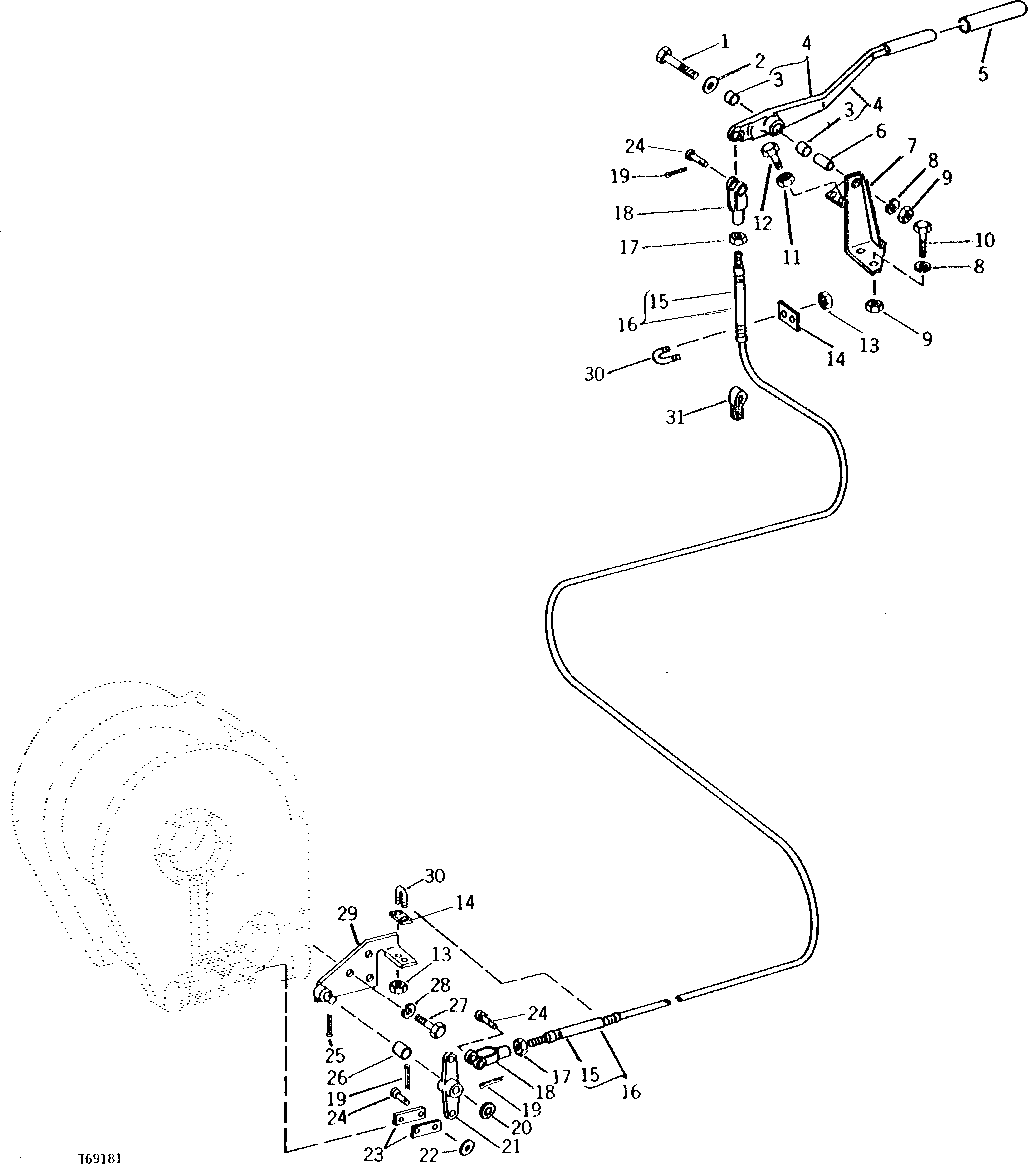

WINCH CONTROL LINKAGE (740A SKIDDER) [03B07]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19H3057	1	Cap Screw	1/2" X 2-3/4"
2	24H1254	1	Washer	17/32" X 1-1/8" X 0.105"
3	820148	2	BUSHING	-
4	AT52968	1	LEVER	-
5	T37058	1	GRIP	-
6	H23248	1	BUSHING	-
7	AT37532	1	SUPPORT	-
8	12H301	4	Lock Washer	1/2"
9	14H1040	4	Nut	1/2"
10	19H2898	3	Cap Screw	1/2" X 1-1/4"
11	14H732	2	Nut	3/8"
12	19H3483	2	Cap Screw	3/8" X 1-1/8"
13	14H850	4	NUT	1/4"
14	T15021	2	STRAP	-
15	T48413	2	BOOT	-
16	AT151408	1	PUSH PULL CABLE	PUSH-PULL, (SUB FOR AT43015 AND AT83372)
17	14H649	2	Nut	1/4"
18	T184870	2	YOKE	(SUB FOR T38708)
19	11M7079	4	Cotter Pin	2.500 X 12 MM
20	24H1181	1	Washer	13/16" X 1-1/8" X 0.060"
21	T44087	1	BELLCRANK	-
22	24H1136	2	Washer	11/32" X 11/16" X 0.065"
23	T38710	2	ADJUSTING STRAP	-
24	P46404	4	Pin Fastener	CLEVIS
25	11M7082	1	Cotter Pin	2.500 X 25 MM
26	T13742	1	BUSHING	-
27	19H2676	3	Cap Screw	3/8" X 1"
28	12H304	3	Lock Washer	3/8"
29	AT43014	1	BRACKET	-
30	T13988	2	U-BOLT	-
31	AH78125	1	Clip	(SUB FOR T24958, THIS APPLICATION)

WINCH CONTROL LINKAGE (740A SKIDDER) [03B07]
