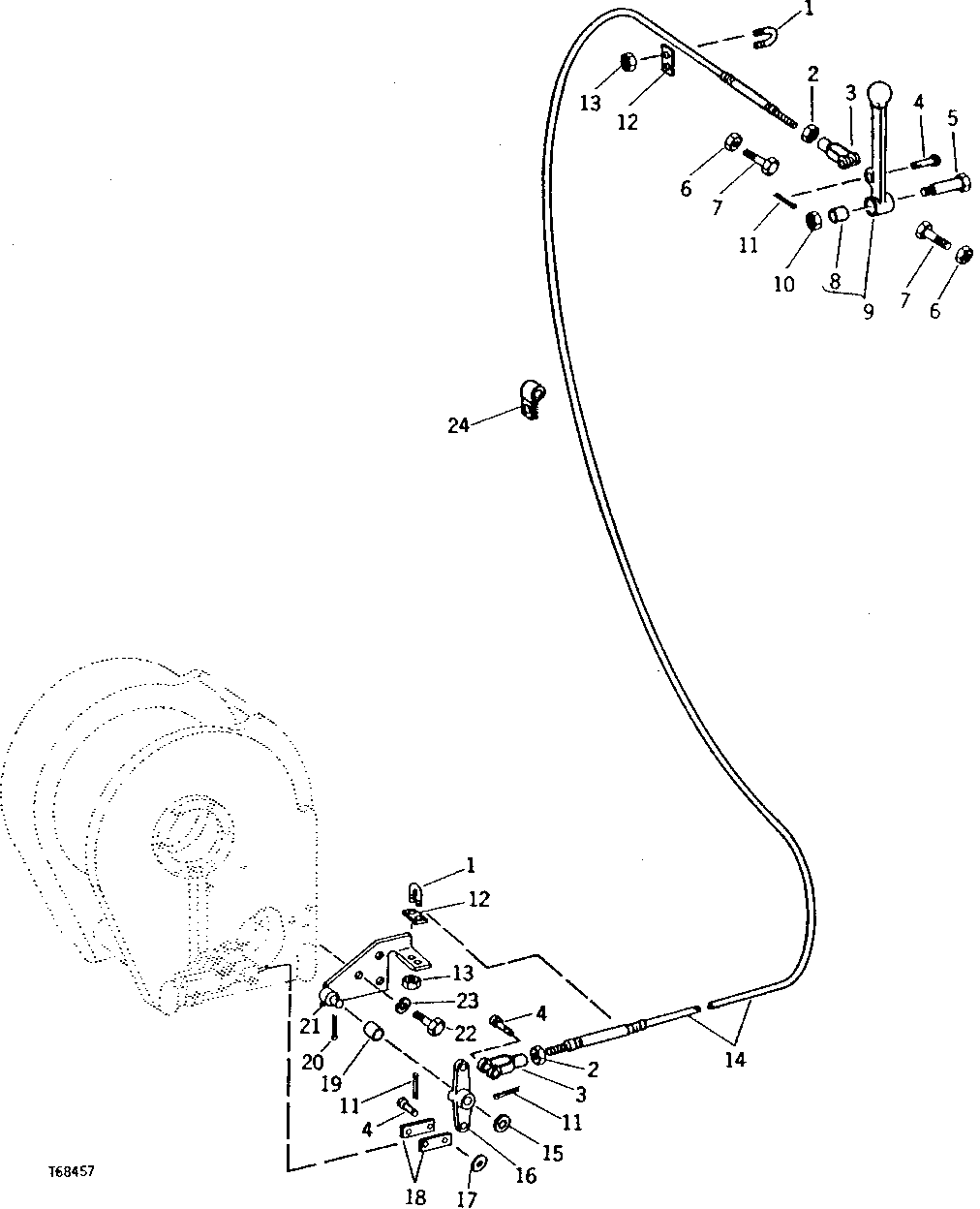

WINCH CONTROL LINKAGE (740A GRAPPLE SKIDDER) [03B09]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	T13988	2	U-BOLT	-
2	14H649	2	Nut	1/4"
3	T184870	2	YOKE	(SUB FOR T38708)
4	P46404	4	Pin Fastener	CLEVIS
5	T13993	1	CAP SCREW	-
6	14H732	2	Nut	3/8"
7	19H3239	2	Cap Screw	3/8" X 1-1/4"
8	T11743	1	BUSHING	-
9	-	1	Part 9	(WHEN AT46134 IS NO LONGER AVAILABLE,ORDER T47494 AND T11743)
9	T47494	1	LEVER	(ALSO ORDER T11743)
10	14H849	1	Nut	7/16"
11	11M7079	4	Cotter Pin	2.500 X 12 MM
12	T15021	2	STRAP	-
13	14H850	4	NUT	1/4"
14	AT83373	1	PUSH PULL CABLE	PUSH-PULL, (SUB FOR AT46135)
15	24H1181	1	Washer	13/16" X 1-1/8" X 0.060"
16	T44087	1	BELLCRANK	-
17	24H1136	2	Washer	11/32" X 11/16" X 0.065"
18	T38710	2	ADJUSTING STRAP	-
19	T13742	1	BUSHING	-
20	11M7082	1	Cotter Pin	2.500 X 25 MM
21	AT43014	1	BRACKET	-
22	19H2676	3	Cap Screw	3/8" X 1"
23	12H304	3	Lock Washer	3/8"
24	T24958	1	Clip	-

WINCH CONTROL LINKAGE (740A GRAPPLE SKIDDER) [03B09]
