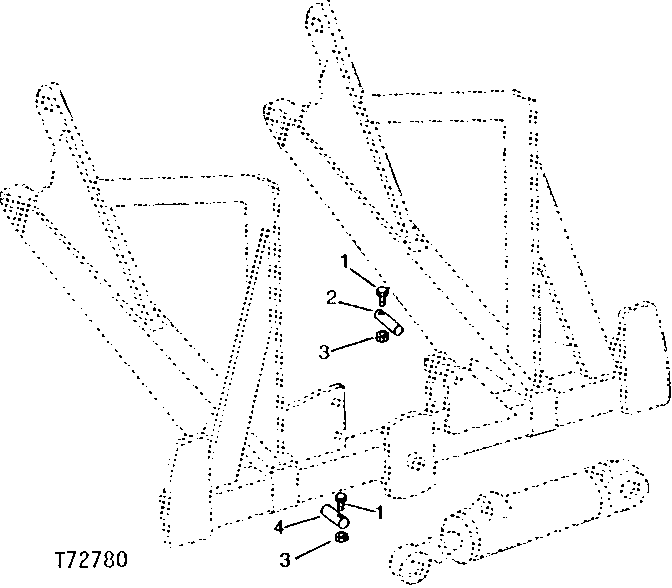

TILT CYLINDER ATTACHING PINS [03C13]
![TILT CYLINDER ATTACHING PINS [03C13]](https://xn--100-8cdamg7cl4ab7b.xn--p1ai/public/v2/images/j/d/jd-img-18718570.png)
TILT CYLINDER ATTACHING PINS [03C13]
TILT CYLINDER ATTACHING PINS [03C13]
Нет текстового описания
Открытый узел
TILT CYLINDER ATTACHING PINS [03C13]
![TILT CYLINDER ATTACHING PINS [03C13]](https://xn--100-8cdamg7cl4ab7b.xn--p1ai/public/v2/images/j/d/jd-img-18718570.png)
Нет текстового описания
| № на схеме | Серийный номер | Кол-во | Название | Описание | |
|---|---|---|---|---|---|
| 1 | 19H1912 | 2 | Cap Screw | 3/8" X 3-1/2" | |
| 2 | U17267 | 1 | PIN | CYLINDER HEAD END | |
| 3 | H129201 | 2 | Lock Nut | (SUB FOR T32552 OR T11234) | |
| 4 | T79357 | 1 | PIN | CYLINDER ROD END (SUB FOR T32733) |
