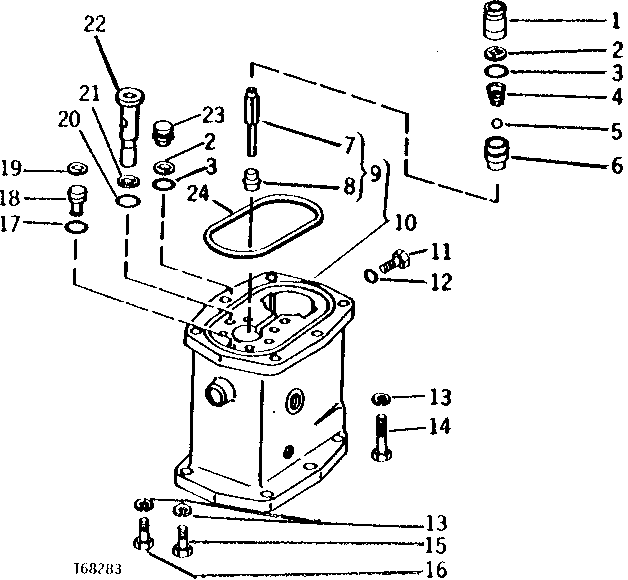

STEERING VALVE HOUSING (UPPER HALF) [02C10]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	R41724	4	PLUG	-
2	R32588	6	Back-Up Ring	-
3	R56464	6	O-Ring	-
4	R26565	4	COMPRESSION SPRING	-
5	400R	4	Ball	-
6	R66635	4	VALVE	-
7	-	1	Part 7	76 MM (3") (SUB AR49535)
7	-	1	Part 8	38 MM (1-1/2") (SUB AR49536)
8	AR78483	4	GUIDE	-
8	R41337	1	WASHER	(NOT ILLUSTRATED) (COMPONENT OF AR78483)
9	AR49535	2	SHAFT	METERING, UPPER, WITH GUIDE
9	AR49536	2	SHAFT	METERING, LOWER, WITH GUIDE
10	AR101691	1	HOUSING	(MARKED R37425) (SUB FOR AR37080 AND AR101690) (ALSO ORDER (2) R40359 AND (2) R40360)
11	R27216	1	DRAIN PLUG	-
12	R26287	1	O-Ring	-
13	12H301	6	Lock Washer	1/2"
14	19H1990	4	Cap Screw	HS, SAE 8, 1/2" X 2-1/4", (SUB FOR R48784)
15	19H2993	1	Cap Screw	1/2" X 1-1/2", (SUB FOR R48785)
16	R48783	1	CAP SCREW	1/2" X 1-3/4"
17	A4365R	1	O-Ring	-
18	-	1	Part 21	(SUB AR62651)
19	R34129	1	Back-Up Ring	-
20	R56462	1	O-Ring	-
21	R26546	1	BACK-UP RING	-
22	R37428	1	VALVE SEAT	STEERING CHECK VALVE
23	R34131	2	Plug	-
24	R34733	1	WASHER	-

STEERING VALVE HOUSING (UPPER HALF) [02C10]
