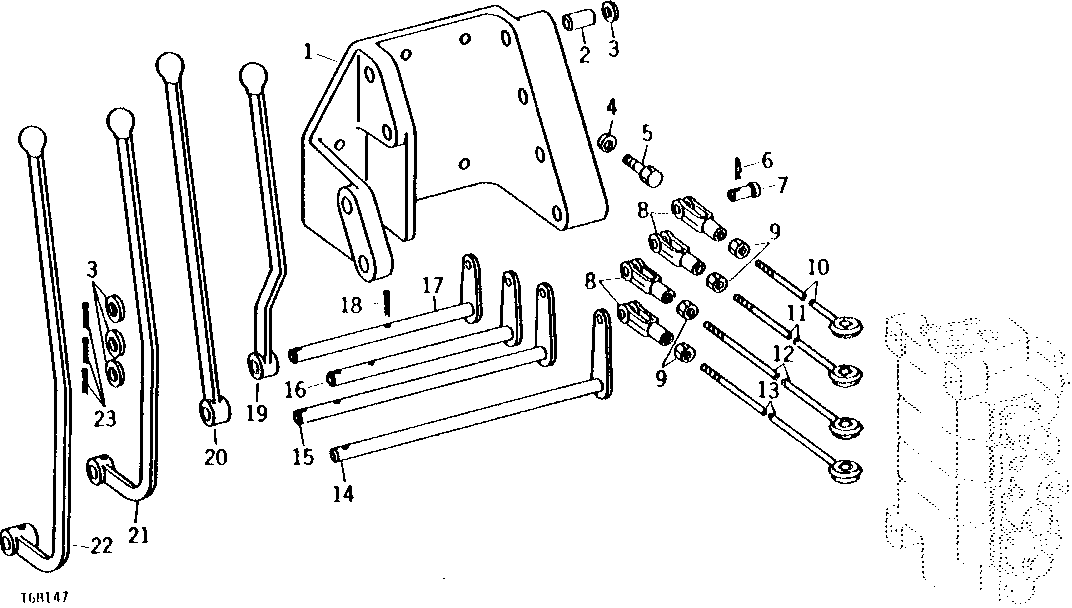

GRAPPLE SELECTIVE CONTROL VALVE LEVERS AND LINKAGES [03E10]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	T41561	1	SUPPORT	-
2	T37880	8	BUSHING	-
3	24H1375	7	Washer	11/16" X 1-1/8" X 0.060"
4	24H1625	5	Washer	17/32" X 1" X 0.120", (SUB FOR T35860)
5	19H2898	5	Cap Screw	1/2" X 1-1/4"
6	11M7081	4	Cotter Pin	2.500 X 20 MM
7	P48769	4	Pin Fastener	CLEVIS
8	M80373	4	Yoke	ADJUSTING
9	14H774	4	Nut	3/8"
10	AT40529	1	ROD	-
11	AT40530	1	ROD	-
12	AT40531	1	ROD	-
13	AT40532	1	ROD	-
14	AT40528	1	SHAFT	-
15	AT40527	1	SHAFT	-
16	AT40526	1	SHAFT	-
17	AT40525	1	SHAFT	-
18	25H774	4	GROOVE PIN	(SUB FOR (4) T43721) GROOVE, 1/4" X 1-1/2"
19	T41576	1	LEVER	CLOCKWISE ROTATION OF HEAD
20	T41577	1	LEVER	OPEN GRAPPLE TONGS
21	T41578	1	LEVER	LOWER BOOM
22	T41579	1	LEVER	ARCH REARWARD
23	11M7015	3	Cotter Pin	3.200 X 25 MM

GRAPPLE SELECTIVE CONTROL VALVE LEVERS AND LINKAGES [03E10]
