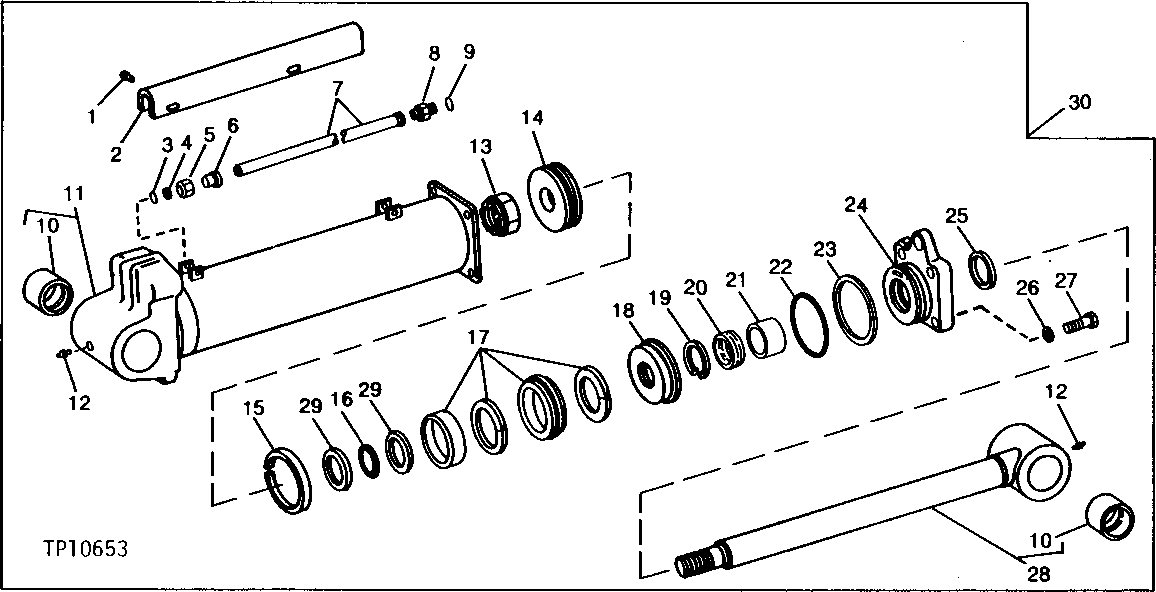

GRAPPLE CYLINDER (SERIAL NO. 708052- ) [03F20]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19H2021	4	Cap Screw	3/8" X 5/8"
2	T42341	1	GUARD	-
3	A4730R	1	O-Ring	-
4	E13949	1	WASHER	BACKUP
5	T34874	1	Fitting	-
6	T34875	1	Fitting	-
7	T42340	1	TUBE	-
8	T26767	1	Fitting	-
9	R29936	1	O-Ring	-
10	T41995	4	BUSHING	-
11	AR89588	1	HYDRAULIC CYLINDER BARREL	-
12	JD7797	2	Lubrication Fitting	-
13	U43399	1	Lock Nut	-
14	U43398	1	PISTON	OUTER
15	U43397	1	WEAR RING	-
16	P50631	1	O-Ring	-
17	RE13498	1	SEAL	-
18	R78951	1	PISTON	INNER
19	U43391	1	Snap Ring	-
20	R76782	1	SEAL	-
21	U43389	1	WEAR RING	-
22	U43393	1	O-RING	-
23	R78820	1	BACK-UP RING	-
24	T42339	1	GUIDE	-
25	U43388	1	SEAL	-
26	T10510	4	Washer	(SUB FOR 24M7353)
27	19H2725	4	Cap Screw	HS, SAE 8, 3/4" X 3-3/4"
28	AT41305	1	ROD	-
29	R78393	2	Back-Up Ring	-
30	RE14103	1	HYDRAULIC CYLINDER	(USE IF AVAILABLE)

GRAPPLE CYLINDER (SERIAL NO. 708052- ) [03F20]
