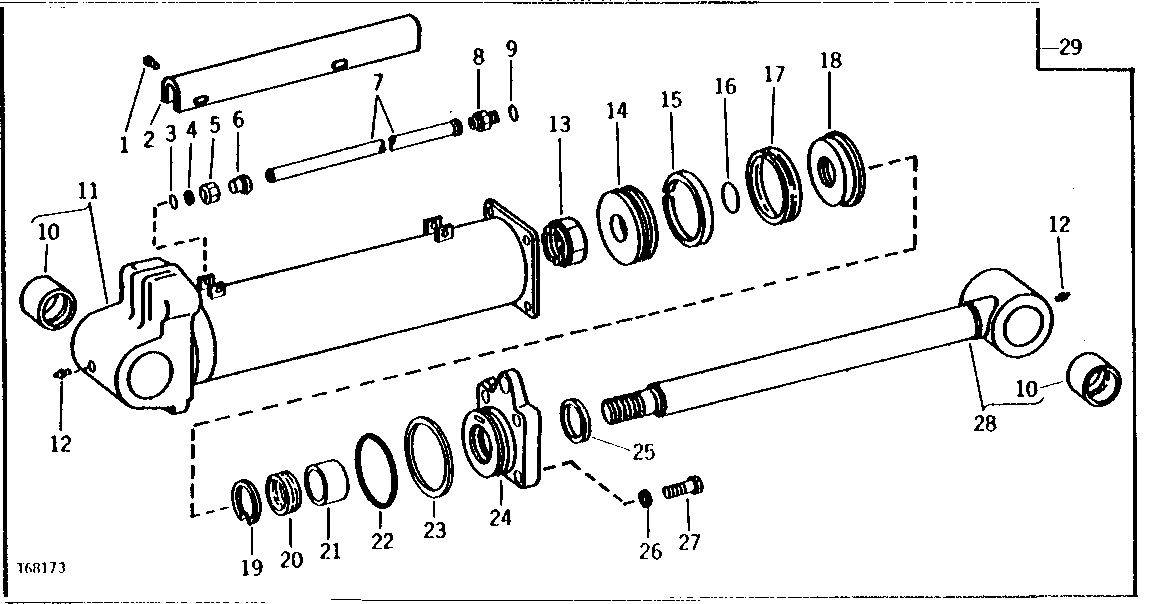

GRAPPLE CYLINDER (SERIAL NO. -708051) [03F19]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19H2021	4	Cap Screw	3/8" X 5/8"
2	T42341	1	GUARD	-
3	A4730R	1	O-Ring	-
4	E13949	1	WASHER	BACKUP
5	T34874	1	Fitting	-
6	T34875	1	Fitting	-
7	T42340	1	TUBE	-
8	T26767	1	Fitting	-
9	R29936	1	O-Ring	-
10	T41995	4	BUSHING	-
11	AR89588	1	HYDRAULIC CYLINDER BARREL	-
12	JD7797	2	Lubrication Fitting	-
13	U43399	1	Lock Nut	-
14	U43398	1	PISTON	-
15	U43397	1	WEAR RING	(K)
16	P50631	1	O-Ring	(K)
17	T54814	1	PACKING	(K)
18	U43395	1	PISTON	-
19	U43391	1	Snap Ring	-
20	R76782	1	SEAL	(K) (SUB FOR T36189)
21	U43389	1	WEAR RING	(K)
22	U43393	1	O-RING	(K)
23	R78820	1	BACK-UP RING	(K) (SUB FOR U43392, THIS APPLICATION)
24	T42339	1	GUIDE	-
25	U43388	1	SEAL	(K)
26	T10510	4	Washer	(SUB FOR 24M7353)
27	19H2725	4	Cap Screw	HS, SAE 8, 3/4" X 3-3/4"
28	AT41305	1	ROD	-
29	AR89586	1	HYDRAULIC CYLINDER	-
