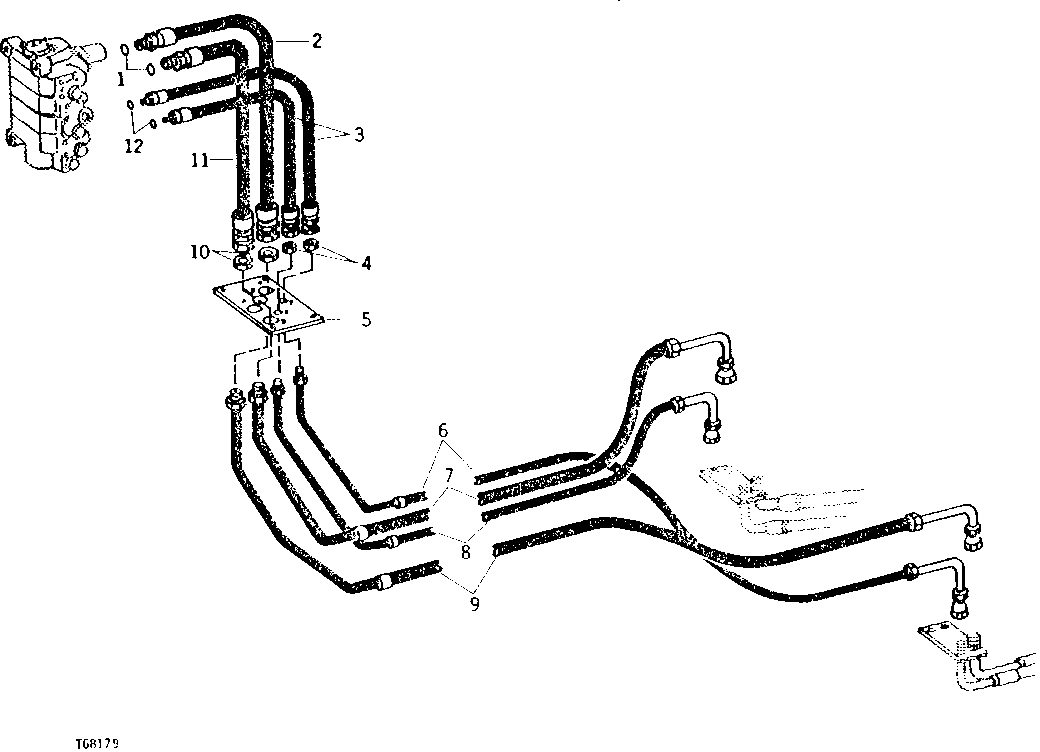

GRAPPLE CONTROL VALVE HOSES TO BULKHEAD PLATE [03G15]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	R29936	2	O-Ring	-
2	AT40766	1	HYDRAULIC HOSE - FABRICATE	698 MM LONG (1-5/16" X 27-1/2") GRAPPLE VALVE PORT "A" TO BULKHEAD HOLE "C"
3	AT40761	2	HYDRAULIC HOSE - FABRICATE	775 MM LONG (7/8" X 3/4" X 30-1/2") ROTATE VALVE PORTS "A" AND "B" TO BULKHEAD HOLES "E" AND "F"
4	R27448	2	Nut	-
5	T41737	1	PLATE	BULKHEAD
6	AT45612	1	HYDRAULIC HOSE	ROTATE, BULKHEAD HOLE "F"
7	AT45614	1	HYDRAULIC HOSE	GRAPPLE, BULKHEAD HOLE "C"
8	AT45611	1	HYDRAULIC HOSE	ROTATE, BULKHEAD HOLE "E"
9	AT45613	1	HYDRAULIC HOSE	GRAPPLE, BULKHEAD HOLE "D"
10	R36619	2	NUT	-
11	AT40767	1	HYDRAULIC HOSE - FABRICATE	749 MM LONG (1-5/16" X 29-1/2") GRAPPLE VALVE PORT "B" TO BULKHOLE "D"
12	R26906	2	O-Ring	-

GRAPPLE CONTROL VALVE HOSES TO BULKHEAD PLATE [03G15]
