Открытый узел

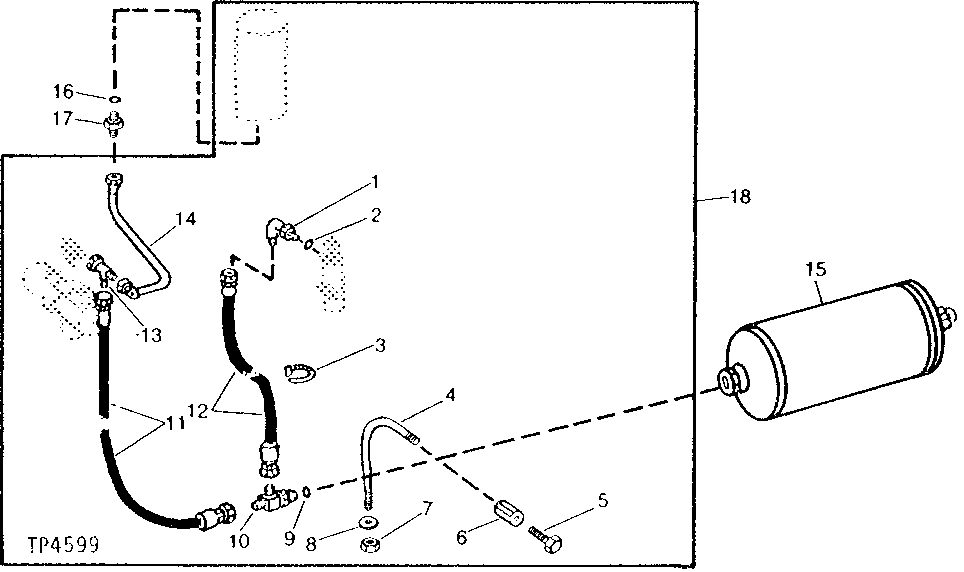

EMERGENCY STEERING ACCUMULATOR OIL LINES [02B13]

EMERGENCY STEERING ACCUMULATOR OIL LINES [02B13]

EMERGENCY STEERING ACCUMULATOR OIL LINES [02B13]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

EMERGENCY STEERING ACCUMULATOR OIL LINES [02B13]

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	RE56322	1	Tee Fitting	(K) (SUB FOR AT32333) 90°
2	R26286	1	O-Ring	(K)
3	H77698	4	Tie Band	(K) (SUB FOR T44946)
4	T42903	2	ROD	(K)
5	19H2676	2	Cap Screw	(K) 3/8" X 1"
6	T42904	2	NUT	(K)
7	U13184	2	Lock Nut	(K)
8	24H1308	2	Washer	(K) 13/32" X 1" X 0.134"
9	U12547	1	O-Ring	(K) (SUB FOR F3171R)
10	AT41778	1	TEE FITTING	(K)
11	AT62085	1	HYDRAULIC HOSE - FABRICATE	(K) 1 054 MM LONG (9/16" X 41-1/2")
12	AR47299	1	HYDRAULIC HOSE - FABRICATE	(K) 711 MM LONG (1/2" X 28")
13	AT36921	1	Tee Fitting	(K)
14	AT37489	1	OIL LINE	(K)
15	AT41799	1	FUEL TANK	-
16	R26375	1	O-Ring	-
17	R36426	1	Fitting	-
18	AT58771	1	MOUNTING PARTS	EMERGENCY STEERING (ALSO INCLUDES ALL PARTS ON PAGE 0930-02A, AT73624, AT43442, AT41779, AT62547, T43753, T56890 AND MISCELLANEOUS O-RINGS, FITTINGS AND HARDWARE) (ALSO ORDER (4) AR105227 ACCUMULATORS) (ALSO ORDER R26375 AND R36426) (SUB AT71041)
