Открытый узел

DOOR (CAB) [02G18]

DOOR (CAB) [02G18]

DOOR (CAB) [02G18]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

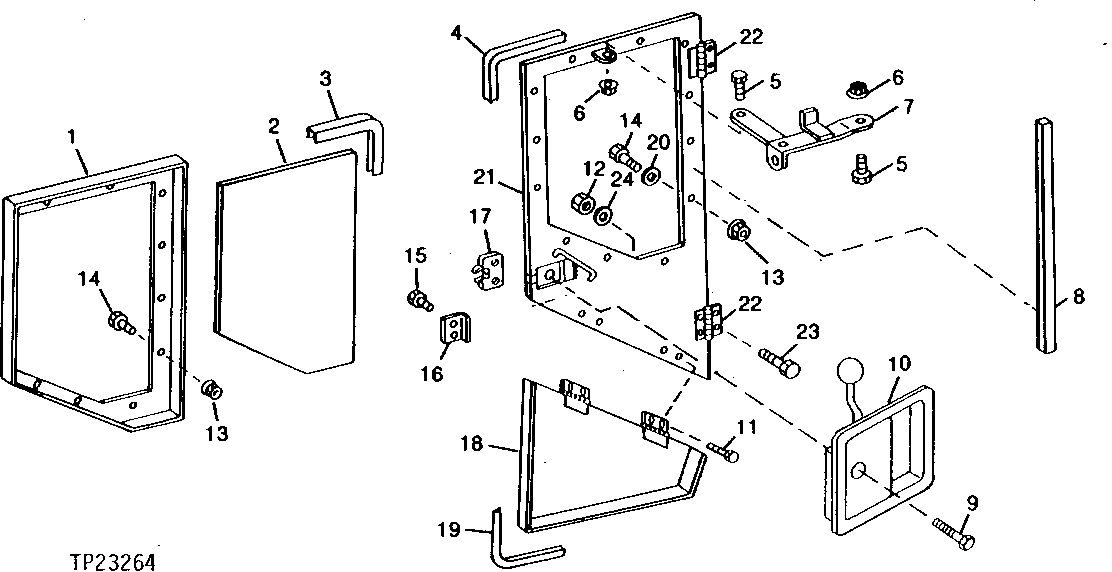

DOOR (CAB) [02G18]

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	T54252	1	FRAME	DOOR WINDOW
2	T74161	1	WINDOWPANE	-
3	-	1	Part 3	2 362 MM (93") LONG (MAKE FROM AT56771, 7.5M (25') BULK)
4	-	1	Part 4	1 397 MM (55") LONG (MAKE FROM T75782, 15M (50') BULK)
5	-	2	Part 5	( N113214 NO LONGER AVAILABLE)
6	H76696	2	Lock Nut	-
7	AT52246	1	OPENER	-
8	-	1	Part 8	1 321 MM (52") LONG (MAKE FROM T61858, 15M (50') BULK)
8	T61879	1	SEAL	DOOR (NOT ILLUSTRATED)
9	T185375	1	Key	(SUB FOR AT119634)
10	AT119627	1	Handle	-
11	19H1919	4	Cap Screw	1/4" X 5/8"
12	14H785	16	Nut	5/16", MACH., 5/16" X 3/4"
13	A22698	12	Nut	-
14	19H2705	12	Cap Screw	5/16" X 1", (SUB FOR T54267) (ALSO ORDER 12H291)
15	21H1303	2	Screw	MACH., 1/4" X 3/4"
16	T61856	1	STRIKER	-
17	AT80781	1	LATCH	-
18	AT52236	1	DOOR	LOWER
19	-	1	Part 20	1 118 MM (44") LONG (MAKE FROM T75782, 15M (50') BULK)
20	12H291	12	Lock Washer	5/16", (USE WITH 19H1905)
21	AT114699	1	DOOR	UPPER
22	AT71624	2	HINGE	-
23	21H1257	4	SCREW	5/16" X 1/2", (DOOR HINGE)
24	12H303	4	Lock Washer	5/16", (DOOR HINGE)
