Открытый узел

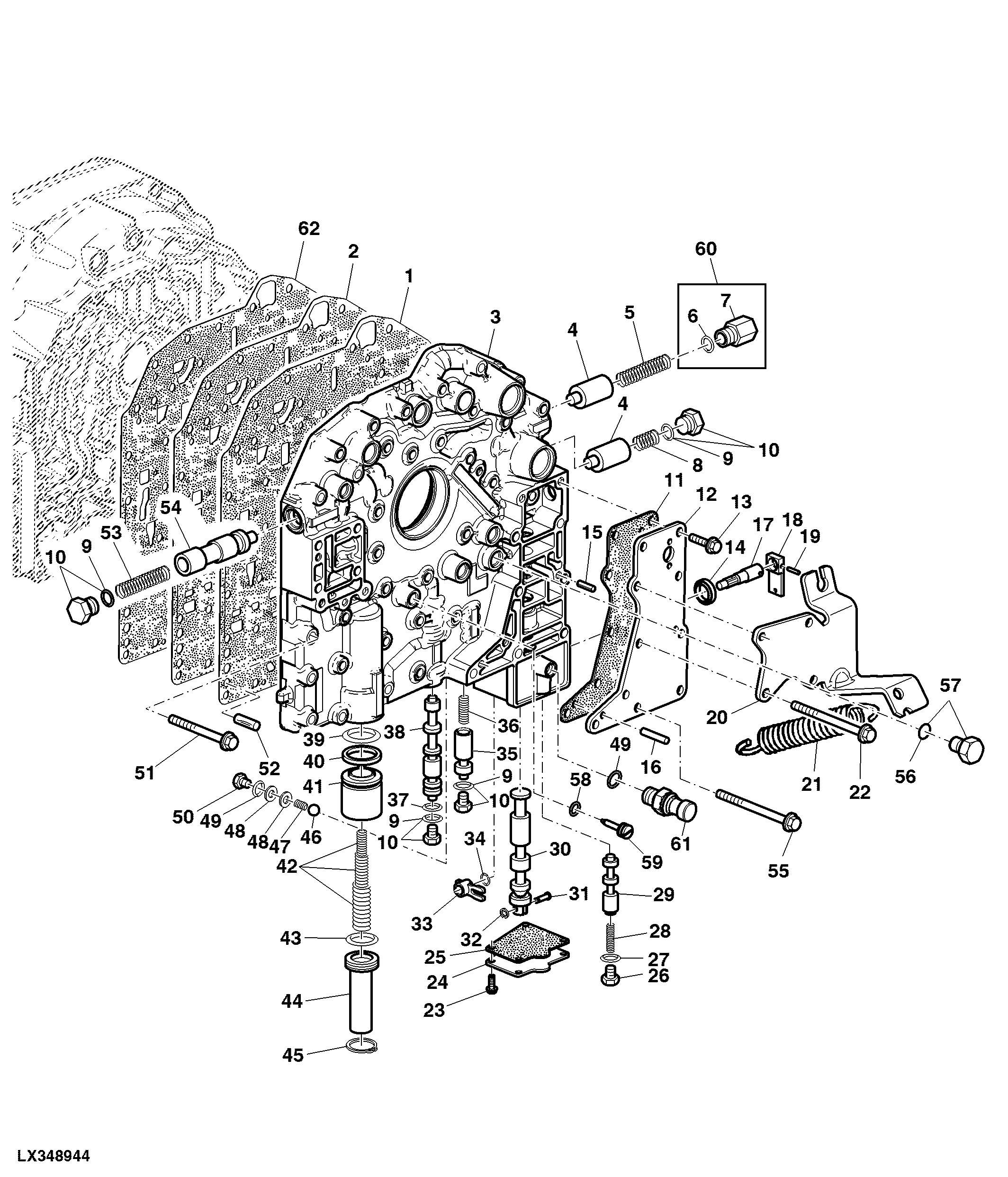

FRONT COVER AND VALVES (WITH MECHANICAL REVERSER CONTROL)

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	R338151	1	Gasket	FRONT
1	R257609	1	Gasket	FRONT; NLA; ORDER R338151
2	R167349	1	Plate	-
3	R331511	1	Housing	SUB FOR R197640
4	R95081	2	Valve	-
5	R95084	1	Spring	-
6	51M7045	1	O-Ring	19.300 X 2.200 mm
7	R95082	1	Fitting Plug	ORDER L166446
7	L166446	1	Fitting Plug	-
8	R116040	1	Spring	-
9	51M7043	1	O-Ring	15.300 X 2.200 mm
10	RE46685	1	Fitting Plug	-
11	R167686	1	Gasket	ORDER R341957
11	R341957	1	Gasket	-
12	R167722	1	Cover	-
13	19M7862	3	Screw	M6 X 20
14	AR103873	1	Seal	-
15	34M7126	1	Spring Pin	5 X 12 mm
16	34M7126	1	Spring Pin	5 X 12 mm
17	R184115	1	Shaft	-
18	R199893	1	Lever	-
19	34M3857	1	Spring Pin	5 X 24 mm
20	L154134	1	Holder	-
21	R105605	1	Spring	-
22	L158312	4	Cap Screw	(10.9)
23	19M7775	4	Screw	M6 X 16, (10.9)
24	R186903	1	Cover	-
25	R186905	1	Gasket	NLA; ORDER R341956
25	R341956	1	Gasket	-
26	L41384	1	Pipe Plug	-
27	51M7073	1	O-Ring	11.100 X 1.600 mm
28	R129184	1	Compression Spring	-
29	R167684	1	Spool Valve	-
30	R224445	1	Spool	-
31	R192193	1	Pin Fastener	-
32	40M7251	1	Snap Ring	-
33	R197326	1	Lever	-
34	H63237	1	Snap Ring	-
35	R95086	1	Spool Valve	ORDER R153841
35	R153841	1	Spool Valve	-
36	T23853	1	Spring	-
37	R76617	1	O-Ring	-
38	R134141	1	Valve	-
39	P51079	1	O-Ring	-
40	R112977	1	Seal	ORDER R559033
40	R559033	1	Seal	-
41	RE62620	1	Piston	-
42	RE47303	1	Kit	-
43	R104728	1	O-Ring	-
44	R87455	1	Plug	-
45	40M1857	1	Snap Ring	-
46	R42849	1	Ball	-
47	L171152	1	Spring	-
48	24M7027	1	Washer	5.300 X 10 X 1 mm
49	51M7042	2	O-Ring	13.300 X 2.200 mm
50	R202861	1	Fitting Plug	-
51	R109067	33	Screw	(10.9)
52	34M5028	2	Spring Pin	5 X 12 mm
53	R95077	1	Spring	-
54	R95076	1	Valve	-
55	R109066	3	Screw	(10.9)
56	51M7041	1	O-Ring	11.300 X 2.200 mm
57	RE46684	1	Fitting Plug	-
58	R27976	1	O-Ring	-
59	R34028	1	Bolt	-
60	AL166743	1	Fitting Plug	-
61	RE46534	1	Switch	-
62	R257613	1	Gasket	REAR; NLA; ORDER R338152
62	R338152	1	Gasket	REAR

FRONT COVER AND VALVES (WITH MECHANICAL REVERSER CONTROL)
